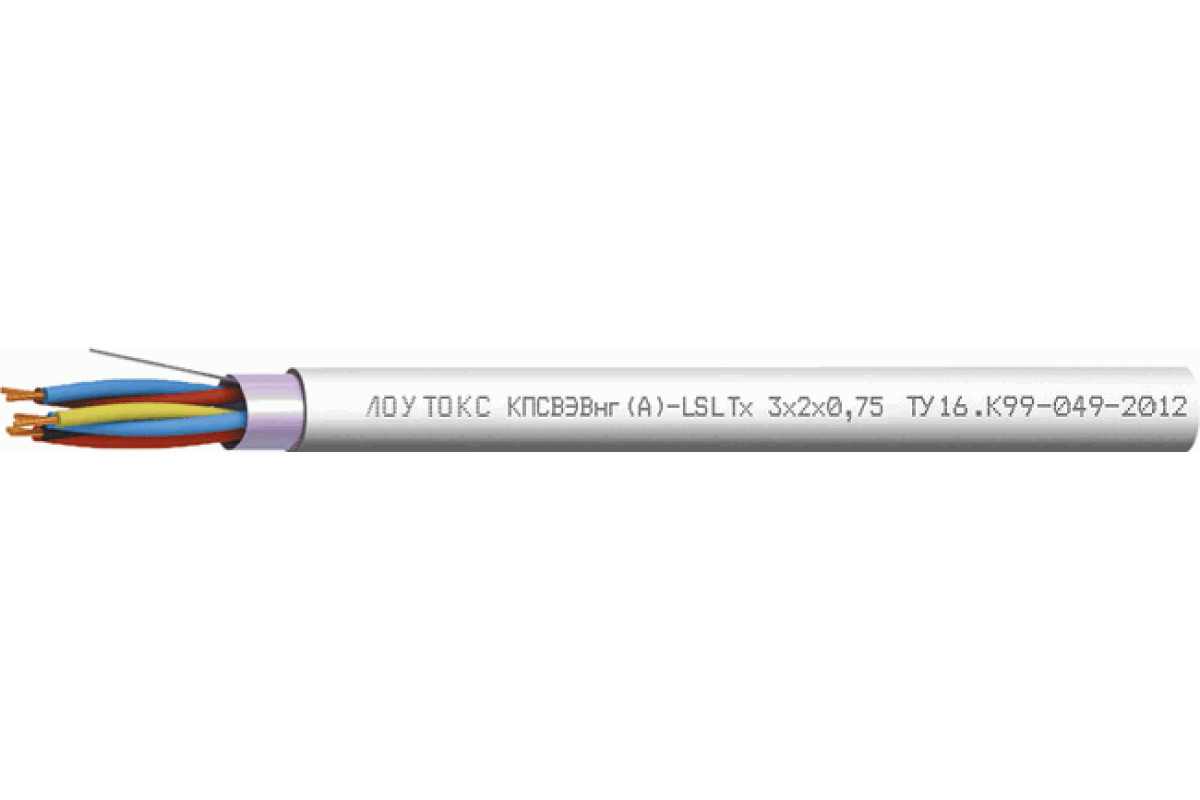

ЛОУТОКС КПСВЭВнг(А)-LSLTx

Кабели ЛОУТОКС КПСВЭВнг(А)-LSLTx могут быть изготовлены с другими размерами, предусмотренными ТУ

Функция кабеля ЛОУТОКС КПСВЭВнг(А)-LSLTx

Для групповой стационарной прокладки

Для современных систем сигнализации

Для систем контроля доступа

Для систем управления, контроля и связи

Для систем атомных станций класса безопасности 3Н (вне гермозоны)

Допустимо использовать Кабель ЛОУТОКС КПСВЭВнг(А)-LSLTx:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель ЛОУТОКС КПСВЭВнг(А)-LSLTx:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: однопроволочные медные
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, белого цвета

Гарантийный срок работоспособности Кабель ЛОУТОКС КПСВЭВнг(А)-LSLTx:

кабелей ЛОУТОКС КПСВЭВнг(А)-LSLTx

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей ЛОУТОКС КПСВЭВнг(А)-LSLTx по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категории А)

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,5	1	6,2	41,1
	2	6,2x10,0	74,3
	4	11,2	118,4
	8	11,4x20,3	290,4
	12	16,3	358,7
	16	19,5	453,2
	20	21,6	552,8
	32	27,4	824,9
0,75	1	6,5	47,8
	2	6,5x10,6	87,5
1	1	7	56,4
	2	7,1x11,5	110,1
1,5	1	7,9	75,2
	2	7,9x13,4	148,2
2,5	1	9,1	102,9
	2	9,2x14,6	212,2

Электрические параметры

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км	37,4	25,5	18,8	12,6	8,0
Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км	100	100	100	100	100
Эл. eмкость пары, не более, нФ/км	110	118	120	125	150
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км	1,35	1,12	0,95	0,80	0,65
Рабочее напряжение переменного тока частотой 50 Гц, не более, В	300	300	300	300	300

Техсправка по пожарной нагрузке

Cечение жил, S, мм2	Число пар	Объем горючей массы, л?10-3/м
0,5	1	14,3
	2	25,6
0,75	1	16,2
	2	27,3
1,0	1	19,4
	2	34,3
1,5	1	25,8
	2	42,6
2,5	1	32,8
	2	56,0
