Кабель судовой огнестойкий на номинальное напряжение до 0,6/1,0 кВ, бронированный - КсЭРКнг(А)-ОБГ

Рабочая функция кабеля КсЭРКнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешается эксплуатировать Кабель КсЭРКнг(А)-ОБГ:

В грунтах категории I-III

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Можно эксплуатировать Кабель КсЭРКнг(А)-ОБГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Разрешено использовать Кабель КсЭРКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Возможно использовать Кабель КсЭРКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

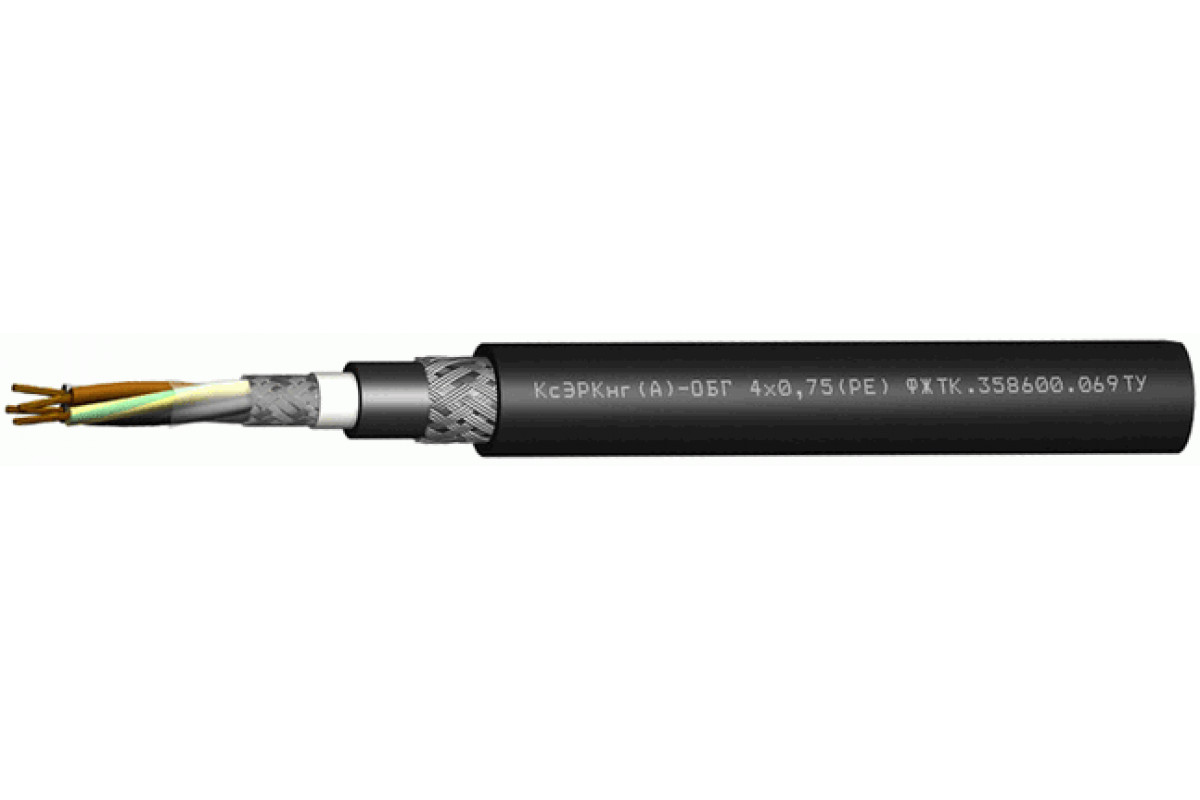

Конструкция Кабель КсЭРКнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая или повивная
Экран: общий в виде оплетки из медной луженой проволоки
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийное покрытие Кабель КсЭРКнг(А)-ОБГ:

кабелей КсЭРКнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсЭРКнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	20,6	20,9	22,3	23,8	25,8	28,3	31,8	33,9
3	21,1	21,4	22,9	24,5	26,6	30,1	32,9	35,2
4	21,9	22,3	24,3	25,7	27,9	31,7	35,3	39,3
5	23,2	23,6	25,5	27	29,4	33,5	37,6	41,8
6	24,6	25,1	27,6	29,3
7	24,6	25,1	27,6	29,3
8	25,6	26,1	28,8	30,6
10	28,2	28,8	31,6	33,8
12	28,7	29,3	32,6	34,9
14	29,5	30,1	33,6	36,6
16	30,4	31,1	34,8	38,8
19	31,7	32,5	37,5	40,6
20	32,7	33,5	39,6	41,9
24	34,9	36,3	42,4	45,5
27	35,8	37,2	43	46,8
30	37	38,9	44,4	48
37	39,8	40,9	46,8	51,1

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	560	579	658	760	917	1 104	1 412	1 647
3	600	622	717	840	1 021	1 335	1 629	1 932
4	653	679	819	941	1 150	1 522	1 922	2 454
5	733	766	901	1 046	1 287	1 718	2 215	2 851
6	861	900	1 093	1 268
7	882	924	1 128	1 320
8	945	992	1 217	1 435
10	1 112	1 173	1 416	1 684
12	1 176	1 242	1 550	1 857
14	1 253	1 328	1 668	2 079
16	1 336	1 418	1 793	2 386
19	1 476	1 571	2 119	2 647
20	1 540	1 640	2 345	2 774
24	1 725	1 906	2 641	3 200
27	1 870	2 040	2 778	3 465
30	2 010	2 285	2 991	3 691
37	2 384	2 555	3 371	4 259

Электрические параметры КсЭРКнг(А)-ОБГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 500 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.069ТУ
