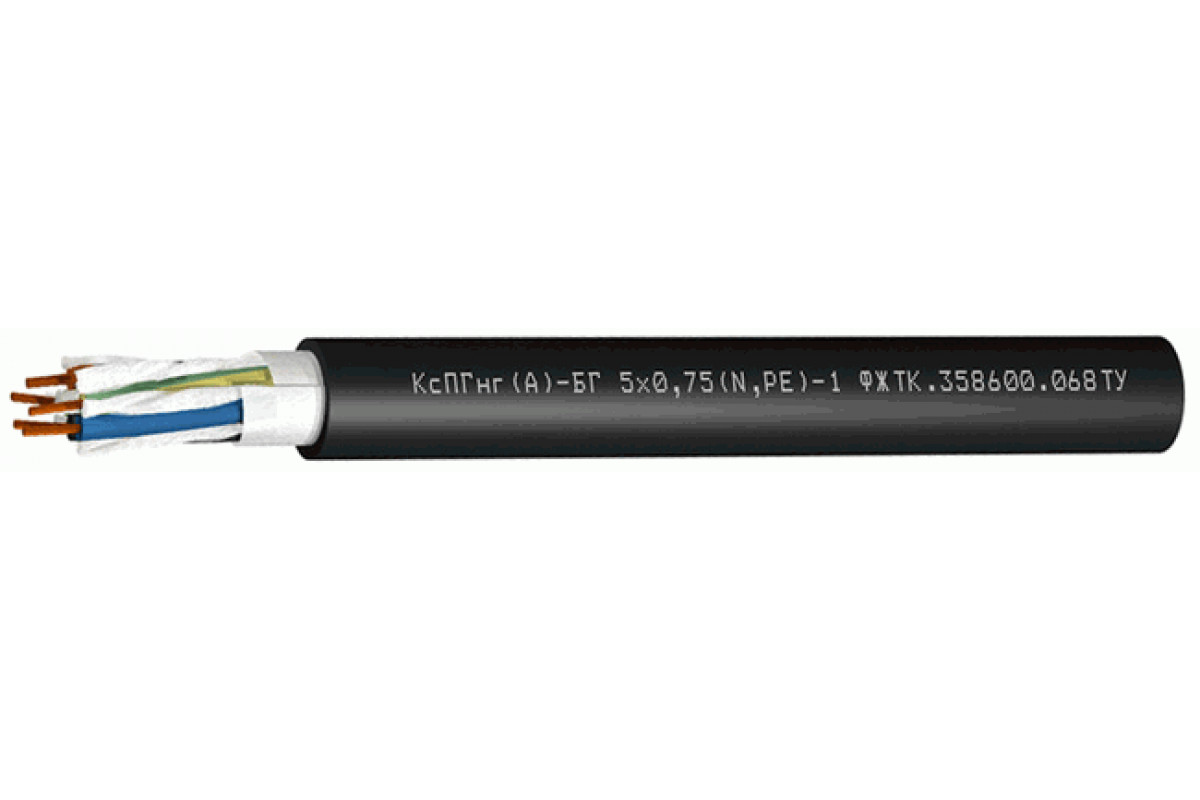

Кабель судовой герметизированный на номинальное напряжение до 0,6/1,0 кВ КсПГнг(А)-БГ

Техническое назначение кабеля КсПГнг(А)-БГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Допустимо применять Кабель КсПГнг(А)-БГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Возможно эксплуатировать Кабель КсПГнг(А)-БГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Разрешается задействовать Кабель КсПГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4У

Допустимо применять Кабель КсПГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 10?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель КсПГнг(А)-БГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	4; 6; 10; 16
2, 3, 4, 5, 6, 7, 8, 10, 12	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Заполнение сердечника: водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок службы Кабель КсПГнг(А)-БГ:

кабелей КсПГнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсПГнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Электрические параметры КсПГнг(А)-БГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.068ТУ
