КсПКнг(А)-БГ NxS

Кабель судовой на номинальное напряжение до 0,6/1,0 кВ, бронированный - КсЭПКГнг(А)-БГ

Эксплуатационное свойство кабеля КсЭПКГнг(А)-БГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Можно эксплуатировать Кабель КсЭПКГнг(А)-БГ:

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Допустимо задействовать Кабель КсЭПКГнг(А)-БГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Разрешено применять Кабель КсЭПКГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4У

Допустимо эксплуатировать Кабель КсЭПКГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

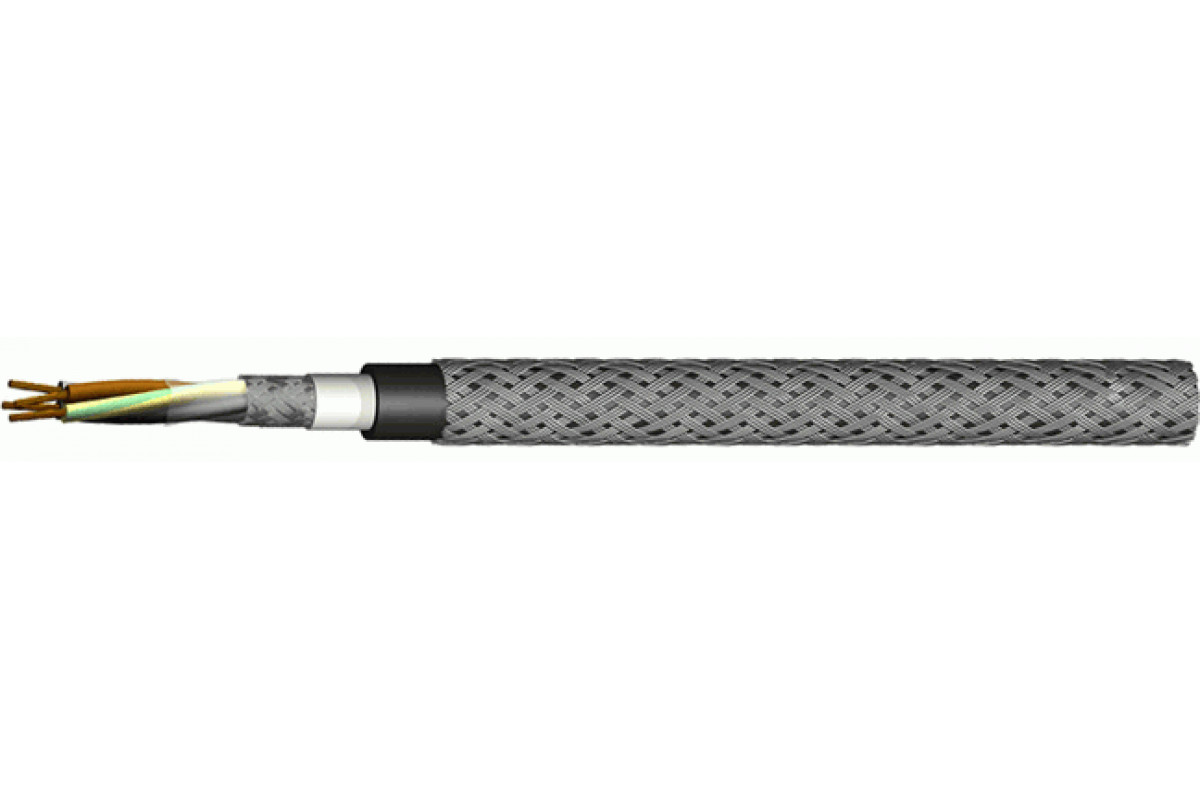

Конструкция Кабель КсЭПКГнг(А)-БГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Экран: общий в виде оплетки из медной луженой проволоки
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийное обслуживание Кабель КсЭПКГнг(А)-БГ:

кабелей КсЭПКГнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсЭПКГнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	15,2	15,5	17,3	18,4	20,4	23,3	26,4	28,9
3	15,6	16,3	17,8	19	21,1	24,6	27,8	30,1
4	16,7	17,1	18,8	20,1	22,7	26,2	29,7	33,6
5	17,5	17,9	19,8	21,3	24,1	28,3	32	35,9
6	18,8	19,3	21,8	23,5
7	18,8	19,3	21,8	23,5
8	19,7	20,2	22,9	24,7
10	22	22,6	25,4	28,1
12	22,4	23	26,3	29,1
14	23,1	23,8	27,3	30,2
16	23,9	24,6	28,3	32,3
19	25,1	25,9	29,4	34
20	25,9	26,7	31,8	35,2
24	27,9	28,8	34,8	38,1
27	28,3	29,2	35,3	39,1
30	29,4	31,7	36,2	40,2
37	31,9	33,5	38,8	42,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	308	322	400	466	594	773	1 012	1 249
3	337	371	449	533	684	951	1 239	1 516
4	392	413	510	614	815	1 112	1 467	1 966
5	433	462	572	697	928	1 306	1 723	2 285
6	534	567	728	880
7	553	589	761	930
8	599	638	829	1 021
10	720	772	980	1 266
12	771	829	1 093	1 419
14	831	898	1 190	1 557
16	894	968	1 293	1 829
19	1 006	1 090	1 432	2 054
20	1 052	1 141	1 669	2 156
24	1 194	1 299	1 943	2 474
27	1 264	1 380	2 063	2 686
30	1 375	1 671	2 204	2 886
37	1 687	1 896	2 560	3 336

Электрические параметры КсЭПКГнг(А)-БГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.067ТУ
