СК-ЭППКнг(А)-HF NxS

Код товара: 2401

Доступность: На складе

Описание

СК-ЭППКнг(А)-HF NxS - кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, бронированные.

Эксплуатационная задача кабеля СК-ЭППКнг(А)-HF

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Возможно эксплуатировать Кабель СК-ЭППКнг(А)-HF:

В грунтах категорий I-III

Внутри и вне помещений

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –30 до +50
* D_H — наружный размер кабеля

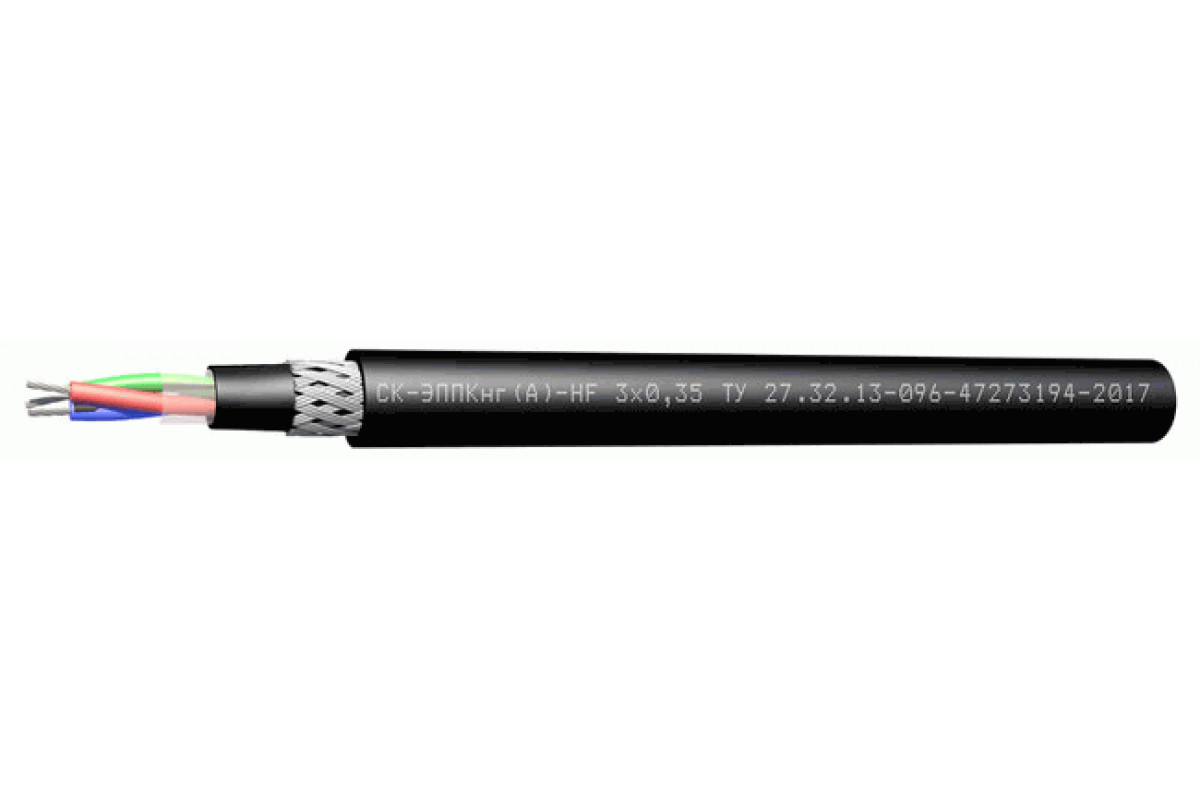

Конструкция Кабель СК-ЭППКнг(А)-HF:

Количество жил: 3–37 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный срок эксплуатационной пригодности Кабель СК-ЭППКнг(А)-HF:

кабелей СК-ЭППКнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭППКнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
3	9,1	9,8	10,4	11,8	12,2	14,2	15,1
4	9,5	10,2	10,9	12,4	13,2	15,1	16,4
5	9,9	11	11,5	13,6	14,2	16,4	17,4
6	10,3	11,5	12,4	14,4	15	17,4	19,1
7	10,3	11,5	12,4	14,4	15	17,4	19,1
8	10,9	11,9	13,2	15,1	16	18,8	20,8
10	11,9	13,6	14,8	17,1	18,2	21,8	23,7
12	12,6	14,5	15,9	18,2	19,7	23	25,4
14	13	14,9	16,6	19,2	20,4	24,1	26,6
19	14,2	15,9	17,8	20,7	22,4	26,3	29
24	15,5	17,7	20,1	23,7	25,2	29,8	33,1
27	15,6	17,9	20,3	24	25,5	30,6	33,6
30	16,2	18,7	21,2	24,6	26,4	31,5	34,8
37	17	19,7	22,4	26,3	28	33,5	37,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
3	128,5	142,8	157,4	188,9	205,7	274	321,5
4	136,1	153,9	170,9	211,7	241,9	315,1	383,5
5	144,5	171	185,9	251,9	279	367,2	439,1
6	153,1	182,7	208,9	278,6	310,1	410,8	516,7
7	156,9	188,7	217,2	291,3	326,2	435,5	551,7
8	170,8	200,8	243,7	316,9	365,7	499,6	633,3
10	189,8	247,3	292,7	384	443,1	621,5	771,7
12	207,9	273,7	326,7	427,8	507,4	693,4	872,1
14	221,1	293,6	360,8	484,8	553,4	772,5	975,6
19	268,3	341,1	423,3	576,6	686,6	951,5	1 215
24	311,2	409,6	520,9	724,1	834,3	1 164,1	1 507,7
27	325,9	432,3	551,8	770	891,4	1 280,4	1 626,6
30	352	477,4	607,4	821,7	967,6	1 374,7	1 771,6
37	392,8	538,7	689	954,7	1 113,6	1 596,1	2 110,5

Электрические параметры СК-ЭППКнг(А)-HF

Электрическое сопротивление изоляции жил при 20 °C, не менее 500 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
