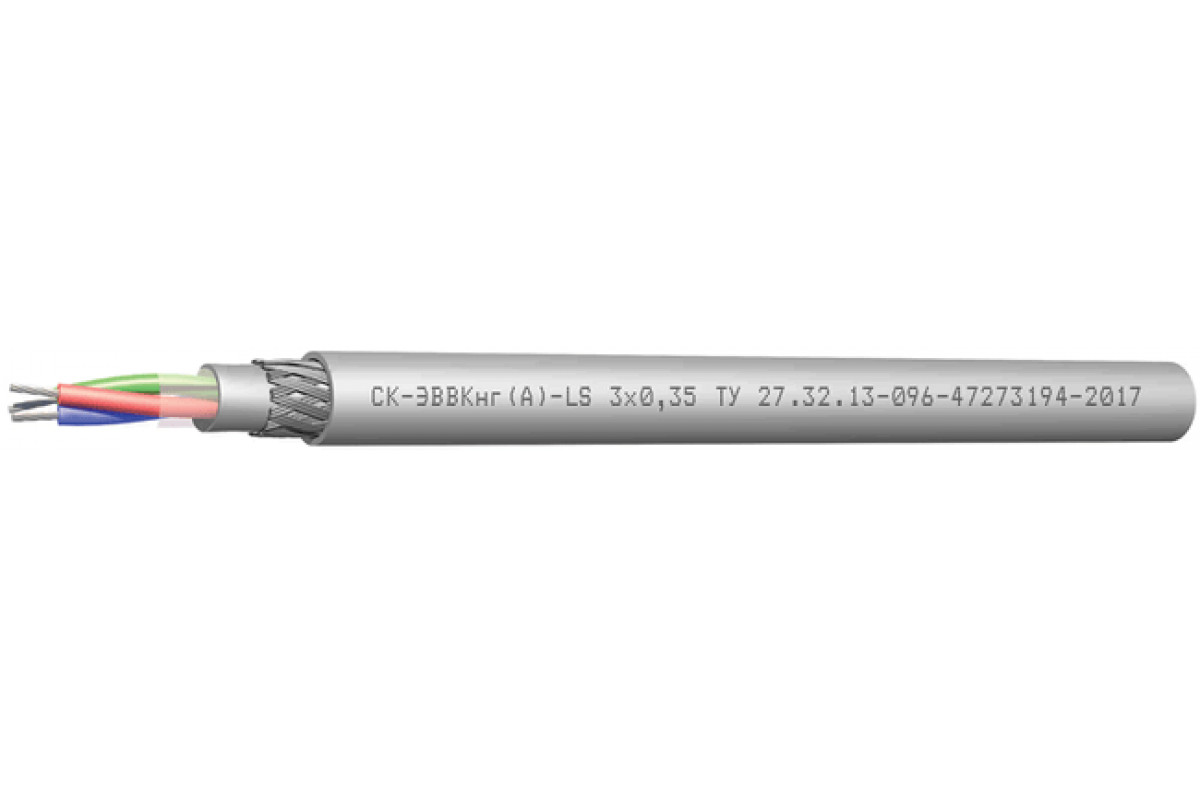

Кабель СК-ЭВВКнг(А)-LS Nx2xS

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо и газовыделением, бронированные СК-ЭВВКнг(А)-LS NxS

Область применения кабеля СК-ЭВВКнг(А)-LS

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Можно эксплуатировать Кабель СК-ЭВВКнг(А)-LS:

В грунтах категорий I-III

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СК-ЭВВКнг(А)-LS:

Количество жил: 3–37 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийное покрытие Кабель СК-ЭВВКнг(А)-LS:

кабелей СК-ЭВВКнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВВКнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	9,1	9,8	10,4	11,8	12,2	14,2	15,1
4	9,5	10,2	10,9	12,4	13,2	15,1	16,4
5	9,9	11	11,5	13,6	14,2	16,4	17,4
6	10,3	11,5	12,4	14,4	15	17,4	19,1
7	10,3	11,5	12,4	14,4	15	17,4	19,1
8	10,9	11,9	13,2	15,1	16	18,8	20,8
10	11,9	13,6	14,8	17,1	18,2	21,8	23,7
12	12,6	14,5	15,9	18,2	19,7	23	25,4
14	13	14,9	16,6	19,2	20,4	24,1	26,6
19	14,2	15,9	17,8	20,7	22,4	26,3	29
24	15,5	17,7	20,1	23,7	25,2	29,8	33,1
27	15,6	17,9	20,3	24	25,5	30,6	33,6
30	16,2	18,7	21,2	24,6	26,4	31,5	34,8
37	17	19,7	22,4	26,3	28	33,5	37,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	136,8	152	167,7	201,7	219,2	292,1	341,3
4	144,9	163,9	182,1	225,8	257,6	335,3	406,6
5	154	182,3	198,1	268,9	297	390,5	464,8
6	163,2	194,8	222,7	297	329,8	436,4	547,1
7	167,1	201,1	231,3	310,2	346,4	462	583,3
8	182,2	214,1	259,6	337,3	388,5	530,5	669,8
10	202,6	263,8	311,8	408,6	470,6	660,1	816
12	221,9	291,7	347,6	454,7	538,6	735,4	920,7
14	235,8	312,6	383,8	515,6	586,9	819	1 029,2
19	286	362,5	449,4	612,1	727,4	1 007,1	1 279,6
24	331,5	435,1	553,3	769,2	883,4	1 231,7	1 587,7
27	347	458,8	585,6	817,2	942,9	1 354,7	1 711
30	374,7	507	644,8	871,4	1 023,2	1 453,4	1 863
37	417,7	571,4	730,4	1 011,6	1 175,9	1 685	2 217,5

Электрические параметры СК-ЭВВКнг(А)-LS

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
