СК-ЭВВКнг(А)-LS NxS

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо и газовыделением, бронированные СК-ЭВВКнг(А)-LS Nx2xS

Функциональная характеристика кабеля СК-ЭВВКнг(А)-LS

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Разрешается эксплуатировать Кабель СК-ЭВВКнг(А)-LS:

В грунтах категорий I-III

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

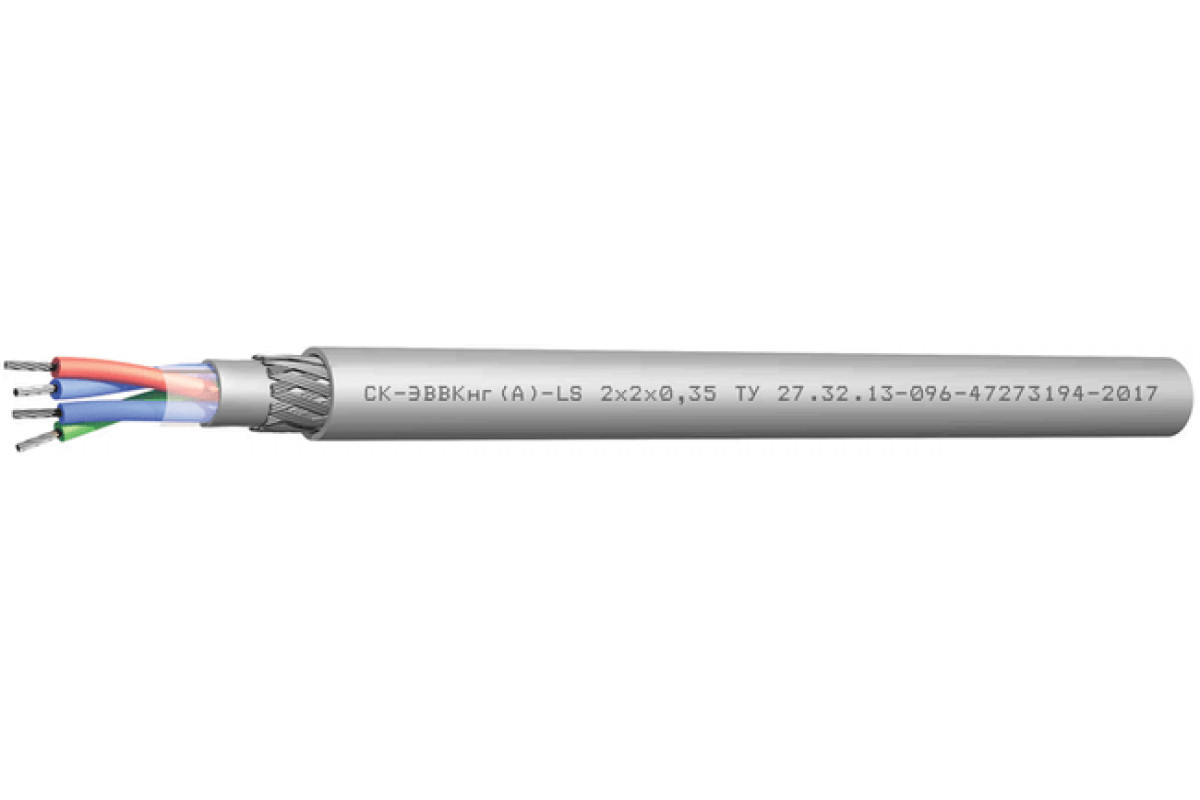

Конструкция Кабель СК-ЭВВКнг(А)-LS:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный период использования Кабель СК-ЭВВКнг(А)-LS:

кабелей СК-ЭВВКнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВВКнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	9	9,6	10,2	11,5	11,9	13,6	14,6
2	11,9	13,6	14,8	17,1	18,2	21,8	23,7
3	12,2	14	15,6	18,1	19,1	22,7	24,8
4	13,2	14,9	16,6	19,5	21,1	24,8	27
5	14	16,1	18	21,5	22,6	27	29,3
6	15	17,1	19,4	23,3	24,5	29,2	32,2
7	15	17,1	19,4	23,3	24,5	29,2	32,2
8	16	18,3	21,1	24,7	26,3	31,7	34,6
10	18,2	21,4	24,1	28,4	30,8	37,2	40,4
12	18,7	21,8	24,6	29,3	31,5	38,1
14	19,4	23	25,9	31,1	32,9	39,9
16	20,8	23,9	27	32,5	34,4
20	22,3	26,1	30,1	36,2	38,3
24	24,5	28,4	32,8	39,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	130,6	139,7	152,8	179,4	190,9	248,5	293,3
2	178,5	226,4	260	329,3	371,2	505,7	599,3
3	192,9	248,4	298,2	382	431,6	580,2	697,7
4	222,6	277,7	335,9	446,5	521,4	685,9	831,7
5	245,1	319,2	387,5	529,9	588,7	798,7	972,4
6	276,9	351,3	440,1	604,1	674,7	914,3	1 138,4
7	284,8	363,7	457,2	631	707,9	965,5	1 210,6
8	318,5	407,6	525,6	691,5	792,4	1 104,4	1 360,1
10	383,4	519,3	638,5	840,1	1 002,1	1 392,6	1 690,1
12	408,6	560,7	706,2	987,9	1 174,6	1 689,9
14	442,1	628,9	793,3	1 137,6	1 293,4	1 868,8
16	510,4	681,4	862,7	1 241,7	1 416,3
20	584,6	809,4	1 070,1	1 533,7	1 751,2
24	684,5	925,2	1 226,1	1 765

Электрические параметры СК-ЭВВКнг(А)-LS

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
