СК-ЭПЭПКГнг(А)-HF Nx2xS

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, бронированные СК-ЭПЭПКГнг(А)-HF Nx2xS

Функциональное назначение кабеля СК-ЭПЭПКГнг(А)-HF

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Возможно применять Кабель СК-ЭПЭПКГнг(А)-HF:

Внутри и вне помещений

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –30 до +50
* D_H — наружный размер кабеля

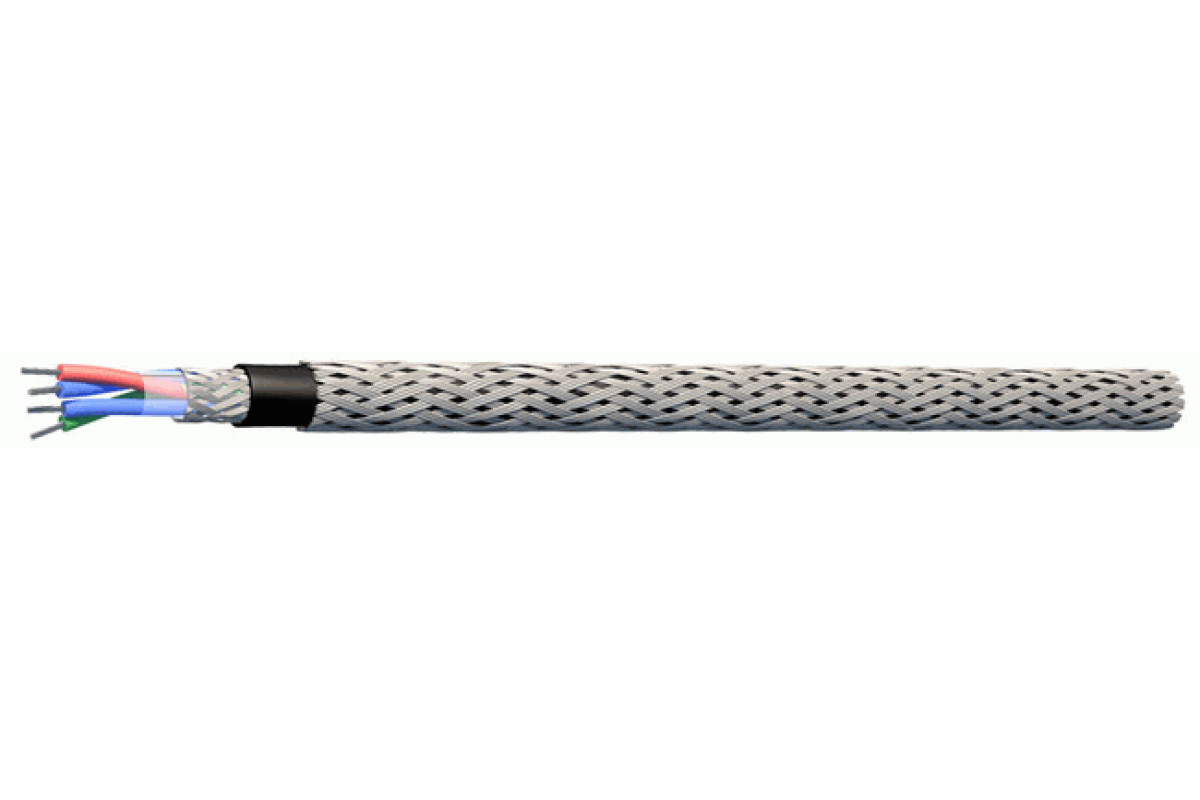

Конструкция Кабель СК-ЭПЭПКГнг(А)-HF:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Обмотка сердечника: полиэтилентерефталатная пленка
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок сохранения свойств Кабель СК-ЭПЭПКГнг(А)-HF:

кабелей СК-ЭПЭПКГнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭПЭПКГнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	6,3	6,9	7,8	8,8	9,3	11	12,1
2	9,2	10,8	12,3	14,5	15,4	19,4	21,2
3	9,9	11,3	12,9	15,3	16,2	20,3	22,6
4	10,7	12,4	13,9	17,2	18,2	22,6	24,6
5	11,4	13,4	15,3	18,8	20,5	24,5	27,3
6	12,5	14,6	17	20,6	22,3	27,1	29,5
7	12,5	14,6	17	20,6	22,3	27,1	29,5
8	13,3	15,6	18,2	22,3	23,9	29,1	32,3
10	15,4	18,7	21,7	26,5	28,1
12	15,8	19,1	22,2	27,2	28,9
14	17,1	20,3	23,2	28,5	30,3
16	17,8	21,2	24,6	29,9	32,4
20	19,6	23,7	27,5
24	22,1	26,5	30,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	71,5	80,1	90,9	107,1	124,2	166	204
2	101,6	137,8	169,9	214,8	249	375,4	498,8
3	119,6	156,6	194,9	260,3	292,7	442	574,8
4	142,3	187	224,8	322,3	364	561,9	681,4
5	160,6	211,7	265,3	389,6	477,1	649	821,4
6	185,3	245,7	316,9	450,3	551,6	765,6	939,7
7	192,9	257,7	333,4	475,8	583,8	815,1	1 009,9
8	211,5	283,8	367,7	538,1	645,9	905,9	1 158,7
10	260,8	379,9	488,2	711,9	810,3
12	281,2	411,5	530,9	776,8	890
14	324,3	460,7	582,1	852,6	982,4
16	351,9	500,9	667,1	931,5	1 111
20	427,1	625,9	806,4
24	511,9	745,4	925,7

Электрические параметры СК-ЭПЭПКГнг(А)-HF

Электрическое сопротивление изоляции жил при 20 °C, не менее 500 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
