СК-ЭППКГнг(А)-HF Nx2xS

Код товара: 2394

Доступность: На складе

Описание

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, бронированные СК-ЭППКГнг(А)-HF Nx2xS

Эксплуатационное применение кабеля СК-ЭППКГнг(А)-HF

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Разрешается применять Кабель СК-ЭППКГнг(А)-HF:

Внутри и вне помещений

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –30 до +50
* D_H — наружный размер кабеля

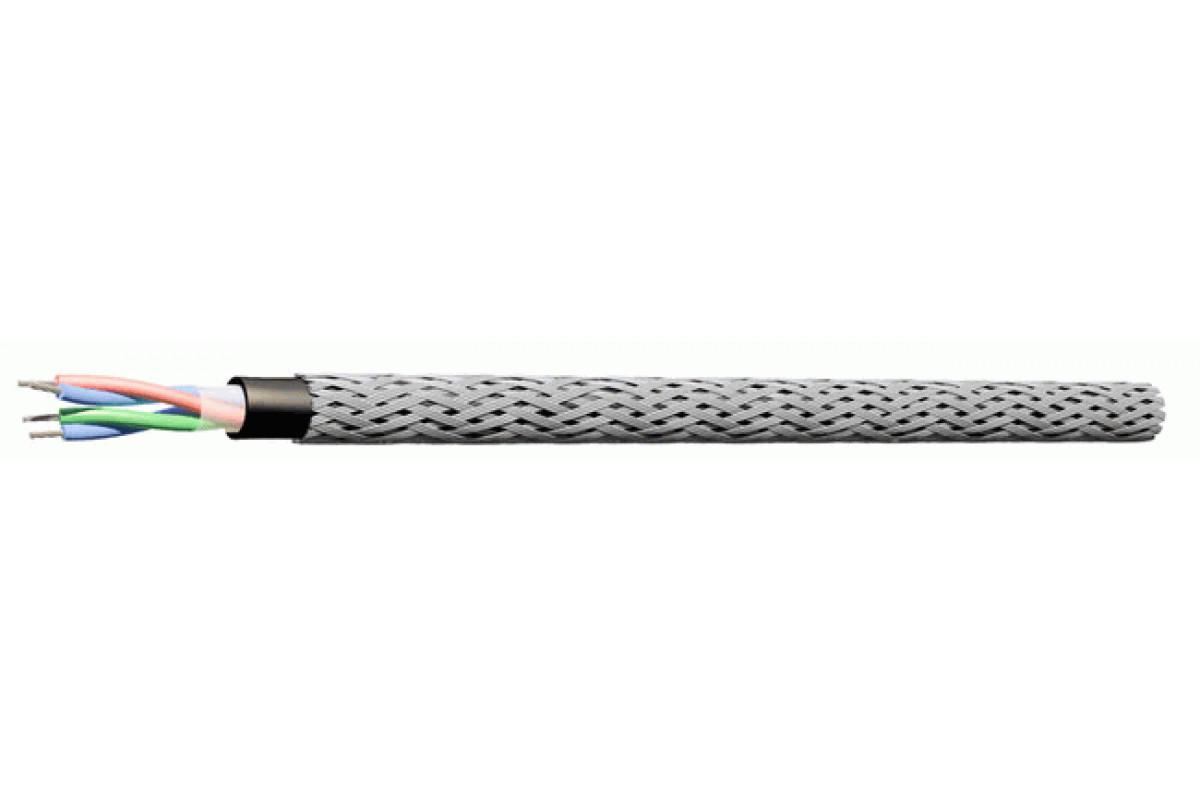

Конструкция Кабель СК-ЭППКГнг(А)-HF:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийная поддержка Кабель СК-ЭППКГнг(А)-HF:

кабелей СК-ЭППКГнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭППКГнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	5,8	6,4	7	8,3	8,7	10,4	11,2
2	8,7	10,2	11,4	13,7	14,8	18,2	20,1
3	9	10,6	12,2	14,7	15,5	19,1	21,2
4	10	11,5	13,2	15,9	17,5	21,2	23,4
5	10,8	12,7	14,6	17,9	19	23,4	25,5
6	11,6	13,7	15,8	19,7	20,9	25,4	28,4
7	11,6	13,7	15,8	19,7	20,9	25,4	28,4
8	12,6	14,9	17,5	21,1	22,7	27,9	30,6
10	14,8	17,8	20,5	24,8	27	33,2	36,4
12	15,1	18,2	21	25,5	27,7	34,1
14	15,8	19,4	22,3	27,3	29,1	35,9
16	17,2	20,3	23,4	28,7	30,6
20	18,7	22,5	26,3	32,2	34,3
24	20,9	24,8	29	35,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	61	64,2	71,4	84,8	92,3	132,4	160,7
2	80,4	105,4	126,3	170,6	200,3	284	355,1
3	90,7	122	154,5	211,2	240,4	345,7	438,9
4	110,4	142,3	181,3	250,5	306,3	426,3	545
5	125,3	170,3	217,3	309,6	355,7	511,7	642,4
6	140,6	191,9	246,2	362,7	419	586,4	770,6
7	148,2	204	262,7	388,6	451,1	635,8	840,7
8	170	233,8	310	432	512,8	740,1	941,5
10	211,8	301,4	388	536,7	652,7	938,1	1 191,8
12	221,5	336,6	448,2	657,5	813,6	1 219,4
14	246,9	390,6	518,8	781,2	914,1	1 372,9
16	298,5	431,9	574,6	866,7	1 016,7
20	354,2	532,4	727,7	1 089,7	1 277,6
24	428,6	621,3	849,6	1 274,7

Электрические параметры СК-ЭППКГнг(А)-HF

Электрическое сопротивление изоляции жил при 20 °C, не менее 500 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
