СК-ЭППКГнг(А)-HF NxS

СК-ЭППКГнг(А)-HF NxS - кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, бронированные.

Техническая роль кабеля СК-ЭППКГнг(А)-HF

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Допустимо задействовать Кабель СК-ЭППКГнг(А)-HF:

Внутри и вне помещений

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –30 до +50
* D_H — наружный размер кабеля

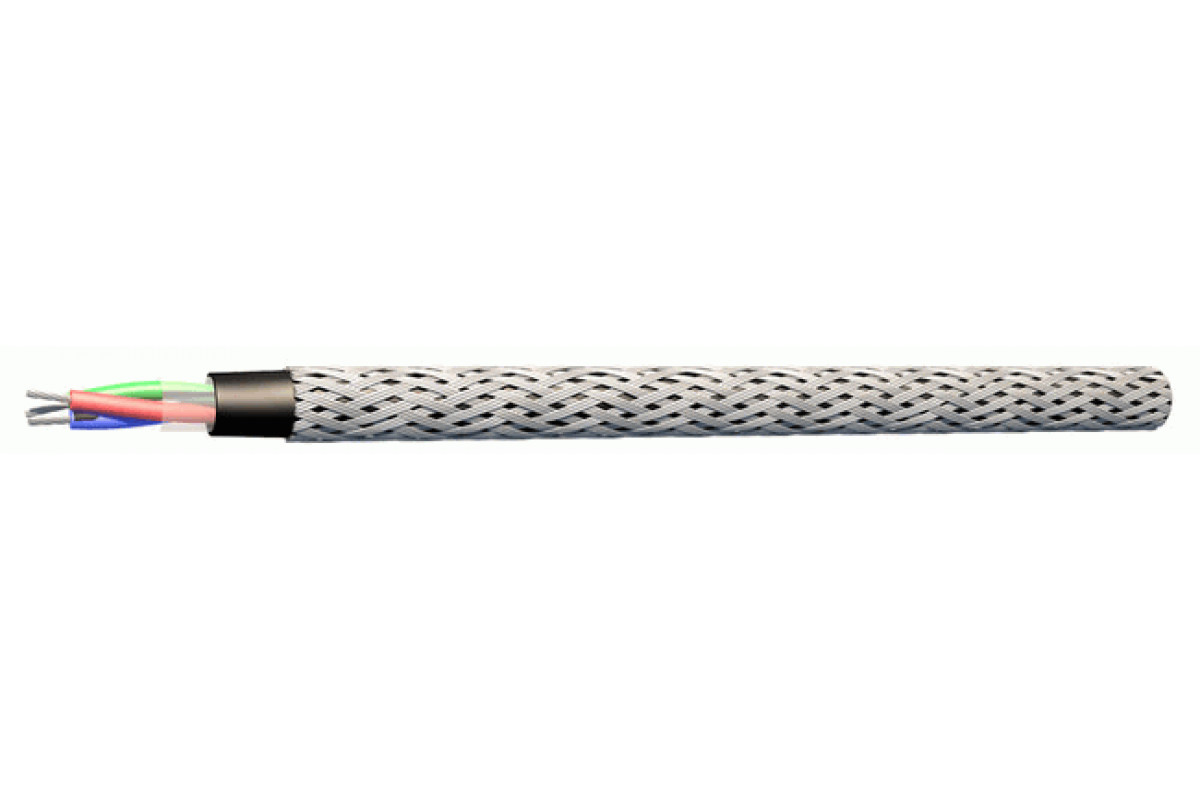

Конструкция Кабель СК-ЭППКГнг(А)-HF:

Количество жил: 3–37 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный интервал Кабель СК-ЭППКГнг(А)-HF:

кабелей СК-ЭППКГнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭППКГнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	5,9	6,6	7,2	8,6	9	10,8	11,7
4	6,3	7	7,7	9,2	10	11,7	13
5	6,7	7,8	8,3	10,2	10,8	13	14
6	7,1	8,3	9,2	11	11,6	14	15,5
7	7,1	8,3	9,2	11	11,6	14	15,5
8	7,7	8,7	10	11,7	12,6	15,2	17,2
10	8,7	10,2	11,4	13,7	14,8	18,2	20,1
12	9,4	11,1	12,5	14,8	16,1	19,4	21,8
14	9,8	11,5	13,2	15,6	16,8	20,5	23
19	10,8	12,5	14,4	17,1	18,8	22,7	25,2
24	12,1	14,3	16,5	20,1	21,6	26	29,3
27	12,2	14,5	16,7	20,4	21,9	26,8	29,8
30	12,8	15,1	17,6	21	22,8	27,7	30,8
37	13,6	16,1	18,8	22,7	24,4	29,7	33,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
3	65,1	74	83,2	103,1	116,3	162,1	201,9
4	69,9	81,7	92,6	120,7	144,3	195,5	252,6
5	75,1	92,3	102,9	145,5	167,7	236,4	298,7
6	80,5	99,9	118,6	165,7	191,8	271,1	353,7
7	84,3	105,9	126,9	178,4	207,9	295,8	388,7
8	92,3	114,1	146,1	197,6	237,8	338,6	454,1
10	103,7	141,5	176,3	246,9	296,3	433	565,2
12	115,2	159,5	199,6	280,4	337,9	492,6	649,1
14	125,5	175,7	227,6	320,1	377,5	561,8	741,5
19	157,1	214,8	280,1	398,5	492,4	720,4	945,2
24	188,5	267,3	348,4	517,7	613,7	886,3	1 197
27	201,4	287,8	376,7	560,2	667	993,6	1 310,4
30	222,7	317,6	423,8	605,9	735	1 079,4	1 427,6
37	256,7	370	494,8	723,7	866,5	1 281,4	1 739,3

Электрические параметры СК-ЭППКГнг(А)-HF

Электрическое сопротивление изоляции жил при 20 °C, не менее 500 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
