СК-ЭВЭВКГнг(А)-LS Nx2xS

Код товара: 2392

Доступность: На складе

Описание

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо и газовыделением, бронированные СК-ЭВЭВКГнг(А)-LS Nx2xS

Рабочая характеристика кабеля СК-ЭВЭВКГнг(А)-LS

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Допустимо задействовать Кабель СК-ЭВЭВКГнг(А)-LS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7.5?D_H
монтаж: 7.5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

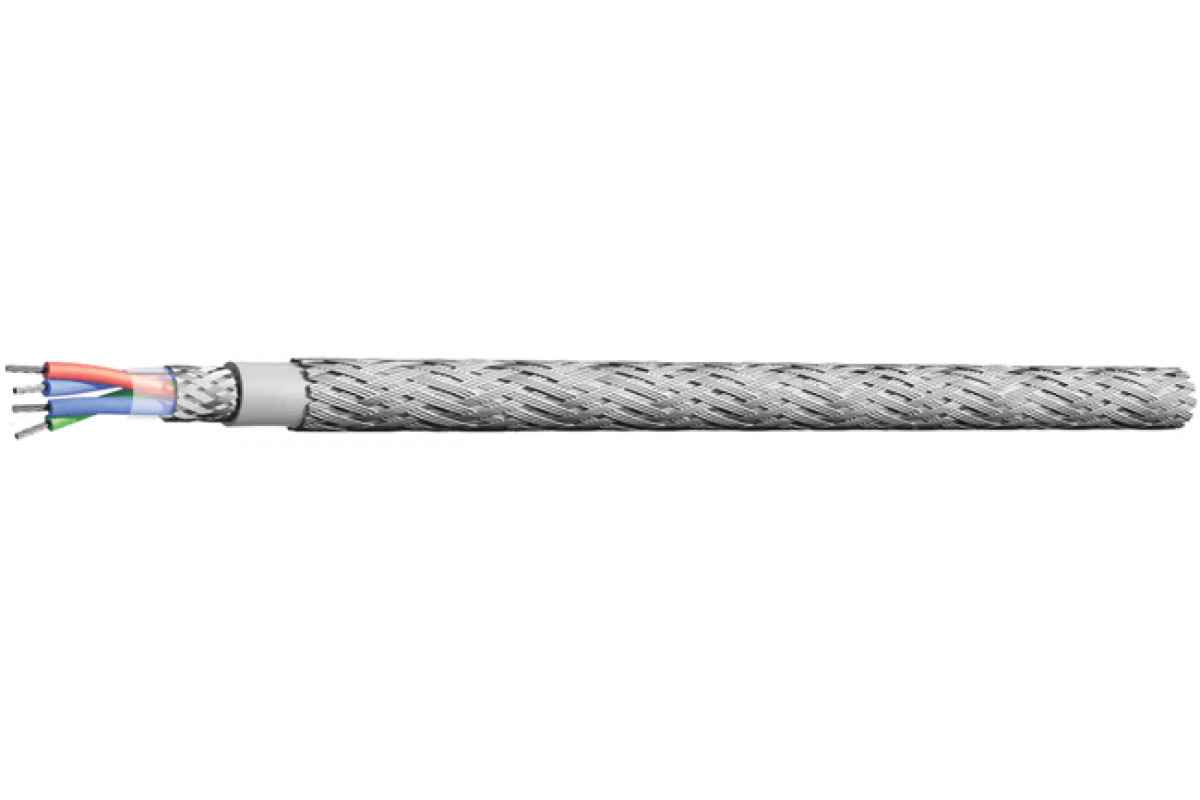

Конструкция Кабель СК-ЭВЭВКГнг(А)-LS:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Обмотка сердечника: полиэтилентерефталатная пленка
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийное обслуживание Кабель СК-ЭВЭВКГнг(А)-LS:

кабелей СК-ЭВЭВКГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВЭВКГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	6,3	6,9	7,8	8,8	9,3	11	12,1
2	9,2	10,8	12,3	14,5	15,4	19,4	21,2
3	9,9	11,3	12,9	15,3	16,2	20,3	22,6
4	10,7	12,4	13,9	17,2	18,2	22,6	24,6
5	11,4	13,4	15,3	18,8	20,5	24,5	27,3
6	12,5	14,6	17	20,6	22,3	27,1	29,5
7	12,5	14,6	17	20,6	22,3	27,1	29,5
8	13,3	15,6	18,2	22,3	23,9	29,1	32,3
10	15,4	18,7	21,7	26,5	28,1
12	15,8	19,1	22,2	27,2	28,9
14	17,1	20,3	23,2	28,5	30,3
16	17,8	21,2	24,6	29,9	32,4
20	19,6	23,7	27,5
24	22,1	26,5	30,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	73	81,9	93,4	110,5	127,9	171,5	210,7
2	104,7	142,2	175,7	223	258	390,2	515,7
3	123,6	161,6	201,6	270	303,3	459,4	595,8
4	146,9	193,4	232,7	335,2	378,1	583,6	706
5	165,9	219	275	404,6	494,7	674,1	852,6
6	191,8	254,6	329,4	468,3	572,6	796,7	975
7	199,7	267,1	346,6	494,8	605,9	848	1 047,3
8	218,9	294,1	382,2	560,2	670,4	942,4	1 203,6
10	270,5	394,2	507,9	741,5	842,7
12	291,7	427,1	552,3	809	925,3
14	337,4	478,6	605,5	887,9	1 021,2
16	366,1	520,4	692,8	970	1 156,7
20	443,7	649,9	839,1
24	533	775,5	963,2

Электрические параметры СК-ЭВЭВКГнг(А)-LS

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
