КПСВВБВнг(А)-LS

Кабели КПСВВБВнг(А)-LS могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо и газовыделением, бронированные КПСВВБВнг(А)-LS

Технологическая цель кабеля КПСВВБВнг(А)-LS

Для групповой стационарной прокладки

Для современных систем сигнализации

Для систем контроля доступа

Для систем управления, контроля и связи

Можно использовать Кабель КПСВВБВнг(А)-LS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

В грунтах категорий I-III

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H
монтаж: 20?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

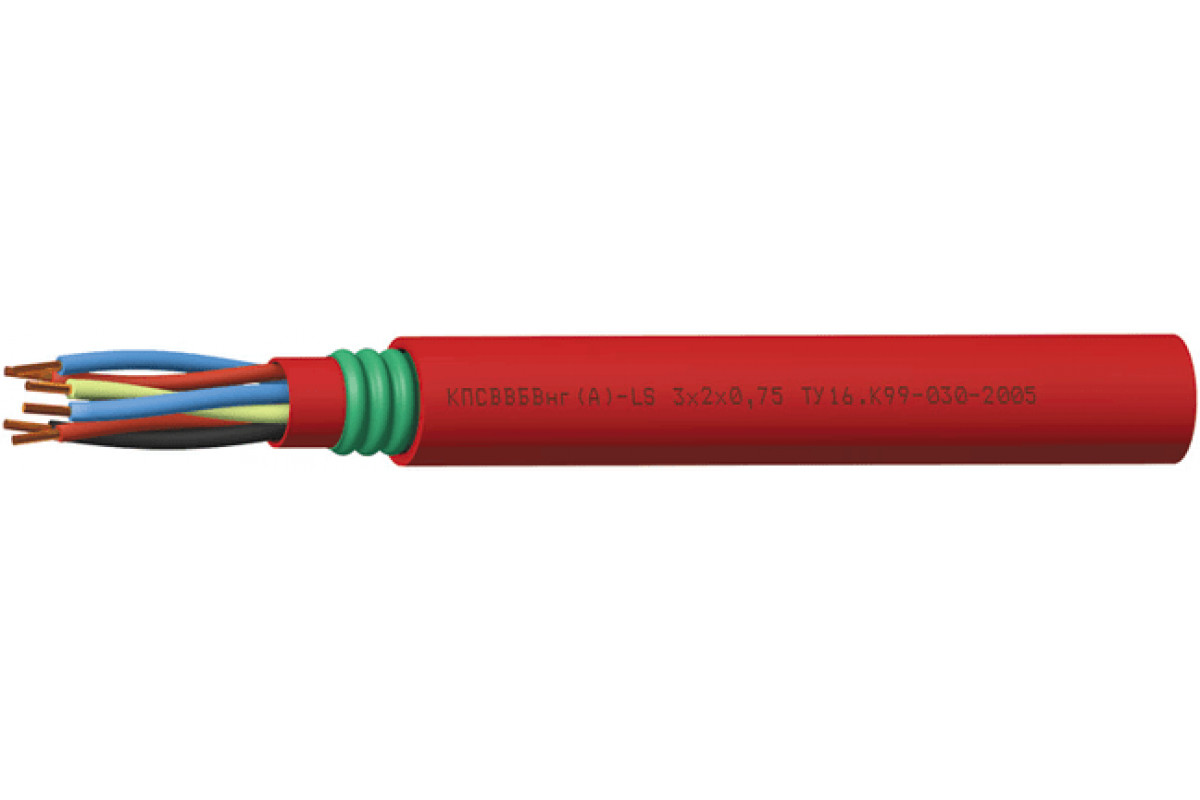

Конструкция Кабель КПСВВБВнг(А)-LS:

Количество пар: 1-10 (в зависимости от сечения жил)
Сечение жил: 0,5–2,5 мм²
Жилы: однопроволочные медные
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, красного цвета
Гидрофобное покрытие: поверх оболочки
Броня: ламинированная стальная гофрированная лента
Защитный шланг: аналогично оболочке

Период гарантийного обслуживания Кабель КПСВВБВнг(А)-LS:

кабелей КПСВВБВнг(А)-LS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСВВБВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,5	1	13	195
	2	13,0x16,6	294
0,75	1	13,3	205
	2	13,3x17,3	312
1	1	13,9	221
	2	13,9x18,3	341
1,5	1	14,7	258
	2	14,7x20,2	401
2,5	1	16	304
	2	16,0x21,4	482

Электрические параметры

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км	37,4	25,5	18,8	12,6	8,0
Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км	100	100	100	100	100
Эл. eмкость пары, не более, нФ/км	105	110	114	115	140
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км	1,34	1,07	0,94	0,69	0,59
Рабочее напряжение переменного тока частотой 50 Гц, не более, В	300	300	300	300	300
