СК-ЭВВм Nx2xS

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, одиночной прокладки СК-ЭВВм Nx2xS

Рабочая функция кабеля СК-ЭВВм

Для одиночной стационарной прокладки

Для современных систем электроники и электротехники

Можно использовать Кабель СК-ЭВВм:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –20 до +50
* D_H — наружный размер кабеля

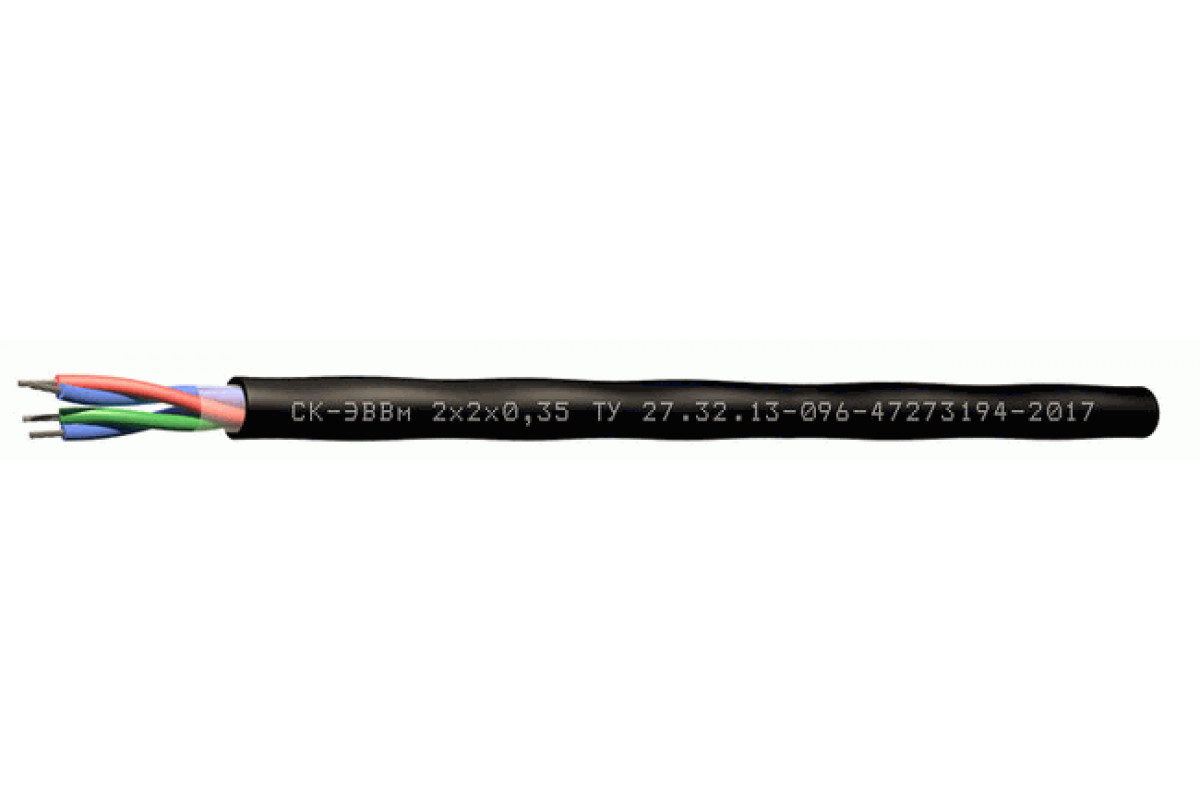

Конструкция Кабель СК-ЭВВм:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ
Скрутка: парная
Оболочка: ПВХ повышенной морозостойкости, черного цвета

Гарантийный срок работы Кабель СК-ЭВВм:

кабелей СК-ЭВВм
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВВм по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	4,4	5	5,6	6,9	7,3	9	9,8
2	7,3	8,8	10	12,3	13,4	16,8	18,7
3	7,7	9,3	10,9	13,3	14,2	17,8	19,8
4	8,7	10,1	11,9	14,6	16,1	19,8	22
5	9,4	11,3	13,3	16,6	17,6	22	24,2
6	10,2	12,3	14,4	18,3	19,5	24	27
7	10,2	12,3	14,4	18,3	19,5	24	27
8	11,3	13,6	16,1	19,7	21,4	26,6	29,2
10	13,4	16,4	19,1	23,4	25,6	31,8	35
12	13,8	16,9	19,7	24,1	26,4	32,8	36,7
14	14,5	18	21	26	27,7	34,5	38,6
16	15,8	18,9	22,1	27,4	29,2	37	40,8
20	17,4	21,2	24,9	30,8	33	41	45,8
24	19,5	23,4	27,6	34,2	37,2	46,2	51,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	15,4	18,4	24,6	36,2	43,4	72,6	95,6
2	32,1	47,6	60,3	88,9	110,2	168,3	224,5
3	40,5	60,8	82,2	121,2	144,4	220,8	298,3
4	53	75,2	101,9	150,9	193,5	284,8	385,4
5	62,8	94,3	127,1	194,1	232,1	351,5	465,9
6	72,7	109,6	147,8	233	278,6	410,7	568,2
7	80	121,1	163,6	257,3	309,5	458,1	635,9
8	94,3	141,7	196,9	289,7	357,4	538,4	718,8
10	121	187,1	249,6	366,3	461,1	690,1	917,5
12	137,1	212,4	284,1	418,7	527,3	791,3	1 088,9
14	154,3	246,8	329,4	495,3	598,1	899	1 240,4
16	184,2	275	367,6	553,4	669,9	1 038	1 393,8
20	221,1	340,1	464,1	694,8	840,7	1 260,9	1 738,7
24	267	399,6	545,4	817,7	1 021,5	1 526,7	2 099,1

Электрические параметры СК-ЭВВм

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
