СК-МЭнг(А)-HF

Кабели для монтажа систем электроники и электротехники на напряжение до 660 В, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении СК-МЭнг(А)-HF

Использование кабеля СК-МЭнг(А)-HF

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Для использования на транспорте

Разрешено задействовать Кабель СК-МЭнг(А)-HF:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +125
монтаж: от –40 до +50
* D_H — наружный размер кабеля

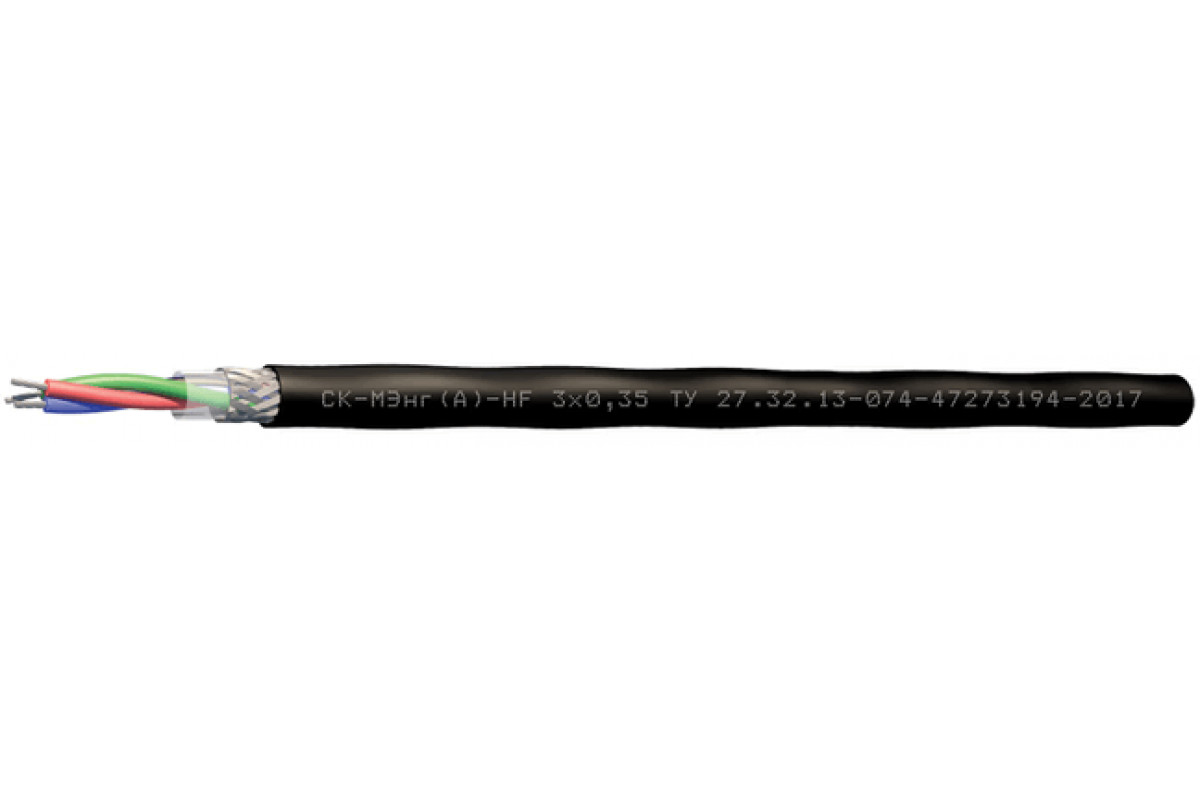

Конструкция Кабель СК-МЭнг(А)-HF:

Количество жил: 1–20

Сечение жил: 0,12–16,0 мм²
Жилы: многопроволочные медные луженые - класс 5 (с сечением токопроводящей жилы 16 мм? - класс 4)
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийные обязательства Кабель СК-МЭнг(А)-HF:

кабелей СК-МЭнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-МЭнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5	4	6	10	16
1	2,1	2,4	2,6	2,8	3,1	3,4	4,2	5,2	6,4	8	9,6
2	3,5	4,5	5	5,6	5,8	6,4	8	10,5	12,5
3	3,9	4,9	5,3	5,9	6	6,8	8,4	11,5	13
4	4,2	5,3	5,7	6,6	7,3	8,6	10,5	12,5	14,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5	4	6	10	16
1	11	12,8	14,9	18	21,7	29	44,8	65,6	82,7	151,6	372,3
2	19,3	26,6	32,3	42,1	48,5	66,5	99,1	155,3	187,6
3	22,5	33,7	41,3	53,8	63,3	87	132,6	214	250,6
4	26,7	42,9	51,5	67,2	79,7	109,5	188,8	273,7	321,2

Электрические параметры СК-МЭнг(А)-HF

Электрическое сопротивление изоляции жил при 20 °C, не менее 5000 МОм x км

Рабочее напряжение, не более 660 В

Техсправка по пожарной нагрузке

	Объем горючей массы полимерных материалов кабеля на 1 м, л?10-3
Число жил	Ном. сеч. жилы, мм?
	0,2	0,35	0,5	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
1	2,63	3,21	3,63	4,11	5,0	5,82	8,29	12,91	18,04	26,39	37,76
2	5,85	8,81	9,96	12,31	13,25	15,73	20,94	38,87	51,2	-	-
3	6,9	11,2	12,73	15,57	16,81	20	26,92	53,54	66,88	-	-
4	8,11	14,97	15,97	19,42	20,99	25,01	46,65	68,42	85,23	-	-

ТУ 27.32.13-074-47273194-2017
