СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z

Код товара: 2330

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, парной скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660Кснг(А)-HF-ХЛ

Техническое свойство кабеля СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Разрешается применять Кабель СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС)

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +85
монтаж: от –40 до +50
* D_H — наружный размер кабеля

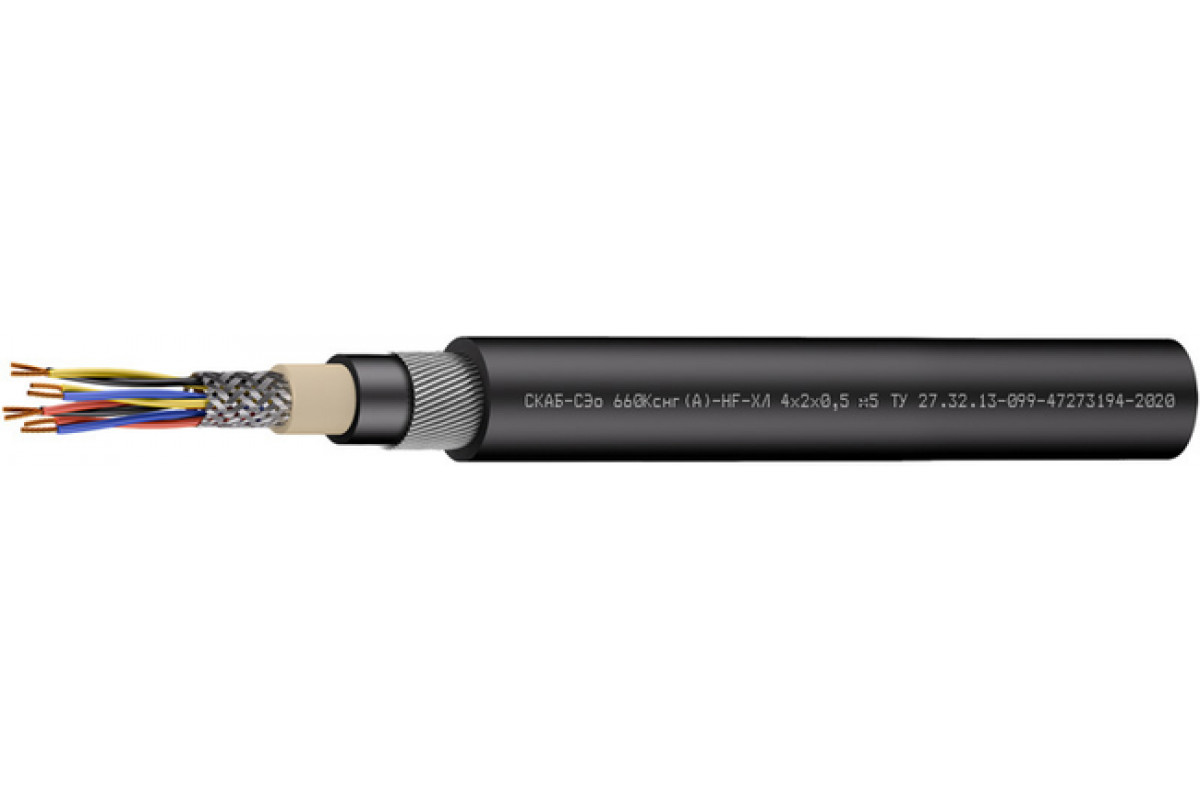

Конструкция Кабель СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-2,5 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Общий экран: оплетка из медных луженых проволок
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: в виде спирального повива из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Срок службы по гарантии Кабель СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z:

кабелей СКАБ-СЭо 660Кснг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭо 660Кснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5
1	14	14,8	15,3	15,6	16,2	17,6
2	16,3	17,6	18,8	19,3	20,3	22,5
3	16,8	18,5	19,4	19,9	21	24,2
4	17,6	19,5	20,5	21,1	22,3	25,9
5	18,9	20,6	21,7	22,3	24,5	27,7
6	19,9	21,7	23,8	24,5	26,2	29,9
7	19,9	21,7	23,8	24,5	26,2	29,9
8	20,8	23,7	25	26	27,7
10	23,8	26,5	28,1	29,4
12	24,2	27	29,2	30,1
14	25,3	28	30,2
16	26,2	29,5
20	28

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5	2,5
1	379,4	420,6	446,5	467,4	499,9	590,5
2	496	563,2	629,3	660,2	722,4	865,6
3	529,9	621,5	678,3	715	799,3	1 026,2
4	578,8	682	747,6	801,1	898,7	1 177,7
5	648,5	753,9	828,1	887,1	1 054,7	1 326,6
6	702,5	816,8	963,8	1 032,1	1 181,4	1 518,2
7	716,8	837,5	990,9	1 064,8	1 225,1	1 586,9
8	768,9	964,5	1 074,1	1 166,5	1 332,7
10	943,8	1 133,5	1 272,6	1 410,6
12	991,1	1 196,1	1 394,9	1 502,8
14	1 069,9	1 289	1 502
16	1 147,3	1 417,5
20	1 284,4

Электрические параметры СКАБ-СЭо 660Кснг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Отношение индуктивности к электрическому сопротивлению цепи (двух жил пары) для кабелей с обозначением, не более мкГн/Ом	25	25	25	25	40	60	—	—
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
