СКАБ-С 660БсУ-АХЛ Z

Код товара: 2306

Доступность: На складе

Описание

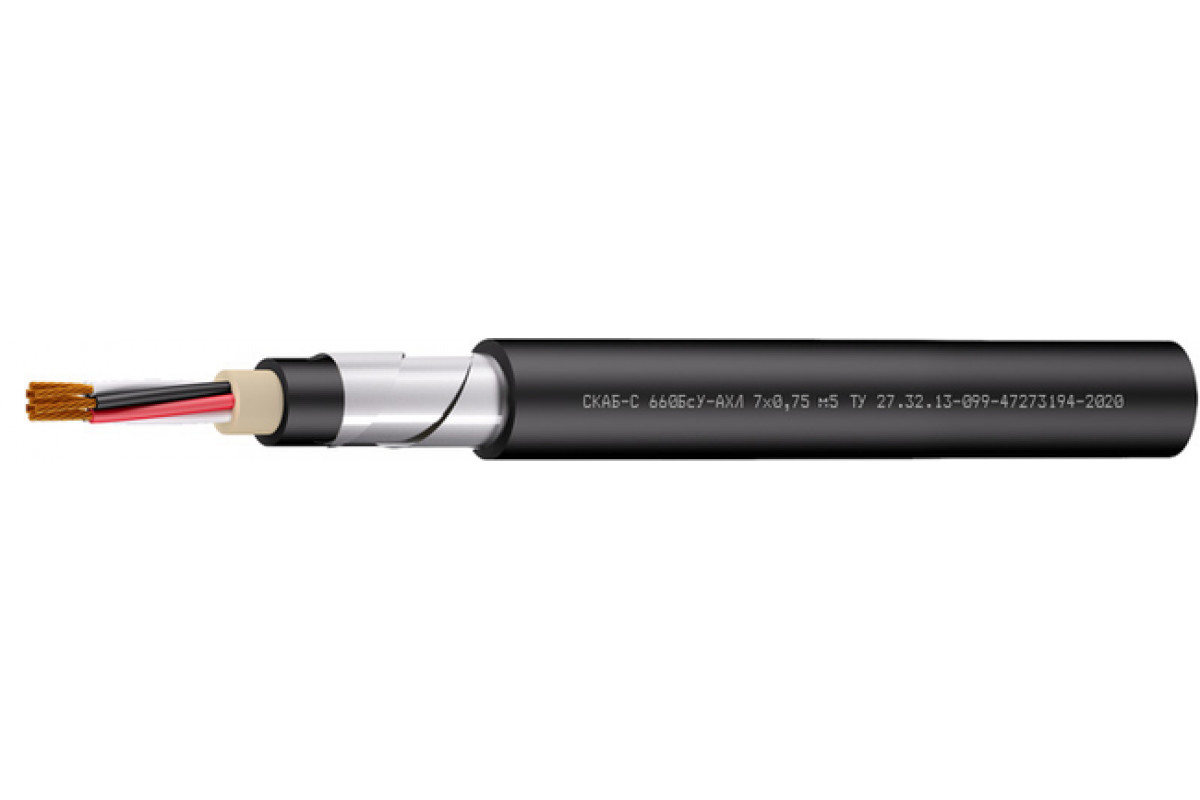

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, одиночной прокладки, бронированные — СКАБ-С 660БсУ-АХЛ

Практическое использование кабеля СКАБ-С 660БсУ-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ-С 660БсУ-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В грунтах категории I — III

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Разрешается использовать Кабель СКАБ-С 660БсУ-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ-С 660БсУ-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: фторопласт
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полиуретан безгалогенный термопластичный, черного цвета
Броня: в виде наложенных спирально стальных лент

Защитный шланг: аналогично оболочке

Гарантийный срок сохранения функциональности Кабель СКАБ-С 660БсУ-АХЛ Z:

кабелей СКАБ-С 660БсУ-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-С 660БсУ-АХЛ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	6,4	6,7	7	7,1	7,5	9,3	10,2	10,9
2	7,8	9,6	10,2	10,4	11,2	12,4	14,2	15,6
3	9,2	9,9	10,5	10,7	11,6	12,9	14,8	16,3
4	9,6	10,3	11	11,3	12,2	13,7	15,8	17,5
5	10	10,8	11,6	11,9	13	14,6	17	19,3
6	10,4	11,3	12,2	12,5	13,7	15,5	18,6	20,7
7	10,4	11,3	12,2	12,5	13,7	15,5	18,6	20,7
8	10,8	11,8	12,8	13,1	14,4	16,4	19,8	22,1
10	11,8	13	14,2	14,6	16,2	19	22,6	25,8
12	12	13,3	14,5	14,9	16,6	19,5	23,2	26,5
14	12,4	13,7	15	15,5	17,2	20,3	24,6	27,7
19	13,2	14,7	16,2	16,7	19,1	22,1	27	30,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	54,8	61,9	68,9	72,9	83,5	174,6	213,2	251,4
2	78,6	167,1	187,5	197,7	227,5	280,4	357,6	434
3	156,6	182,8	206,3	219,2	256,7	324,2	420,9	521,1
4	171,6	201	229,9	247,9	290,8	375,1	493,7	620,2
5	186,5	221,5	255,8	276,5	329,5	428,4	571,3	741,8
6	201,5	242	281,8	305,2	365,9	481,8	665,9	847
7	206,9	250,5	293,4	319,5	385,6	513,6	714,9	917,4
8	221,8	271	319,4	348,2	422	566,9	793,6	1 022,6
10	256,5	316,8	376,1	412,6	504,3	700,5	960,9	1 269
12	272,1	341,1	406,5	448,5	553,3	776,6	1 073,7	1 428
14	292,4	367,8	441,7	491,5	607	860,2	1 219,1	1 599,8
19	338,5	434,5	528,5	591,8	758,8	1 064	1 525,6	2 024,1

Электрические параметры СКАБ-С 660БсУ-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
