СКАБ-СЭ 660КГПснг(А)-HF-ХЛ Z

Производитель: НПП Спецкабель
Код товара: 2299
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭ 660КГПснг(А)-HF-ХЛ

Оперативное назначение кабеля СКАБ-СЭ 660КГПснг(А)-HF-ХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно эксплуатировать Кабель СКАБ-СЭ 660КГПснг(А)-HF-ХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС)

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

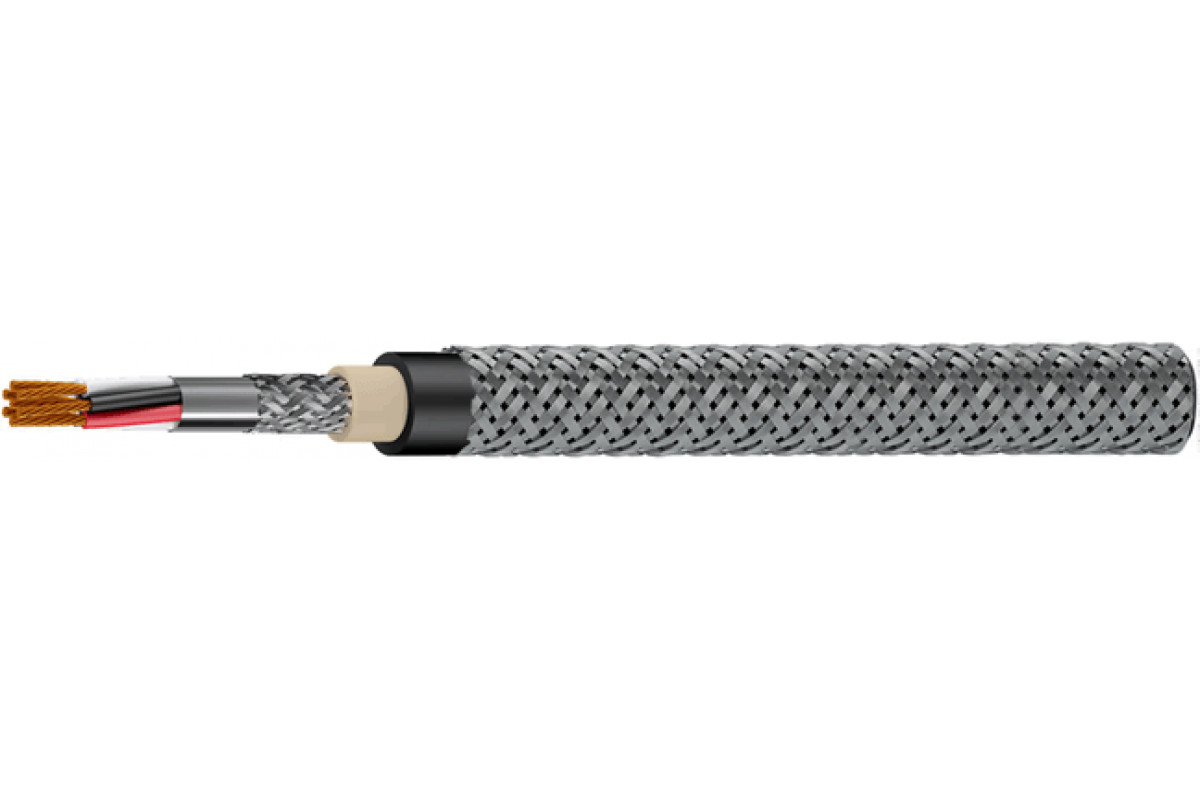

    Конструкция Кабель СКАБ-СЭ 660КГПснг(А)-HF-ХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: сшитый полиэтилен
    Скрутка: пучковая
    Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок применения Кабель СКАБ-СЭ 660КГПснг(А)-HF-ХЛ Z:

    кабелей СКАБ-СЭ 660КГПснг(А)-HF-ХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭ 660КГПснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    18,58,89,19,29,610,211,111,8
    210,511,111,711,912,713,915,717,1
    310,811,412,112,313,214,516,417,9
    411,31212,8131415,417,619,7
    511,912,713,513,814,916,519,321,4
    612,513,414,314,615,817,620,923
    712,513,414,314,615,817,620,923
    813,114,115,115,416,719,122,325
    1014,515,716,917,319,321,925,928,7
    1214,81617,317,719,822,526,629,5
    1415,316,61818,420,823,427,830,9
    1916,51819,920,422,62630,534
    2418,520,922,723,326,129,735,540
    2719,221,223,123,926,630,336,240,8
    3019,721,82424,827,431,237,742,2
    3721,123,225,726,429,233,440,445,5
    4423,125,928,329,132,337,845,250,8
    4823,426,228,729,532,838,445,952,5
    5224,326,829,430,233,639,347,153,9
    6125,528,230,931,835,841,549,857

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1109,5118,1129133,6146,5170,3203,5238,8
    2157,2174,2193,2201,3227274,2340,4409,5
    3168,8188,6210,7222,8256317400,4492,4
    4184,6208,8236,2250,7291,1365,5470,8606,7
    5202,3231261,1280,3328,5418,2561,5715,4
    6219,4253,5288,6310,1364,8471,1646,9816
    7225,2261,9299,9324,1383,9502693,1882,9
    8243284,1327353,8420,5573,2769,11 015,3
    10282,4332,5385,4419,3521,7699,5962,71 233,3
    12300355,4415,8455,2570,9773,91 070,81 384,5
    14321384,4452,5497,1635,6854,81 190,41 549,8
    19373,9454,1558,8619,47691 089,11 481,91 955,1
    24442,3572,5680,5756,4964,31 326,51 8532 487,2
    27484,7604,7723825,51 032,71 432,62 007,52 708
    30512,8642,6791,1895,31 108,11 5462 2102 942,8
    37588,3731,3916,51 028,91 282,21 812,72 599,93 509,7
    44671,3872,51 054,31 187,71 486,92 184,43 058,84 110
    48700,8912,81 109,11 2521 574,62 3223 260,74 584
    52765,69601 1701 324,21 669,12 468,33 475,74 891
    61844,61 068,21 305,51 486,41 917,52 800,33 958,45 581,6

    Электрические параметры СКАБ-СЭ 660КГПснг(А)-HF-ХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
