СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z

Код товара: 2291

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки — СКАБ-СЭ 660Пснг(А)-HF-ХЛ

Технологическая цель кабеля СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допускается использовать Кабель СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС)

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –70 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

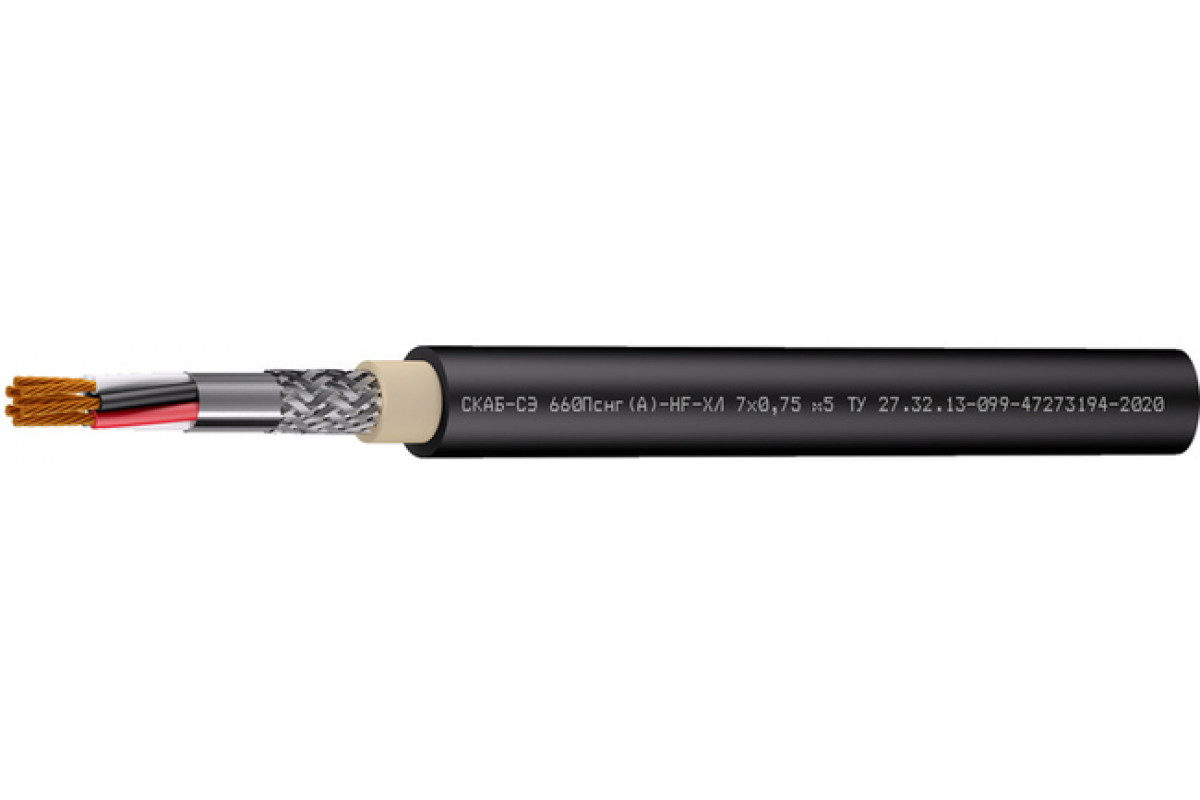

Конструкция Кабель СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: сшитый полиэтилен
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок использования Кабель СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z:

кабелей СКАБ-СЭ 660Пснг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭ 660Пснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	7,1	7,4	7,7	7,8	8,2	8,8	9,7	10,4
2	9,1	9,7	10,3	10,5	11,3	12,5	14,3	15,7
3	9,4	10	10,7	10,9	11,8	13,1	15	16,5
4	9,9	10,6	11,4	11,6	12,6	14	16,2	18,3
5	10,5	11,3	12,1	12,4	13,5	15,1	17,9	20
6	11,1	12	12,9	13,2	14,4	16,2	19,5	21,6
7	11,1	12	12,9	13,2	14,4	16,2	19,5	21,6
8	11,7	12,7	13,7	14	15,3	17,7	20,9	23,6
10	13,1	14,3	15,5	15,9	17,9	20,5	24,5	27,3
12	13,4	14,6	15,9	16,3	18,4	21,1	25,2	28,1
14	13,9	15,2	16,6	17	19,4	22	26,4	29,5
19	15,1	16,6	18,5	19	21,2	24,6	29,1	32,6
24	17,1	19,5	21,3	21,9	24,7	28,3	34,1	38,6
27	17,8	19,8	21,7	22,5	25,2	28,9	34,8	39,4
30	18,3	20,4	22,6	23,4	26	29,8	36,3	40,8
37	19,7	21,8	24,3	25	27,8	32	39	44,1
44	21,7	24,5	26,9	27,7	30,9	36,4	43,8	49,4
48	22	24,8	27,3	28,1	31,4	37	44,5	50,2
52	22,9	25,4	28	28,8	32,2	37,9	45,7	51,6
61	24,1	26,8	29,5	30,4	34,4	40,1	48,4	54,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	68,1	74,9	84,2	88,4	99,1	119,5	147,8	178,6
2	104,8	118,5	133	141,1	163,1	203,7	260,2	321,8
3	114,6	131,4	150	160,9	189,3	243,1	316,5	400,3
4	127,7	148,5	171,5	185,1	219,8	287	380,1	505
5	142,1	167,1	192,9	210,5	252	333,6	462,1	604,1
6	156,6	185,5	215,9	236	284	380,4	538,8	696,4
7	162,4	193,9	227,2	250	303,2	411,3	585	763,3
8	176,8	212,5	250,1	275,3	335,1	474,9	653,3	885,3
10	208,5	252,3	298,6	330,5	422,3	586,1	827,8	1 082,8
12	224,6	273,7	327	364,3	468,5	657,4	932,2	1 230,2
14	243,1	299,2	360,1	402,2	527,8	733,4	1 045	1 388,1
19	289,4	361,8	456,2	513,7	651,9	953,5	1 322,4	1 775,9
24	347,2	464,5	562,8	635,2	828,1	1 171,4	1 665,4	2 275,7
27	385,9	494,6	603,2	701,4	894	1 274	1 816,4	2 491,7
30	411,1	529,5	666,2	765,8	964,9	1 382,3	2 011,4	2 719
37	479,1	610,8	782,3	891,1	1 129,6	1 636	2 386,4	3 268,1
44	551,5	737,6	906,3	1 035,3	1 317	1 985,3	2 819,2	3 840,3
48	579,3	776,5	958,6	1 097,8	1 401,6	2 119,7	3 017,5	4 124
52	639,3	820,4	1 016	1 165,9	1 492	2 260,4	3 226	4 418,8
61	711,8	920,5	1 143,9	1 319,2	1 728,3	2 580,3	3 694,5	5 082,2

Электрические параметры СКАБ-СЭ 660Пснг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ТУ 27.32.13-099-47273194-2020
