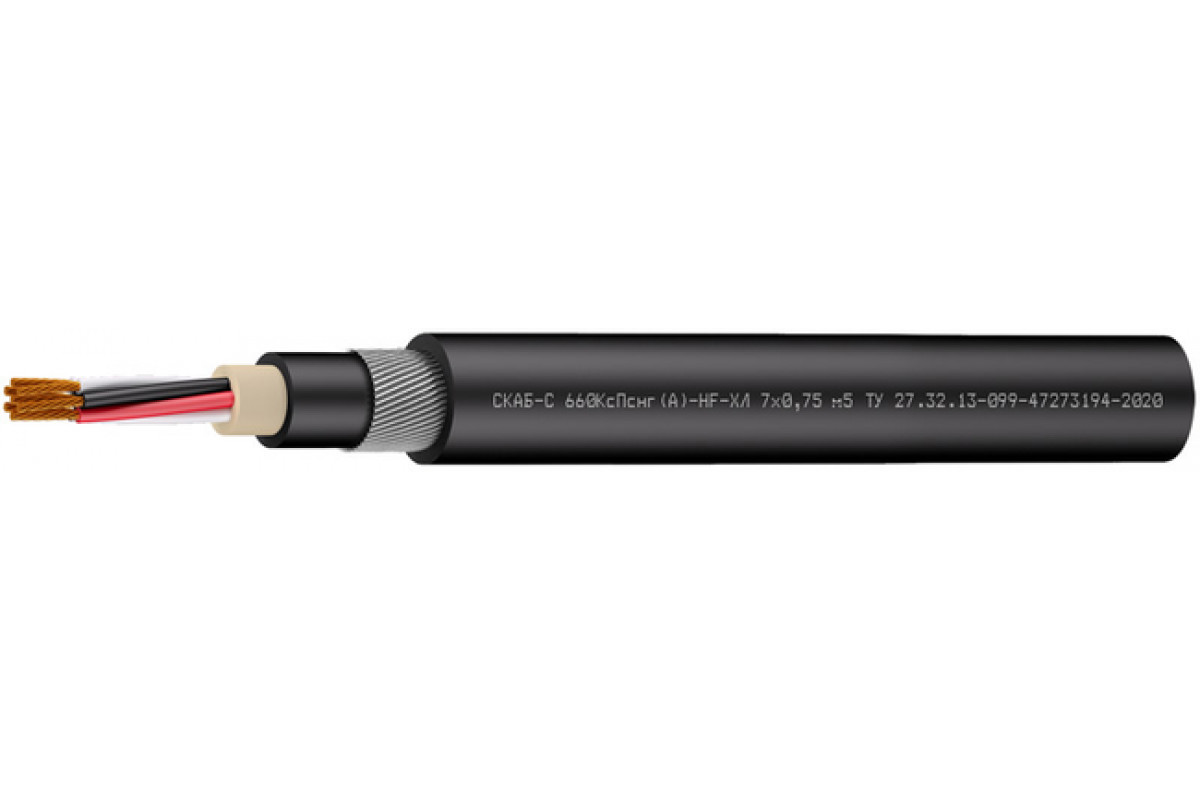

Кабель СКАБ-С 660КсПснг(А)-HF-ХЛ Z

Код товара: 2277

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-С 660КсПснг(А)-HF-ХЛ

Цель кабеля СКАБ-С 660КсПснг(А)-HF-ХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно применять Кабель СКАБ-С 660КсПснг(А)-HF-ХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В грунтах категории I — III

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС)

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +115
монтаж: от –40 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ-С 660КсПснг(А)-HF-ХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: сшитый полиэтилен
Скрутка: пучковая
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: в виде спирального повива из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийное обслуживание Кабель СКАБ-С 660КсПснг(А)-HF-ХЛ Z:

кабелей СКАБ-С 660КсПснг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-С 660КсПснг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	11,6	11,9	12,2	12,3	12,7	13,3	14,2	14,9
2	13,6	14,2	14,8	15	15,8	17	19,2	20,6
3	13,9	14,5	15,2	15,4	16,3	17,6	19,9	21,4
4	14,4	15,1	15,9	16,1	17,1	18,9	21,1	22,8
5	15	15,8	16,6	16,9	18,4	20	22,4	25,1
6	15,6	16,5	17,4	17,7	19,3	21,1	24,6	26,7
7	15,6	16,5	17,4	17,7	19,3	21,1	24,6	26,7
8	16,2	17,2	18,6	18,9	20,2	22,2	26	28,3
10	17,6	19,2	20,4	20,8	22,4	25,6	29,4
12	18,3	19,5	20,8	21,2	23,7	26,2	30,1
14	18,8	20,1	21,5	21,9	24,5	27,1
19	20	21,5	23,8	24,3	26,3	29,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	269,4	286,7	295,2	308,7	321,3	362,3	412,4	455,2
2	357,6	383,1	409,2	427,2	470,4	534,3	653,2	758,2
3	369	406,2	437	457,6	507,9	594,4	731,2	849,9
4	393,1	434,9	479,5	493,7	560	678,3	828	980,4
5	428,2	474,4	512,9	540,6	631,7	748,9	926,8	1 158,6
6	454,2	505	557,2	587,6	686,5	828,4	1 081,4	1 296,1
7	460	513,4	568,6	601,5	705,6	859,2	1 127,5	1 363
8	486	553	630,8	666,7	760,5	929,7	1 231	1 491,5
10	559,8	645,3	725	768	887,1	1 152,4	1 477,8
12	594,6	677,2	764,6	812,8	996,1	1 245	1 594,7
14	634	714,9	819	872,6	1 069,7	1 344,2
19	704,6	820,7	984,5	1 054,1	1 240,2	1 604,2

Электрические параметры СКАБ-С 660КсПснг(А)-HF-ХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
