СКАБ-СЭо 660КГнг(А)-HF-АХЛ Z

Производитель: НПП Спецкабель
Код товара: 2268
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660КГнг(А)-HF-АХЛ

Прикладное назначение кабеля СКАБ-СЭо 660КГнг(А)-HF-АХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно задействовать Кабель СКАБ-СЭо 660КГнг(А)-HF-АХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Возможно применять Кабель СКАБ-СЭо 660КГнг(А)-HF-АХЛ Z:

    Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС) Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –75 до +115
    монтаж: от –60 до +50
    * DH — наружный размер кабеля

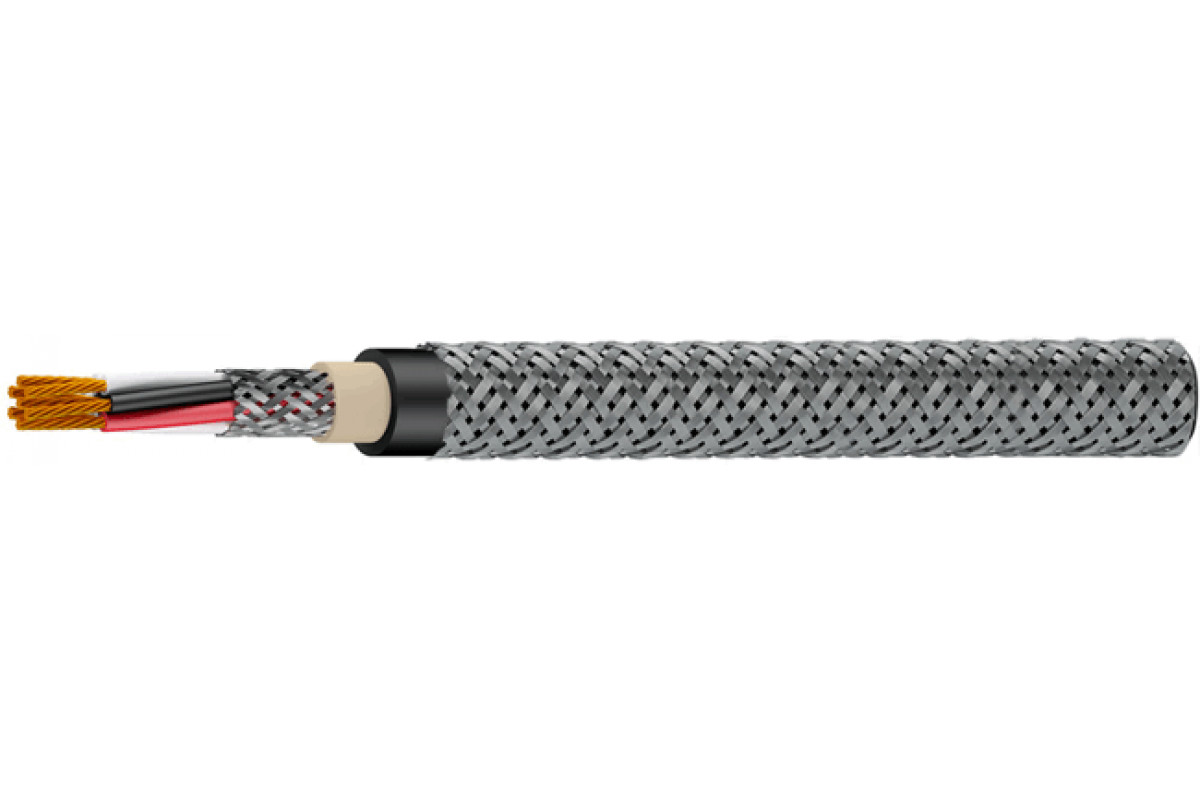

    Конструкция Кабель СКАБ-СЭо 660КГнг(А)-HF-АХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Общий экран: оплетка из медных луженых проволок
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной тепломорозостойкости, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Время гарантии Кабель СКАБ-СЭо 660КГнг(А)-HF-АХЛ Z:

    кабелей СКАБ-СЭо 660КГнг(А)-HF-АХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭо 660КГнг(А)-HF-АХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    18,79,29,59,61010,611,712,4
    211,112,112,712,913,714,917,118,5
    311,512,513,213,414,315,517,919,8
    412,113,31414,315,216,719,721,6
    512,814,114,915,216,317,921,523,4
    613,51515,916,217,419,623,125,6
    713,51515,916,217,419,623,125,6
    814,215,916,917,218,521,125,127,4
    1015,917,919,519,921,724,528,931,7
    1216,318,32020,422,325,129,732,6
    1416,919,52121,523,226,331,134,2
    1918,321,422,923,425,828,834,738,5
    2421,324,726,527,129,533,140,444,6
    2721,725,12727,630,133,741,245,7
    3022,325,927,828,53135,342,647,3
    3723,927,629,730,433,238,14650,9
    4426,530,532,933,737,642,452,357,9
    4826,930,933,434,238,24353,158,8
    5227,531,734,235,539,144,254,560,6
    6128,933,436,837,741,346,957,764,2

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1117,2133,3142,4147,1160,7185,4226,7260,9
    2174,5202,1220,6230,1257,4306,6386,1457,7
    3189,6221,6245,2257,7292353,3455,9573,2
    4209249276292,9332,6412,4558,9692,3
    5230,6276,4308,9327,9377,6472,2656,6806,6
    6251,6305,9342,6365,5422,8554,9744,5955,4
    7259,1317,4357,3382,9445,8590,4798,31 031
    8281346,3392,1420,5490,2663,2919,91 147,3
    10329,2409,2486,1522,4622,2830,81 113,61 397,2
    12352,1440,3526,3568,3680,69161 239,21 569
    14379,2499,9582,5632,1745,91 013,81 378,51 756,7
    19444,4603,6696,5759,8942,11 248,61 758,22 294,9
    24562,3755,3873,5953,81 141,11 5252 195,12 826,3
    27593,6799,19291 017,51 223,91 645,12 3773 100,1
    30628,5851,5991,21 090,71 313,31 817,12 573,43 367,2
    37729,8970,31 136,71 255,91 524,92 161,33 0543 987,9
    44849,51 116,51 313,21 453,91 846,42 5183 751,84 877,9
    48888,51 171,31 383,91 534,91 953,22 674,93 989,75 205,7
    52931,61 236,31 4601 6642 0682 845,94 245,35 595,1
    611 030,71 378,81 710,31 901,72 329,43 2534 8226 383,8

    Электрические параметры СКАБ-СЭо 660КГнг(А)-HF-АХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
