Кабель СКАБ-СЭф 660Бнг(А)-HF-АХЛ Z

Код товара: 2266

Доступность: На складе

Описание

Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭф 660Бнг(А)-HF-АХЛ

Тип использования кабеля СКАБ-СЭф 660Бнг(А)-HF-АХЛ Z

Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ-СЭф 660Бнг(А)-HF-АХЛ Z:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Допустимо задействовать Кабель СКАБ-СЭф 660Бнг(А)-HF-АХЛ Z:

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 15?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –75 до +115
монтаж: от –60 до +50
* D_H — наружный размер кабеля

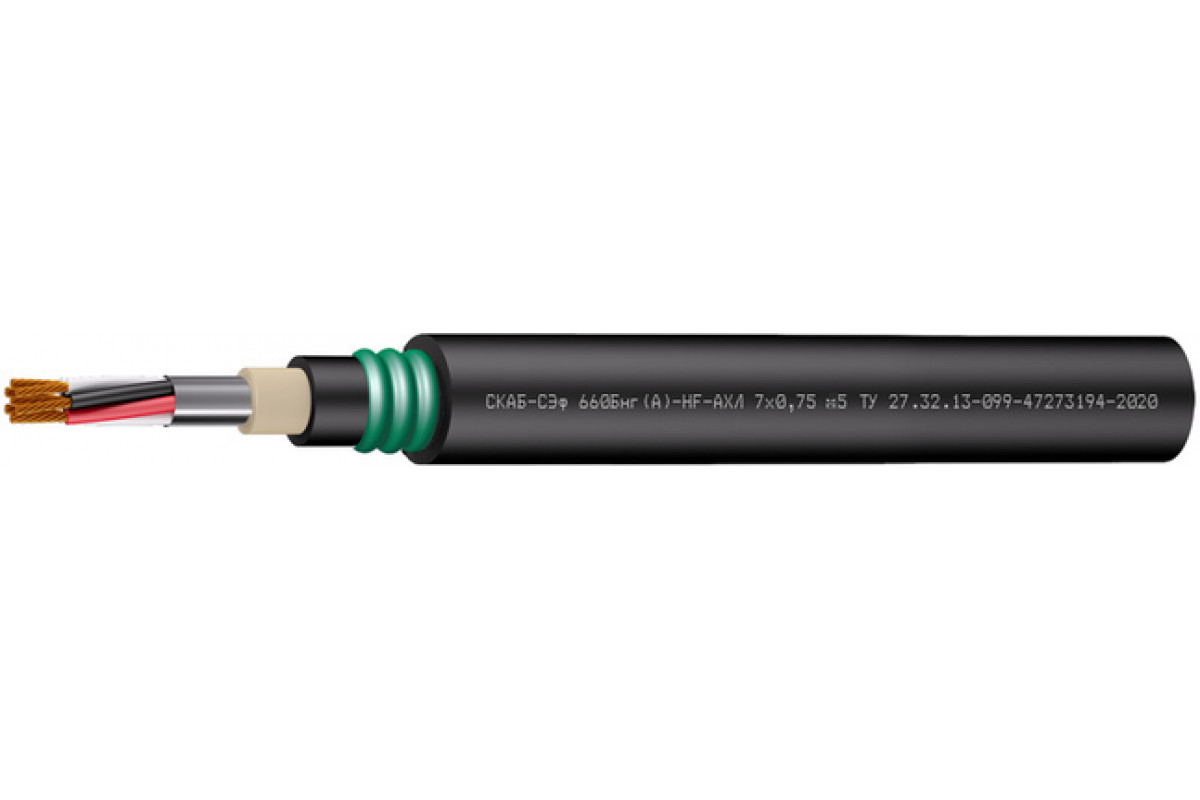

Конструкция Кабель СКАБ-СЭф 660Бнг(А)-HF-АХЛ Z:

Количество жил: 1-61 (в зависимости от сечения жил)
Сечение жил: 0,35-6,0 мм²
Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Общий экран: из ламинированной алюминиевой фольги
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, повышенной тепломорозостойкости, черного или синего цвета
Броня: наложенная продольно стальная лента с полимерным покрытием
Защитный шланг: аналогично оболочке

Гарантийная поддержка Кабель СКАБ-СЭф 660Бнг(А)-HF-АХЛ Z:

кабелей СКАБ-СЭф 660Бнг(А)-HF-АХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-СЭф 660Бнг(А)-HF-АХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Значения приведены для 5 класса жилы

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	9,4	9,9	10,2	10,3	10,7	11,3	12,4	13,1
2	11,8	12,8	13,4	13,6	14,4	15,6	17,8	19,6
3	12,2	13,2	13,9	14,1	15	16,2	19	20,5
4	12,8	14	14,7	15	15,9	17,4	20,4	22,1
5	13,5	14,8	15,6	15,9	17	19	22
6	14,2	15,7	16,6	16,9	18,5	20,3	24
7	14,2	15,7	16,6	16,9	18,5	20,3	24
8	14,9	16,6	17,6	18,3	19,6	21,6
10	16,6	19	20,2	20,6	22,2
12	17	19,4	20,7	21,1	22,8
14	17,6	20,2	21,5	22	24,1
19	19,4	21,9	23,8

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,35	0,5	0,75	1	1,5	2,5	4	6
1	136,7	147,9	155,5	159,7	171	192,3	226,5	269,3
2	178,9	212,2	227,4	235,8	258,5	314,5	392,3	483,9
3	192,1	229,5	249,3	260,5	294,2	358,7	477,7	573,6
4	219,1	252,5	279,6	295	339,8	421,1	560,1	689
5	236,7	279,7	316,8	335,1	378,7	494	653,6
6	254,4	313,6	345,9	367	446,6	556,5	757,6
7	261,8	325,1	360,6	384,4	469,6	592	811,4
8	283,5	349,6	399,2	445,1	516,4	662,7
10	332,5	431	488,5	522,6	617,7
12	353,2	460,2	525,6	580,2	673
14	386,3	502,3	582,3	629	758,5
19	464,3	600,9	710,4

Электрические параметры СКАБ-СЭф 660Бнг(А)-HF-АХЛ Z

Наименование параметра	Норма для кабеля с номинальным сечением жил, мм²
Наименование параметра	0,35	0,5	0,75	1	1,5	2,5	4	6
Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
- с 1 классом токопроводящей жилы	51,8 (50,7)	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- со 2 классом токопроводящей жилы	—	36,7 (36,0)	24,8 (24,5)	18,2 (18,1)	12,2 (12,1)	7,56 (7,41)	4,7 (4,61)	3,11 (3,08)
- с 3 классом токопроводящей жилы	—	40,7 (39,6)	26 (25,5)	22,3 (21,8)	14,3 (14,0)	7,63 (7,49)	4,88 (4,79)	3,17 (3,11)
- с 4 классом токопроводящей жилы	58,7 (57,0)	41,7 (40,5)	25,9 (25,2)	20,4 (19,8)	13,6 (13,2)	8,2 (8,05)	4,9 (4,89)	3,35 (3,28)
- с 5 классом токопроводящей жилы	60 (58,3)	40,1 (39,0)	26,7 (26,0)	20 (19,5)	13,7 (13,3)	8,21 (7,98)	5,09 (4,95)	3,39 (3,3)
Испытательное напряжение переменного тока частотой 50 Гц (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами	2,5 (3,7)
Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру 20 °С, МОм, не менее	100
Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее	60
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)
