СКАБ-С 660Бнг(А)-HF-АХЛ Z

Производитель: НПП Спецкабель
Код товара: 2257
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-С 660Бнг(А)-HF-АХЛ

Оперативная задача кабеля СКАБ-С 660Бнг(А)-HF-АХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Допустимо эксплуатировать Кабель СКАБ-С 660Бнг(А)-HF-АХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В грунтах категории I — III
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Возможно применять Кабель СКАБ-С 660Бнг(А)-HF-АХЛ Z:

    Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского морского регистра судоходства (РМРС) Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 15?DH
    монтаж: 15?DH

    Диапазон температур, °С

    эксплуатация: от –75 до +115
    монтаж: от –60 до +50
    * DH — наружный размер кабеля

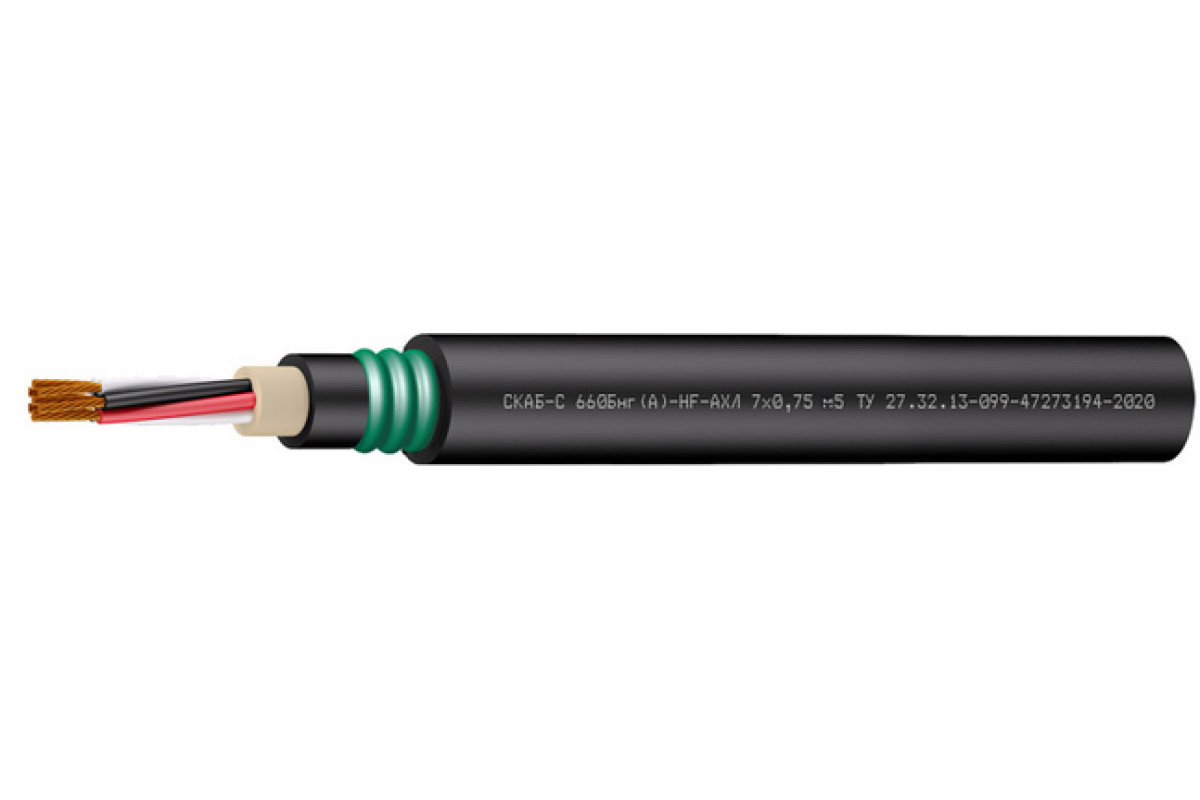

    Конструкция Кабель СКАБ-С 660Бнг(А)-HF-АХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной тепломорозостойкости, черного или синего цвета
    Броня: наложенная продольно стальная лента с полимерным покрытием

    Защитный шланг: аналогично оболочке

    Гарантийный срок службы Кабель СКАБ-С 660Бнг(А)-HF-АХЛ Z:

    кабелей СКАБ-С 660Бнг(А)-HF-АХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-С 660Бнг(А)-HF-АХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    19,29,71010,110,511,112,212,9
    211,612,613,213,414,215,417,619,4
    3121313,713,914,81618,820,3
    412,613,814,514,815,717,220,221,9
    513,314,615,415,716,818,821,824,1
    61415,516,416,718,320,123,8
    71415,516,416,718,320,123,8
    814,716,417,417,719,421,4
    1016,418,82020,422
    1216,819,220,520,922,6
    1417,42021,321,823,9
    1618,520,822,222,7
    2019,922,6

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1129,7140,8148,2152,4163,6184,6218,3260,9
    2171203,9218,8227,1249,5295,5381,9465,9
    3184,1221240,5251,6285348,9466,7561,9
    4210,8243,7266,4285,8330,1401,3548,5676,7
    5228,1266,4297,8325,4368,6483641,3805,1
    6245,4304,1336356,9435,8545744,5
    7252,9315,5350,7374,4458,8580,5798,2
    8274,2339,7388,9415,4498,4650,6
    10322,5420477510,9605,4
    12343,1449513,9553,4660,4
    14375,9490,8570,3616,8745,3
    16420,2525,8613,2665,3
    20478613,8

    Электрические параметры СКАБ-С 660Бнг(А)-HF-АХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
