СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ Z

Производитель: НПП Спецкабель
Код товара: 2253
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ

Техническое применение кабеля СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно использовать Кабель СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей
    • Защищены от грызунов

    Овальность поперечного сечения кабелей не более 10%

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 15?DH
    монтаж: 15?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

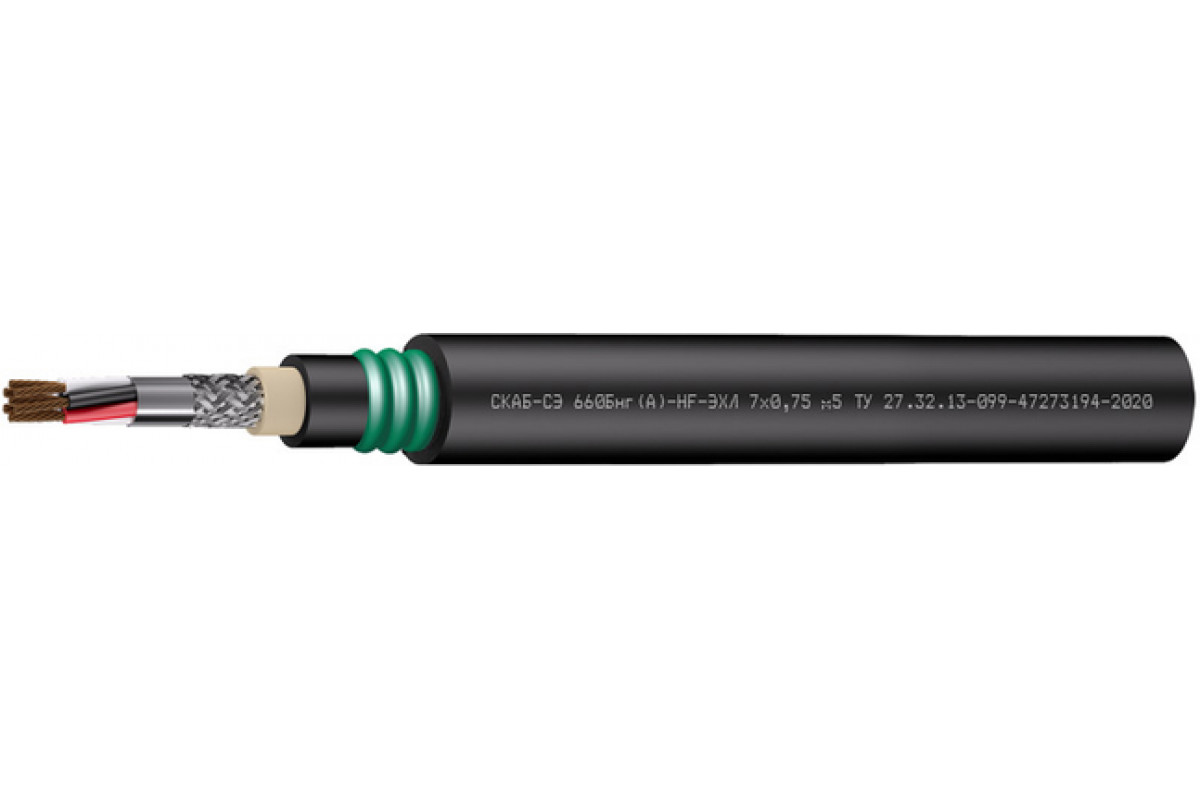

    Конструкция Кабель СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Общий экран: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной морозостойкости, черного или синего цвета
    Броня: наложенная продольно стальная лента с полимерным покрытием

    Защитный шланг: аналогично оболочке

    Срок службы по гарантии Кабель СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ Z:

    кабелей СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    19,59,810,110,210,611,212,112,8
    211,512,112,712,913,714,916,718,5
    311,812,413,113,314,215,517,419,3
    412,31313,8141516,41920,7
    512,913,714,514,815,917,520,322,4
    613,514,415,315,616,81921,9
    713,514,415,315,616,81921,9
    814,115,116,116,417,720,123,7
    1015,516,718,318,720,322,9
    1215,81718,719,120,823,9
    1416,317,619,419,821,8
    1917,519,420,921,424

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    1136,8144,8154,5159,1171193,3224,9269
    2178,3194,3221,4230,2254,5303,1375,7470,5
    3190,1209,9241,5253,3284,7357448,2557,9
    4205,5240,9266,8281,4323,7406,4538,9662,2
    5233,4262,9291,9314,9370,1468,4619,7786,5
    6250,5284,7322,8354406,8540,5720,2
    7257,7295,2336,5370,5428,9575,2771,8
    8274,7321,3372,7400475635,6872,5
    10325,5377,6457,7492,5582,6775,2
    12345,1403,7492532,5635,6879,7
    14367,5443,9531,9584,4718,1
    19432,7539,3633,2710885,2

    Электрические параметры СКАБ-СЭ 660Бнг(А)-HF-ЭХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
