СКАБ-СЭо 660Бcнг(А)-HF-ЭХЛ Z

Производитель: НПП Спецкабель
Код товара: 2250
Доступность: На складе
Кабели универсальные СКАБ ® для КИПиА для экстремальных условий эксплуатации на напряжение до 660 В, пучковой скрутки, групповой прокладки, бронированные — СКАБ-СЭо 660Бснг(А)-HF-ЭХЛ

Прикладная задача кабеля СКАБ-СЭо 660Бcнг(А)-HF-ЭХЛ Z

  • Для присоединения к стационарным и нестационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно эксплуатировать Кабель СКАБ-СЭо 660Бcнг(А)-HF-ЭХЛ Z:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики
  • На судах и плавучих сооружениях
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +85
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

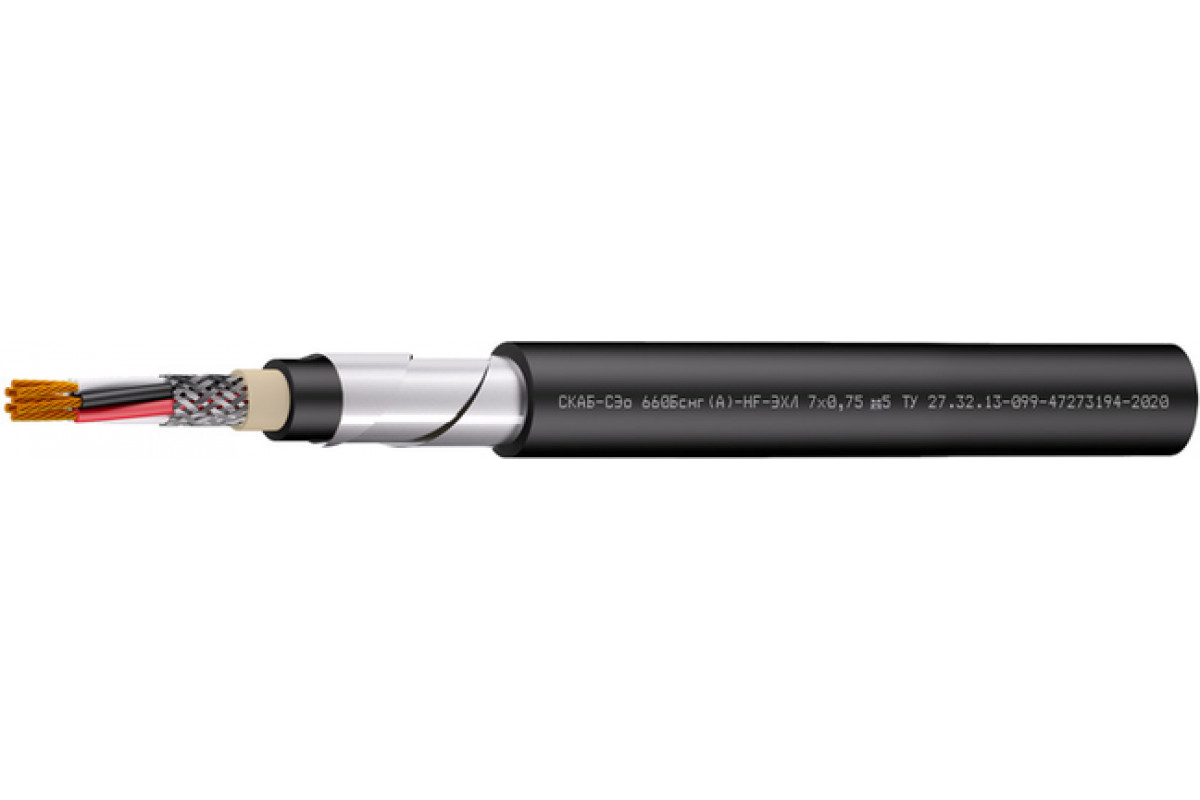

    Конструкция Кабель СКАБ-СЭо 660Бcнг(А)-HF-ЭХЛ Z:


    Количество жил: 1-61 (в зависимости от сечения жил)
    Сечение жил: 0,35-6,0 мм2
    Жилы [Z]: медные (м) или медные луженые (л), 1 класса - однопроволочные или 2, 3, 4, 5 класса - многопроволочные
    Изоляция: полимерная композиция, не содержащая галогенов
    Скрутка: пучковая
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Общий экран: оплетка из медных луженых проволок
    Оболочка: полимерная композиция, не содержащая галогенов, повышенной морозостойкости, черного или синего цвета
    Броня: в виде наложенных спирально стальных лент
    Защитный шланг: аналогично оболочке

    Гарантийный срок работы Кабель СКАБ-СЭо 660Бcнг(А)-HF-ЭХЛ Z:

    кабелей СКАБ-СЭо 660Бснг(А)-HF-ЭХЛ
    6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ-СЭо 660Бснг(А)-HF-ЭХЛ по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры


    Значения приведены для 5 класса жилы

    Наружный размер кабелей, DH, не более, мм

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    17,57,89,39,49,810,411,312
    210,711,311,912,112,914,115,917,3
    31111,612,312,513,414,716,618,5
    411,512,21313,214,215,617,819,9
    512,112,913,71415,116,719,521,6
    612,713,614,514,81617,821,123,2
    712,713,614,514,81617,821,123,2
    813,314,315,315,616,919,322,525,4
    1014,715,917,117,519,522,126,329,1
    121516,217,518,32022,72729,9
    1415,516,818,61920,82428,231,3
    1916,718,620,120,622,826,430,935

    Расчетная масса 1 км кабелей, кг

    Число жил в кабелях, NCечение жил, S, мм2
    0,350,50,7511,52,546
    179,187166,9172,4190,2218,8259,5300,2
    2206,7228,9251,4262,4294,8352433,4514,3
    3221,8247,6275,8289,4330,3402,5503,9627,9
    4242,3274308,1324,7373,6460,9587,3740
    5265,5303,2340,5362,5419,5524,9693,4867
    6288,8332,3375,6400,2465,5588,9795,6985,3
    7296342,8389,4416,7487,6623,6847,21 058,8
    8319,1371,9424,4454,5533,7707,29381 223,8
    10370,9435,4499,5538,1656,2860,71 179,71 481,6
    12393,5464,5537,7600,5714,4946,81 303,91 652,7
    14421,2501,4603652,9780,81 066,21 442,81 841,3
    19489,2610,4713780953,41 325,21 781,82 355,1

    Электрические параметры СКАБ-СЭо 660Бcнг(А)-HF-ЭХЛ Z

    Наименование
    параметра    		Норма для кабеля с номинальным сечением жил, мм2
    0,350,50,7511,52,546
    Электрическое сопротивление токопроводящих жил постоянному току при пересчете на длину 1 км и температуру 20°С, Ом для кабелей исполнения «л» («м»), не более:
    - с 1 классом токопроводящей жилы51,8 (50,7)36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - со 2 классом токопроводящей жилы—36,7 (36,0)24,8 (24,5)18,2 (18,1)12,2 (12,1)7,56 (7,41)4,7 (4,61)3,11 (3,08)
    - с 3 классом токопроводящей жилы—40,7 (39,6)26 (25,5)22,3 (21,8)
    		14,3 (14,0)7,63 (7,49)4,88 (4,79)3,17 (3,11)
    - с 4 классом токопроводящей жилы58,7 (57,0)41,7 (40,5)25,9 (25,2)
    		20,4 (19,8)13,6 (13,2)8,2 (8,05)4,9 (4,89)3,35 (3,28)
    - с 5 классом токопроводящей жилы60 (58,3)40,1 (39,0)26,7 (26,0)20 (19,5)13,7 (13,3)
    		8,21 (7,98)5,09 (4,95)3,39 (3,3)
    Испытательное напряжение переменного тока частотой 50 Гц
    (или постоянного тока) в течение 5 мин, кВ, для кабелей между жилами    		2,5 (3,7)
    Электрическое сопротивление изоляции кабелей, пересчитанное на длину
    1 км и температуру 20 °С, МОм, не менее    		100
    Затухание экранирования в диапазоне частот (30?1000) МГц, дБ, не менее60
    Рабочее переменное (постоянное) напряжение, не более, В660 (1000)

    ТУ 27.32.13-099-47273194-2020
