СКАБ 250Кнг(А)-FRHF-ХЛл фов

Производитель: НПП Спецкабель
Код товара: 2158
Доступность: На складе
СКАБ 250Кнг(А)-FRHF-ХЛ Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Тип использования кабеля СКАБ 250Кнг(А)-FRHF-ХЛл фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противопожарной защиты, в том числе, во взрывоопасных зонах

    • Допустимо применять Кабель СКАБ 250Кнг(А)-FRHF-ХЛл фов:

  • В грунтах категории I — III
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

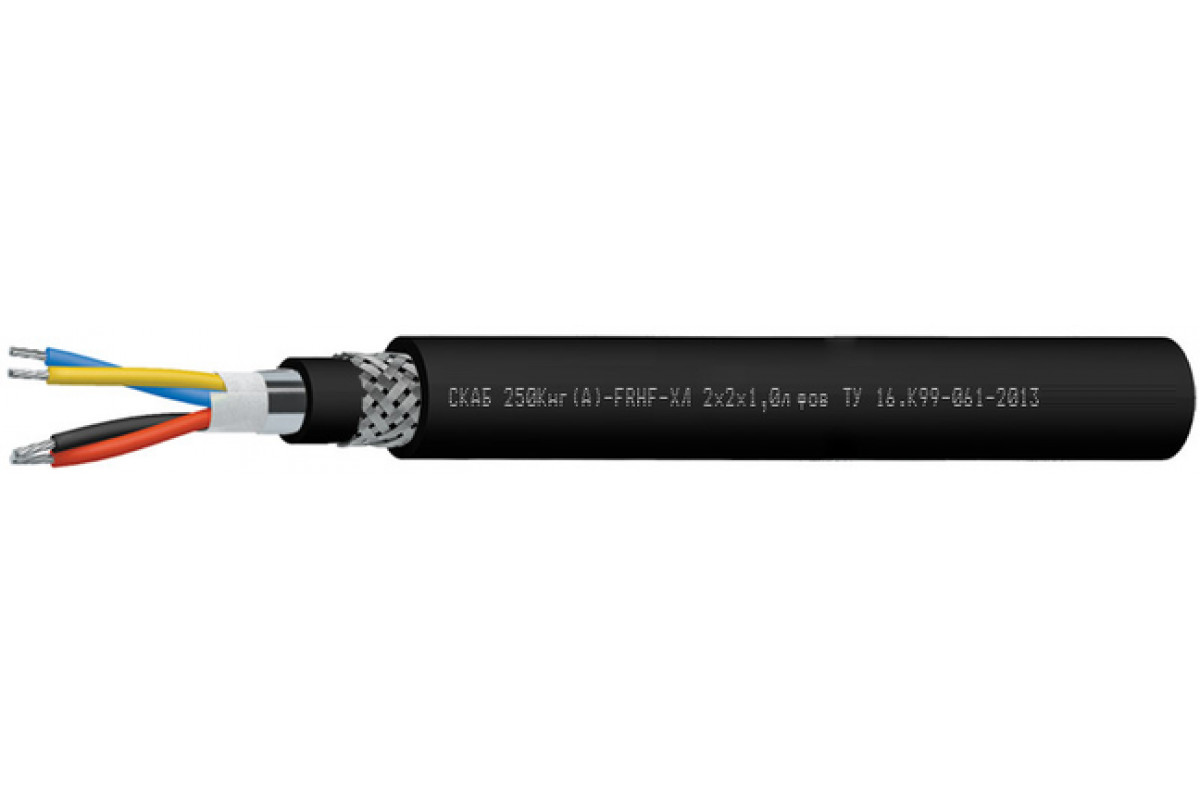

    Конструкция Кабель СКАБ 250Кнг(А)-FRHF-ХЛл фов:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок службы Кабель СКАБ 250Кнг(А)-FRHF-ХЛл фов:

    кабелей СКАБ 250Кнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,313,714,815,416,3
    219,320,120,82224,2
    319,320,22122,325
    420,521,522,424,426,8
    521,92324,926,528,8
    623,325,426,528,331,3
    723,325,426,528,331,3
    825,526,928,130,633,4
    1028,830,932,434,838,5
    1229,431,733,236,139,6
    1431,13334,637,642,7
    1632,534,436,539,444,7
    2035,637,939,844,749,2
    2438,942,844,948,954,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1202,2215,5251275,4312
    2352,7383,2409,8456,9551,9
    3365,1400,4432,8491,4632,9
    4401,1445484,7578,5721,5
    5443,2492,5587,6677,7814,2
    6484,6589,4648,1751,6945,6
    7493,6603,1666,6779,7990,5
    8584,6657,1726,3881,41 091,4
    10684,6801,5889,91 050,91 340,2
    12717,5850,29501 164,11 462
    14798,39131 019,21 262,71 782,7
    16851,3979,41 136,41 367,91 933,9
    20992,91 148,81 298,31 816,42 300,4
    241 118,31 488,11 670,92 060,62 691,3

    Электрические параметры СКАБ 250Кнг(А)-FRHF-ХЛл фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    109,2

    161,8

    170,5

    188,9

    209,4

    286,9

    299,4

    317,8

    443,7

    467,8

    502,9

    536,6

    605,3

    682,4

    0,75

    114,7

    169,9

    179,0

    198,3

    219,9

    301,2

    314,4

    333,7

    465,9

    491,2

    528,0

    563,4

    635,6

    716,5

    1,0

    119,2

    178,6

    188,6

    209,4

    291,1

    318,4

    332,8

    353,6

    493,8

    524,9

    560,9

    599,2

    677,4

    874,9

    1,5

    126,8

    193,1

    204,5

    285,9

    316,5

    347,1

    363,4

    461,9

    543,8

    575,0

    615,7

    658,9

    855,3

    974,7

    2,5

    286,8

    561,2

    632,8

    733,2

    840,7

    1072,2

    1154,1

    1271,1

    1520,8

    1676,7

    2019,7

    2223,3

    2602,1

    3253,9


    ТУ 16.К99-061-2013
