СКАБ 250КГУнг(С)-FRHF-ХЛл фов

Производитель: НПП Спецкабель
Код товара: 2149
Доступность: На складе
СКАБ 250КГУнг(С)-FRHF-ХЛ Nx2xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационная цель кабеля СКАБ 250КГУнг(С)-FRHF-ХЛл фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Допустимо эксплуатировать Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл фов:

  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В химически агрессивных средах

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

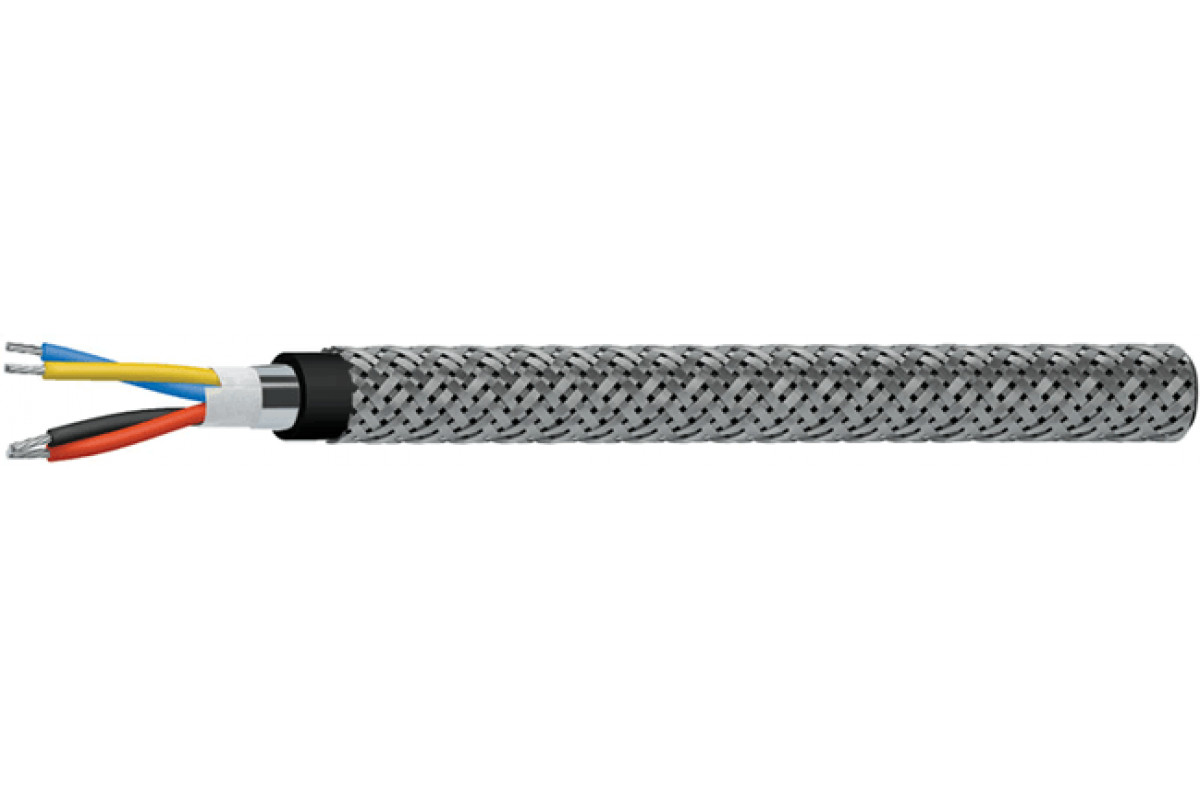

    Конструкция Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл фов:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Оболочка: термопластичный полиуретан, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок работы Кабель СКАБ 250КГУнг(С)-FRHF-ХЛл фов:

    кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    19,710,111,211,812,7
    215,716,517,218,420,6
    315,716,617,418,721
    416,917,918,820,822,8
    518,319,420,922,524,8
    619,721,422,524,327,3
    719,721,422,524,327,3
    821,522,924,126,629,4
    1024,826,928,430,834,1
    1225,427,729,231,735,2
    1427,12930,633,238,3
    1628,530,432,13540,3
    2031,233,535,439,944,4
    2434,538,440,544,149,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1111,9122,6149,7170,2201,5
    2217242,2264,1303,6383,1
    3238,3268,9297,4349,2452,9
    4272,8312,3348,2430,9539,4
    5312,2357,2420,1502,4627,9
    6350,2421,9475,8571,4748,7
    7369446,6506,4613,5810,2
    8427,6495,9561,4704,7906
    10513,4619,9704,18581 100,4
    12558,5682,8780955,11 243,4
    14640,7753,8858,71 063,61 560,2
    16699,2827948,51 176,81 721,5
    20816,5972,31 121,71 579,92 059,1
    24943,81 298,71 482,81 827,22 448,1

    Электрические параметры СКАБ 250КГУнг(С)-FRHF-ХЛл фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    36,5

    60,6

    68,2

    79,3

    91,4

    120,1

    129,1

    140,3

    190,6

    208,3

    230,0

    251,3

    294,4

    341,5

    0,75

    38,3

    63,6

    71,6

    83,3

    96,0

    126,1

    135,6

    147,3

    200,1

    218,7

    241,5

    263,9

    309,1

    358,6

    1,0

    40,5

    67,8

    76,5

    89,3

    120,0

    135,2

    145,6

    158,4

    215,1

    236,7

    260,2

    284,5

    333,8

    422,2

    1,5

    44,1

    74,8

    84,8

    116,1

    133,3

    150,5

    162,4

    199,1

    241,4

    264,6

    291,3

    319,0

    408,7

    473,9

    2,5

    50,3

    103,2

    115,3

    134,0

    154,3

    197,7

    212,4

    232,2

    280,1

    307,6

    371,9

    406,4

    476,2

    598,6


    ТУ 16.К99-061-2013
