СКАБ 250нг(А)-FRLS фов

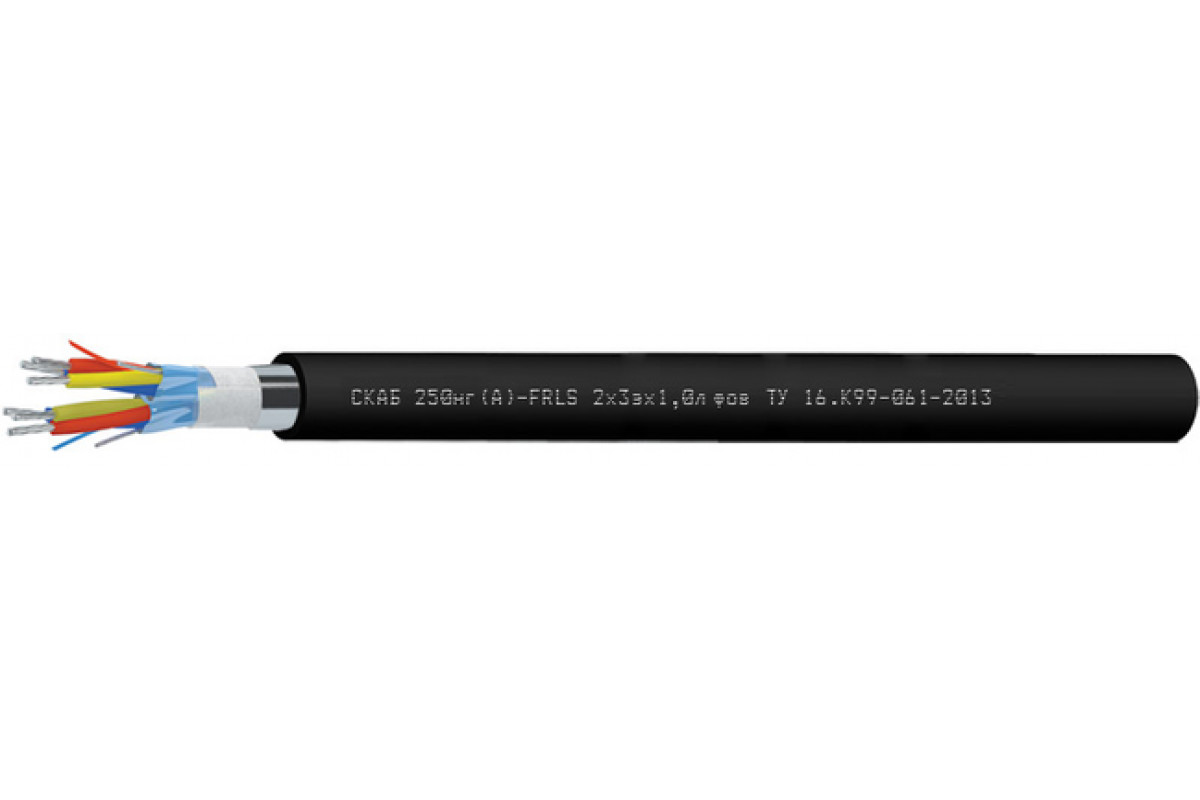

СКАБ 250нг(А)-FRLS Nx3эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие

Технологическая функция кабеля СКАБ 250нг(А)-FRLS фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Возможно применять Кабель СКАБ 250нг(А)-FRLS фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRLS фов:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты

Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный срок надежности Кабель СКАБ 250нг(А)-FRLS фов:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	15,9	16,8	17,6	19,4	21,2
3	16,1	17,1	17,9	19,8	21,7
4	17,5	18,6	20	21,6	23,8
5	19,6	20,8	21,8	23,6	26,5
6	21,2	22,5	23,7	26,1	28,8
7	21,2	22,5	23,7	26,1	28,8
8	22,8	24,8	26,1	28,2	31,2
10	27,1	28,9	30,4	33	36,6
12	27,9	29,8	31,4	34	37,8
14	29,3	31,3	33	36,3	39,8
16	30,9	33	35,3	38,3	42,6
20	34,1	37	39	42,5	47,7
24	38,4	41,1	43,4	47,8	53,2

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	196,1	223	248,4	314,8	392,8
3	235,2	272	307,2	392,6	501,8
4	283,3	330,6	395,7	482,2	623,5
5	352,5	411,5	467,9	573,9	774,3
6	404,4	474	540,8	692,7	901,7
7	439,4	518,4	594,2	763,7	1 002,3
8	491,3	605,8	693,3	858,3	1 129,7
10	628	741,3	850,1	1 055,5	1 393,4
12	707,3	839,9	967,7	1 209,3	1 608,1
14	793,5	946	1 093,1	1 408,7	1 832,6
16	881,5	1 054	1 256,4	1 575,7	2 103,3
20	1 058,8	1 309	1 516,9	1 911,3	2 613,1
24	1 281,3	1 537,5	1 785,1	2 304,4	3 089,6

Электрические параметры СКАБ 250нг(А)-FRLS фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	67,9	79,0	94,1	110,1	143,5	156,3	171,4	231,4	257,7	285,8	314,8	373,2	469,5
0,75	71,3	82,9	98,8	115,6	150,7	164,1	180,0	243,0	270,6	300,1	330,5	391,9	493,0
1,0	76,4	89,1	106,4	142,5	162,4	177,1	194,3	263,5	292,2	324,4	357,6	457,6	533,6
1,5	84,9	99,5	136,7	159,3	181,9	220,9	241,7	295,4	328,2	365,0	402,8	515,1	603,4
2,5	115,2	133,0	157,9	206,8	236,8	257,3	281,9	343,3	415,2	460,5	507,1	603,3	751,7

ТУ 16.К99-061-2013
