СКАБ 660КГнг(А)-HF-ХЛл фов

СКАБ 660КГнг(А)-HF-ХЛ Nx3xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Функциональность кабеля СКАБ 660КГнг(А)-HF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается эксплуатировать Кабель СКАБ 660КГнг(А)-HF-ХЛл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

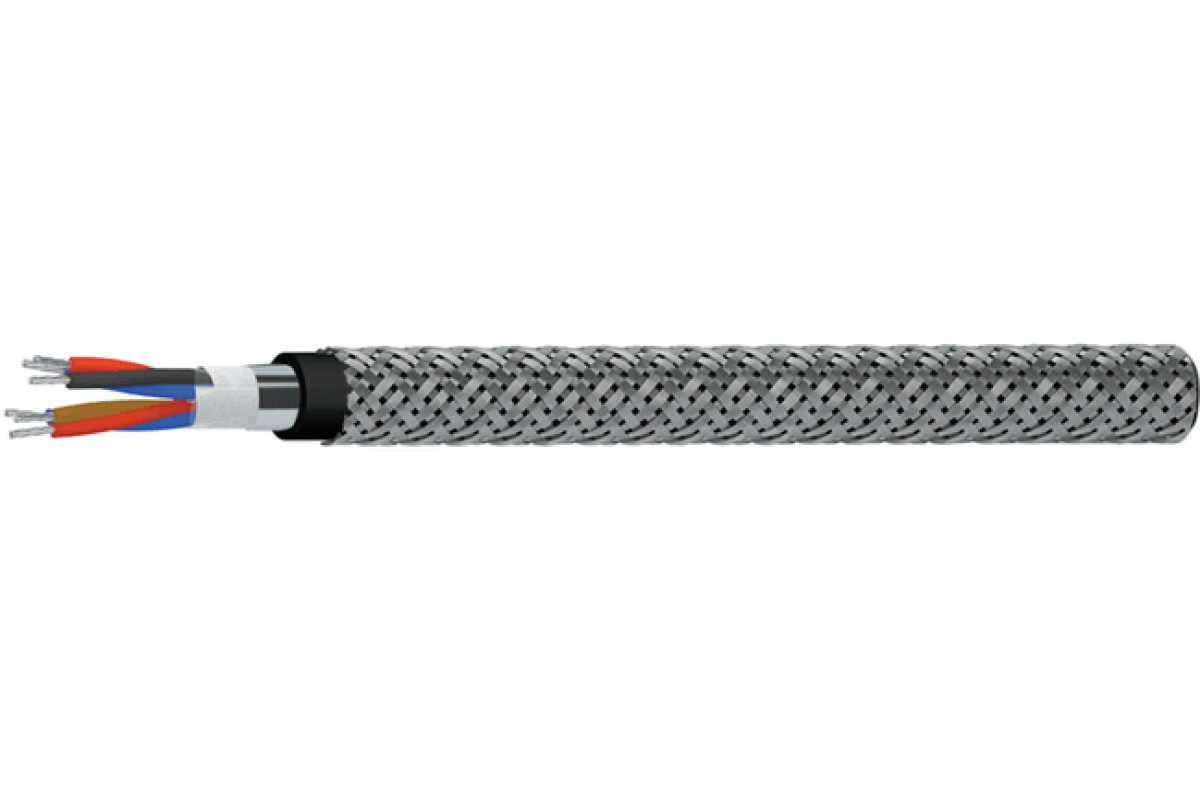

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛл фов:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийные условия Кабель СКАБ 660КГнг(А)-HF-ХЛл фов:

кабелей СКАБ 660КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	10	11,2	11,6	12,3	13,2
2	16,3	17,2	18	19,3	21,6
3	16,5	17,5	18,3	19,7	22,1
4	17,8	18,9	19,8	21,8	24
5	19,2	20,9	22	23,7	26,6
6	21,2	22,5	23,7	26,1	28,8
7	21,2	22,5	23,7	26,1	28,8
8	22,7	24,2	25,4	28,1	31
10	26,6	28,4	30	32,6	36,7
12	27,4	29,2	30,9	33,5	38,7
14	28,7	30,6	32,4	35,2	40,6
16	30,1	32,2	34	38,5	42,7
20	33,1	35,5	38,9	42,3	47,1
24	37	40,6	43	46,8	52,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	129,3	161,4	174,8	201,8	245,5
2	251,7	286	312,6	365,8	452,2
3	285,3	327,9	367,9	438,4	578
4	333,4	387,2	437,3	551,3	702,9
5	382,9	469	530,8	643,3	852,9
6	454,4	534,3	601,1	764,9	983,2
7	483,7	572,7	648,5	829,6	1 077,4
8	534,9	633,5	723,3	922,6	1 208,4
10	675,8	797,2	912,4	1 129	1 515,5
12	744,1	889,8	1 018,6	1 271	1 861,8
14	823	988,1	1 140,4	1 429	2 090,2
16	906,1	1 089,7	1 258,8	1 761,1	2 326,4
20	1 072,6	1 298	1 643,1	2 102,2	2 796,3
24	1 282,8	1 695,4	1 913,9	2 460,2	3 330,1

Электрические параметры СКАБ 660КГнг(А)-HF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
