СКАБ 660КГнг(А)-LSл фов

СКАБ 660КГнг(А)-LS Nx3xSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Эксплуатационная функция кабеля СКАБ 660КГнг(А)-LSл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается задействовать Кабель СКАБ 660КГнг(А)-LSл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

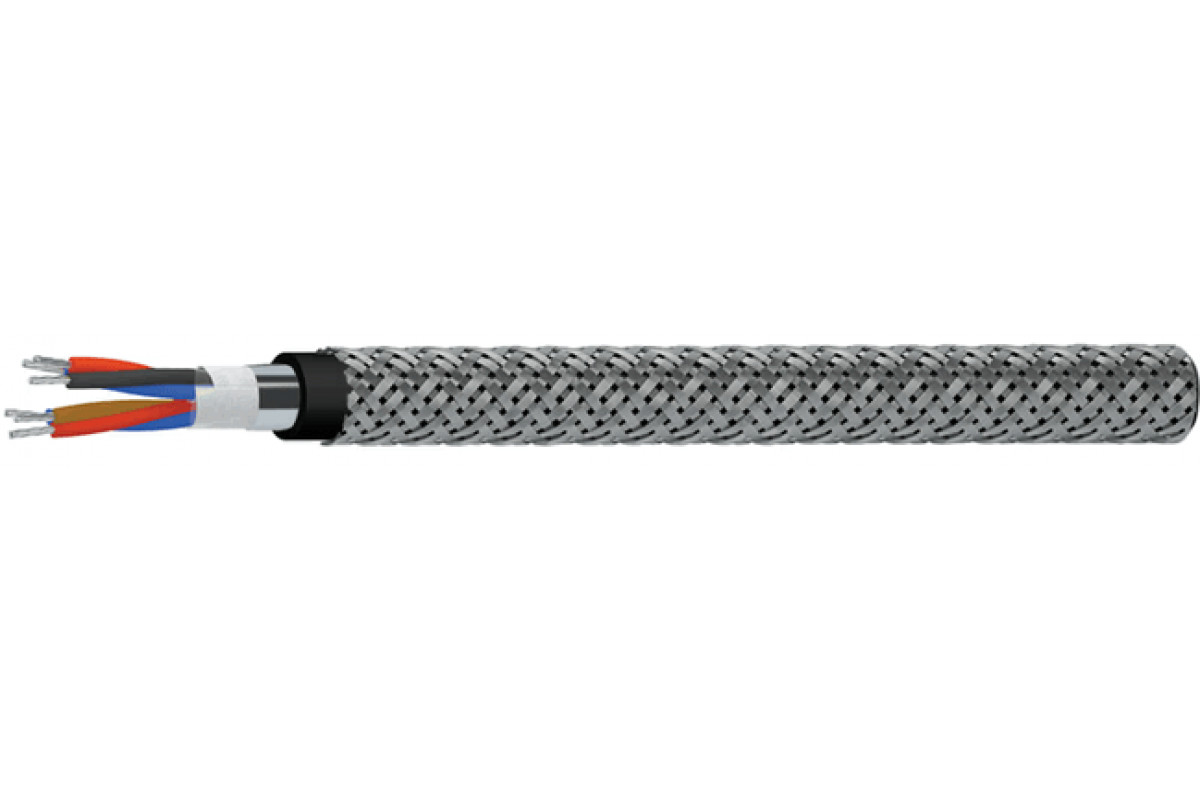

Конструкция Кабель СКАБ 660КГнг(А)-LSл фов:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента

Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок работы Кабель СКАБ 660КГнг(А)-LSл фов:

кабелей СКАБ 660КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	10	11,2	11,6	12,3	13,2
2	16,3	17,2	18	19,3	21,6
3	16,5	17,5	18,3	19,7	22,1
4	17,8	18,9	19,8	21,8	24
5	19,2	20,9	22	23,7	26,6
6	21,2	22,5	23,7	26,1	28,8
7	21,2	22,5	23,7	26,1	28,8
8	22,7	24,2	25,4	28,1	31
10	26,6	28,4	30	32,6	36,7
12	27,4	29,2	30,9	33,5	38,7
14	28,7	30,6	32,4	35,2	40,6
16	30,1	32,2	34	38,5	42,7
20	33,1	35,5	38,9	42,3	47,1
24	37	40,6	43	46,8	52,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	132,1	165,2	178,8	206,2	250,5
2	258,2	293	320	373,9	461,3
3	292,3	335,5	376	447,3	589,3
4	341,4	395,9	446,5	562,7	715,9
5	391,9	480	542,5	656,2	869,1
6	465,6	546,5	614,2	780,8	1 001,3
7	495,3	585,4	662,1	846,2	1 096,2
8	547,7	647,4	738,2	940,8	1 229,2
10	692,6	815,6	932,1	1 150,9	1 542,6
12	762,1	909,6	1 039,8	1 294,7	1 891
14	842,6	1 009,6	1 163,6	1 454,8	2 122
16	927,4	1 113	1 283,9	1 791,3	2 361
20	1 097,2	1 325	1 672,2	2 137,2	2 836,4
24	1 313,1	1 728,6	1 947,4	2 500,3	3 379,2

Электрические параметры СКАБ 660КГнг(А)-LSл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
