СКАБ 250Кнг(А)-LS фов

Производитель: НПП Спецкабель
Код товара: 2087
Доступность: На складе
СКАБ 250Кнг(А)-LS Nx3эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Техническая цель кабеля СКАБ 250Кнг(А)-LS фов

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Допустимо эксплуатировать Кабель СКАБ 250Кнг(А)-LS фов:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

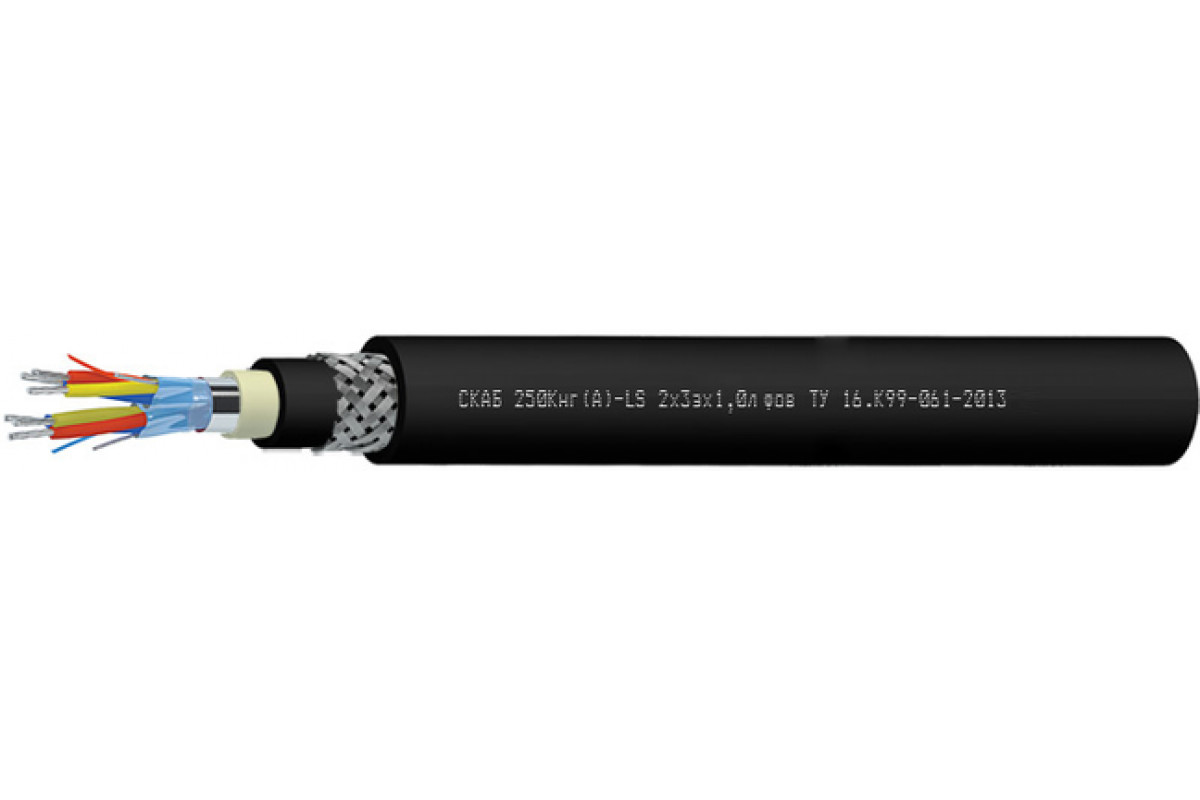

    Конструкция Кабель СКАБ 250Кнг(А)-LS фов:


    Количество троек: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: полимерная композиция пониженной пожарной опасности
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты

    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатационной пригодности Кабель СКАБ 250Кнг(А)-LS фов:

    кабелей СКАБ 250Кнг(А)-LS
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    219,12020,822,124,4
    319,220,22122,425,2
    420,421,522,424,927
    521,723,424,926,629
    623,125,326,528,431,6
    723,125,326,528,431,6
    825,326,828,130,733,7
    1028,530,832,335,338,9
    1229,231,533,236,240
    1430,832,834,537,843,2
    1632,234,336,539,545,2
    2034,937,739,744,549,7
    2438,541,744,949,255,1

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2404,6445,5481,7546,8674,4
    3438,2489,4535,7621,2805,3
    4497,1561,3616,5773,3946,6
    5559,4657753,9885,91 094,1
    6622,7759,7845,59971 271
    7652,7798,6893,11 061,61 364,5
    8766,9880,3982,91 208,21 520
    10912,41 0821 211,21 487,41 879,2
    12989,41 180,31 327,91 6432 092,7
    141 111,31 292,91 462,51 813,92 529,9
    161 209,61 4111 636,71 997,52 784,5
    201 407,31 6861 920,72 557,33 335,9
    241 648,31 984,62 417,13 008,63 941,8

    Электрические параметры СКАБ 250Кнг(А)-LS фов

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    200

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    153,0

    162,5

    181,0

    201,6

    222,3

    234,4

    307,7

    360,7

    384,4

    486,7

    521,0

    594,1

    671,7

    0,75

    160,6

    170,6

    190,0

    211,7

    233,4

    246,1

    323,1

    378,7

    403,6

    511,0

    547,0

    623,8

    705,3

    1,0

    170,2

    181,3

    202,6

    226,3

    309,2

    324,4

    345,7

    406,4

    511,2

    552,0

    591,4

    671,7

    760,8

    1,5

    186,3

    199,1

    223,5

    310,3

    341,5

    359,0

    383,4

    537,9

    571,6

    614,3

    659,4

    751,4

    982,9

    2,5

    247,1

    263,0

    344,0

    383,1

    422,3

    444,0

    474,4

    636,9

    677,9

    729,7

    792,8

    909,0

    1134,5


    ТУ 16.К99-061-2013
