СКАБ 250КГнг(А)-HF-ХЛл фов

СКАБ 250КГнг(А)-HF-ХЛ NxSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, бронированные

Функциональная задача кабеля СКАБ 250КГнг(А)-HF-ХЛл фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо задействовать Кабель СКАБ 250КГнг(А)-HF-ХЛл фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

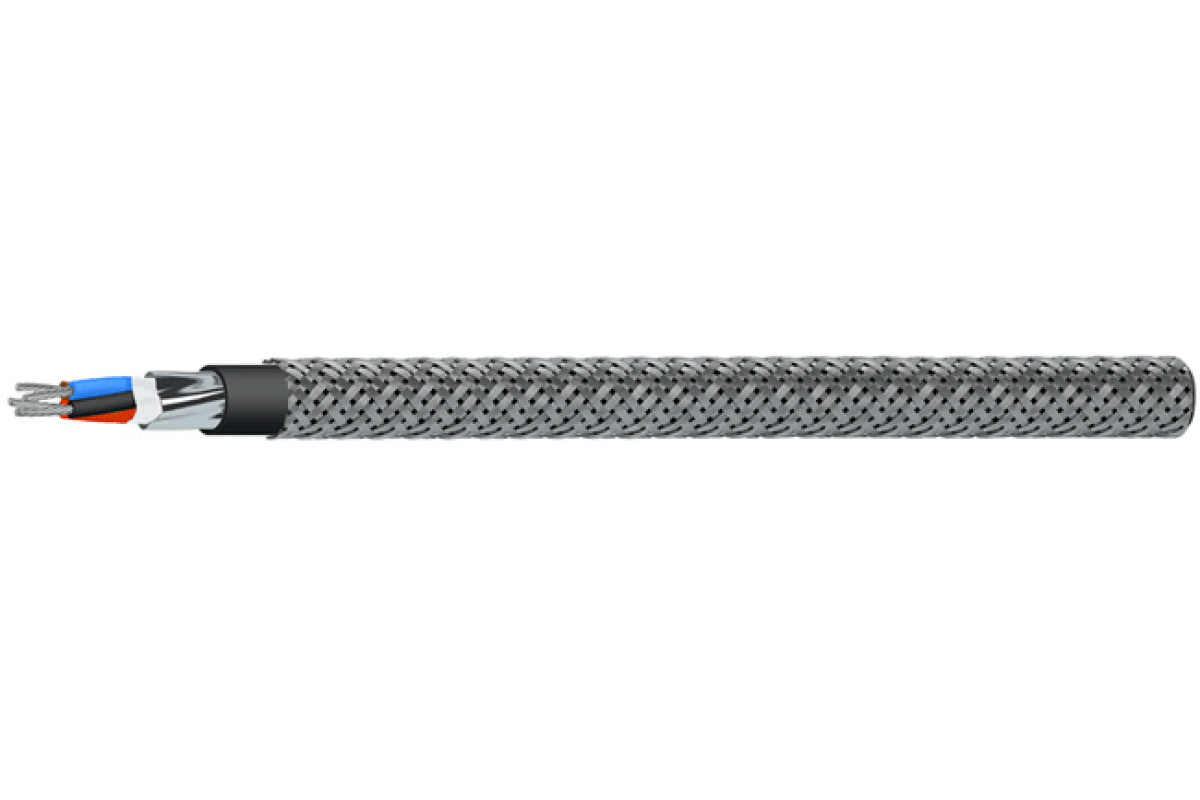

Конструкция Кабель СКАБ 250КГнг(А)-HF-ХЛл фов:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийные обязательства Кабель СКАБ 250КГнг(А)-HF-ХЛл фов:

кабелей СКАБ 250КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	9,7	10,9	11,4	12,1	13,1
5	10,2	11,5	12	12,8	14
6	11,6	12,2	12,7	13,6	14,9
7	11,6	12,2	12,7	13,6	14,9
8	12,1	12,8	13,4	14,4	15,8
10	13,5	14,3	15	16,2	17,9
12	13,7	14,6	15,4	16,6	18,3
14	14,2	15,2	15,9	17,3	19,1
19	15,4	16,4	17,3	18,8	21,4
24	17,3	18,5	19,6	21,9	24,4
27	17,5	18,8	19,9	22,3	24,9
30	18	19,4	21	23	26,1
37	19,2	21,1	22,4	24,5	27,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	127,1	162,4	178,7	212,2	264,7
5	142,8	182,2	202,5	241,8	306,2
6	173,7	201,9	226,5	270,7	347,3
7	181,6	212,6	240	289,8	375,9
8	198,6	231,9	262,4	322,6	418,1
10	233,2	275,7	314,1	385,5	505
12	254,2	301,7	345,7	431,3	568,9
14	275,4	331,2	381,8	478,2	637,5
19	331,6	400,6	469	595,9	825
24	399,7	486,2	569,1	751,7	1 014,8
27	426,3	521,7	617	813,5	1 108,7
30	456,9	565,2	685,1	880,9	1 227,6
37	528,5	677,4	801,3	1 039,4	1 460,5

Электрические параметры СКАБ 250КГнг(А)-HF-ХЛл фов

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	38,8	43,8	48,8	52,2	56,5	67,2	73,7	81,0	98,9	119,9	129,0	155,0	180,0
0,75	40,7	46,0	51,2	54,8	59,3	70,6	77,4	85,1	103,8	125,9	135,4	162,8	189,0
1,0	43,6	49,4	55,2	59,2	64,1	76,6	84,1	92,5	113,2	154,8	165,7	177,8	206,7
1,5	48,6	55,2	61,9	66,5	72,1	86,5	95,2	105,0	128,9	176,1	188,7	202,7	236,2
2,5	55,9	63,9	71,9	77,4	84,2	101,4	111,8	140,5	171,1	230,2	246,0	263,7	307,3

ТУ 16.К99-061-2013
