СКАБ 250КГнг(А)-LS фов

Код товара: 2075

Доступность: На складе

Описание

СКАБ 250КГнг(А)-LS Nx2эхSл фов – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Оперативное назначение кабеля СКАБ 250КГнг(А)-LS фов

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Разрешено задействовать Кабель СКАБ 250КГнг(А)-LS фов:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

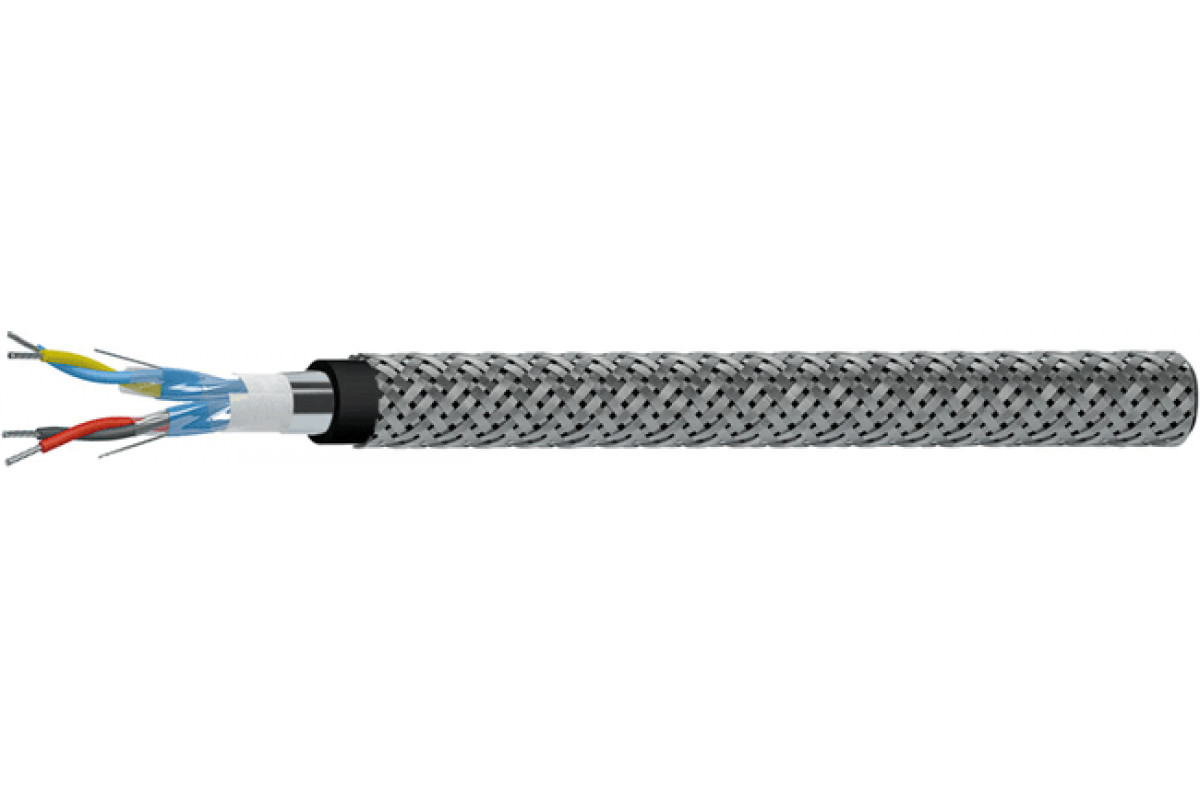

Конструкция Кабель СКАБ 250КГнг(А)-LS фов:

Количество пар: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Скрутка: парная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийное покрытие Кабель СКАБ 250КГнг(А)-LS фов:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	15	15,8	16,5	17,7	19,4
3	15	15,9	16,7	18	19,8
4	16,1	17,1	18	19,4	21,9
5	17,3	18,5	19,4	21,6	23,8
6	18,6	19,9	21,4	23,2	26,3
7	18,6	19,9	21,4	23,2	26,3
8	19,9	21,8	22,9	24,9	28,2
10	23,4	25	27	29,4	32,7
12	24	26,2	27,7	30,2	33,7
14	25,1	27,4	29	31,7	35,4
16	26,8	28,8	30,5	33,3	38,7
20	29,4	31,6	33,5	37,2	42,5
24	32,4	34,9	38,4	42	47,1

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,5	0,75	1	1,5	2,5
2	224,7	250,3	272,1	313	376,6
3	248,6	280,8	310,5	363,3	449,4
4	287,1	327,5	363,1	428,5	560,9
5	327,8	374,9	421	522,5	655,6
6	367,2	421,9	499,2	595,7	780
7	389,3	450	533,3	641,2	845
8	431,6	519,7	590,7	714,1	943
10	543,9	632,1	740,8	894,8	1 149,1
12	598,1	727,3	822,6	1 002,8	1 298,3
14	659,4	802,5	913,8	1 120,1	1 451,6
16	751,3	883,8	1 007,4	1 238,5	1 796,8
20	883,7	1 043,8	1 193,5	1 512,5	2 140
24	1 022,6	1 213,2	1 565,8	1 917,3	2 494,7

Электрические параметры СКАБ 250КГнг(А)-LS фов

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число пар
Ном. сеч. жил, мм²	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	49,1	55,0	63,9	73,6	83,3	90,0	98,3	137,3	150,6	165,9	203,1	238,8	276,7
0,75	51,6	57,7	67,1	77,3	87,5	94,5	103,2	144,2	158,1	174,2	213,3	250,7	290,5
1,0	55,5	62,3	72,6	83,8	95,1	102,9	129,7	156,8	172,2	212,6	233,5	273,3	317,0
1,5	62,1	70,0	81,9	94,8	125,4	134,9	146,8	200,9	219,5	242,5	265,1	310,9	394,9
2,5	72,0	81,6	95,8	129,6	146,7	158,2	194,8	237,0	259,4	285,4	312,5	401,7	466,0
