СКАБ 660Кнг(А)-FRHF-ХЛл фо

Производитель: НПП Спецкабель
Код товара: 2057
Доступность: На складе

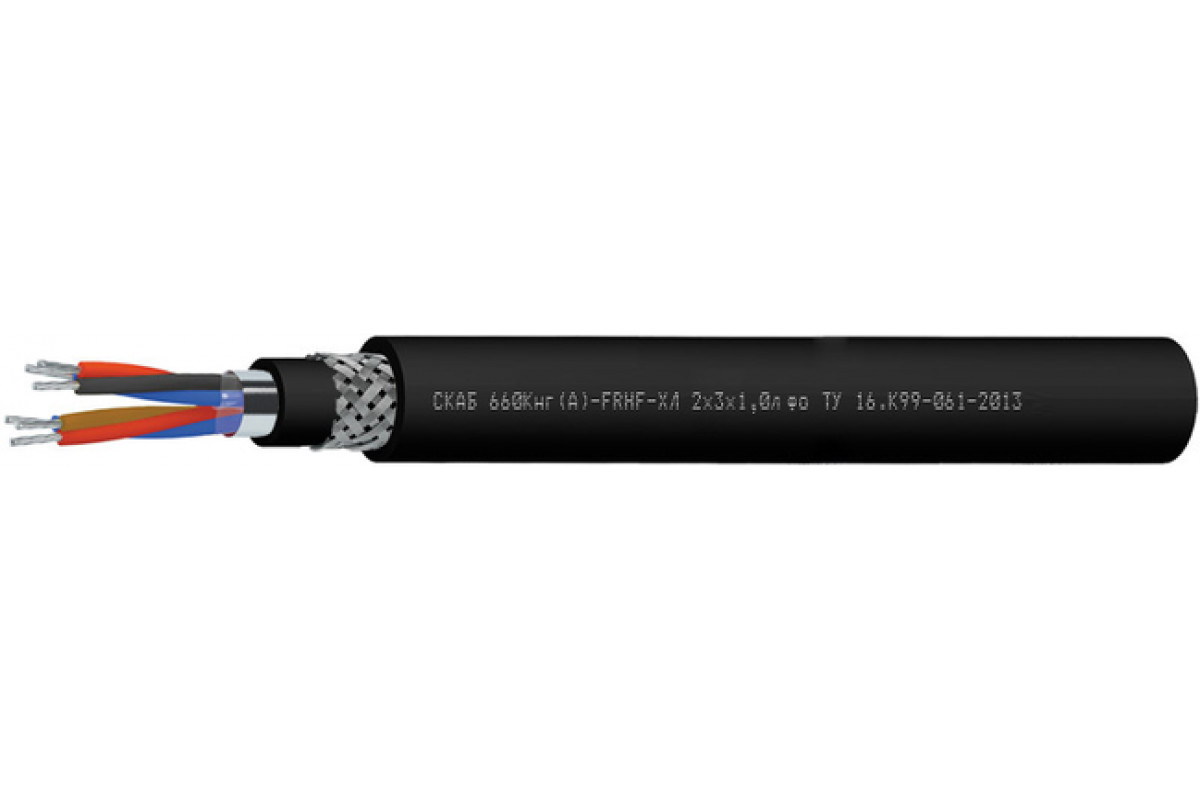

СКАБ 660Кнг(А)-FRHF-ХЛ Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Техническое назначение кабеля СКАБ 660Кнг(А)-FRHF-ХЛл фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешено применять Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фо:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фо:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Общий экран: из алюмолавсановой ленты

    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок работы Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фо:

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    115,115,515,916,617,5
    221,322,72325,227
    322,323,72526,328,3
    424,425,926,828,431
    526,627,828,831,133,5
    628,530,331,533,436,5
    728,530,331,533,436,5
    830,832,333,636,139,1
    1035,637,438,942,946,9
    1236,538,44044,148,2
    1438,140,143,246,150,5
    164043,545,348,753,5
    2045,147,949,953,959
    2449,953,155,459,765,6

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1270,7291,4309,1341,3392,6
    2449,1512,4525638,5742,5
    3507,6582,6654,6743882,9
    4607,6695,9757,28691 076,8
    5711,7790,8863,91 029,91 241,8
    6796,1918,61 004,31 165,71 452
    7834,4966,71 0621 241,71 558,7
    8947,91 066,21 172,61 410,41 736,4
    101 169,81 317,81 452,41 896,52 353,8
    121 2721 437,11 596,42 078,12 609,8
    141 387,71 577,11 947,42 293,72 902,3
    161 512,61 920,62 125,62 559,23 241,8
    201 958,92 282,62 5393 065,73 892,2
    242 294,72 678,22 986,53 6014 592,8

    Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    151,8

    236,1

    301,1

    338,2

    379,2

    449,0

    474,8

    512,2

    606,4

    653,7

    710,4

    850,2

    986,1

    1129,4

    0,75

    159,4

    247,9

    316,2

    355,1

    398,2

    471,4

    498,5

    537,8

    636,7

    686,4

    745,9

    892,7

    1035,4

    1185,9

    1,0

    165,5

    308,1

    331,2

    372,8

    418,9

    496,2

    525,3

    567,3

    672,9

    726,4

    874,5

    954,2

    1097,7

    1313,5

    1,5

    175,6

    330,2

    356,2

    402,4

    484,3

    540,9

    573,5

    616,4

    816,8

    878,9

    963,1

    1041,8

    1206,1

    1438,4

    2,5

    190,8

    363,3

    393,6

    477,7

    542,0

    603,0

    640,7

    690,1

    923,6

    995,7

    1082,4

    1177,8

    1420,0

    1625,8


    ТУ 16.К99-061-2013
