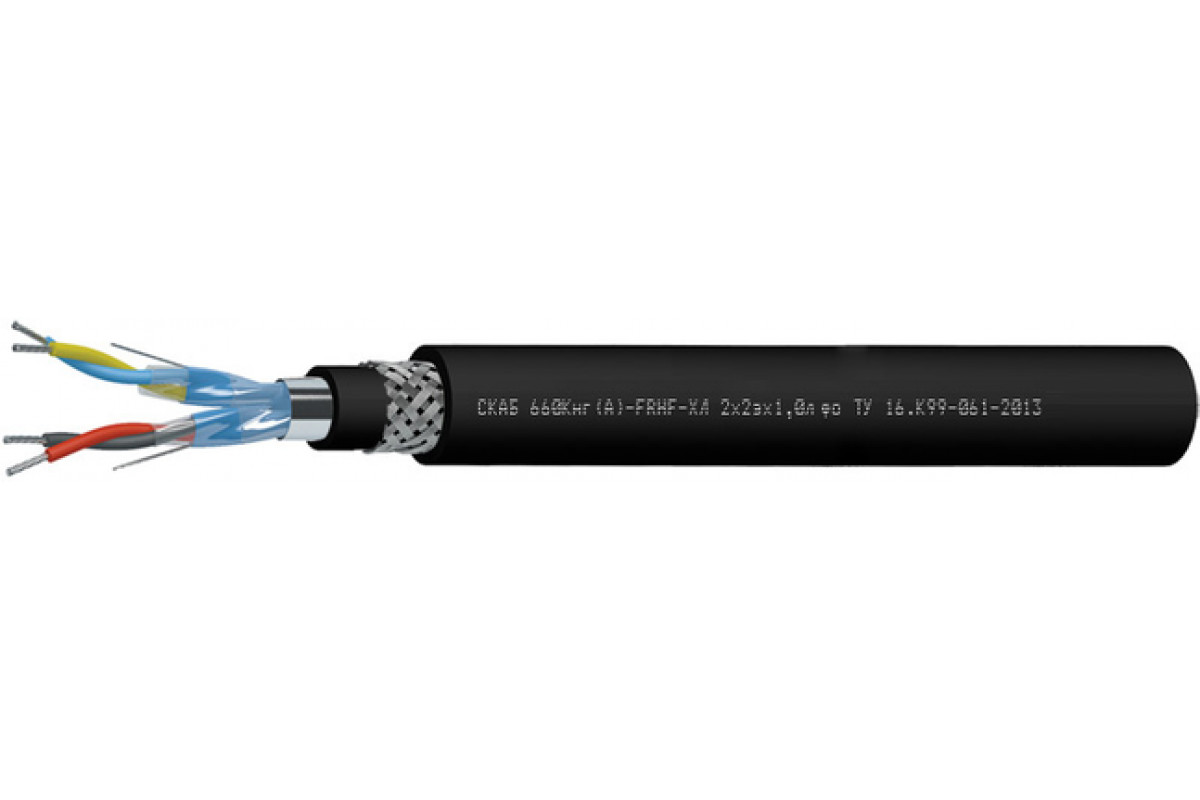

СКАБ 660Кнг(А)-FRHF-ХЛ фо

Производитель: НПП Спецкабель
Код товара: 2056
Доступность: На складе
СКАБ 660Кнг(А)-FRHF-ХЛ Nx2эхSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие, бронированные

Функциональное применение кабеля СКАБ 660Кнг(А)-FRHF-ХЛ фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешается использовать Кабель СКАБ 660Кнг(А)-FRHF-ХЛ фо:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В химически агрессивных средах
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛ фо:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Период гарантии Кабель СКАБ 660Кнг(А)-FRHF-ХЛ фо:

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    221,422,222,92526,7
    322,323,22426,228
    424,825,826,728,130,7
    526,627,828,730,933,1
    628,530,331,333,136,1
    728,530,331,333,136,1
    830,932,333,435,838,6
    1035,737,338,841,745,8
    1236,638,339,843,747,1
    1438,240,143,146,149,3
    164043,445,148,351,8
    2045,247,849,753,458,2
    24505355,159,164,7

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2438,2473,2501,7602,3685,4
    3493,3536,1570,6689,5795,1
    4611,9663,3711,6797,5962,6
    5687,9750,1807,19391 103,6
    6768,2869,8936,21 058,11 284
    7801,59109831 117,61 364,6
    89091 000,71 085,11 267,61 511,9
    101 121,21 236,71 339,61 566,12 031,4
    121 215,41 340,11 461,61 870,22 232,9
    141 325,41 4681 790,42 096,42 461,1
    161 438,21 791,41 946,42 283,12 695,3
    201 872,72 121,22 315,12 729,23 355,4
    242 194,82 484,62 713,33 199,83 936,6

    Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛ фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке


    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    160,4

    169,0

    187,7

    208,8

    286,9

    299,6

    318,3

    446,1

    470,5

    506,1

    540,4

    610,3

    688,9

    0,75

    168,4

    177,5

    197,1

    219,2

    301,2

    314,6

    334,2

    468,4

    494,0

    531,4

    567,4

    640,8

    723,3

    1,0

    177,1

    187,1

    208,3

    232,1

    318,4

    333,0

    354,2

    496,3

    527,7

    564,2

    603,2

    682,6

    893,5

    1,5

    191,6

    203,0

    226,9

    316,0

    347,1

    363,6

    387,5

    546,3

    577,8

    619,0

    662,8

    861,7

    982,8

    2,5

    271,7

    285,9

    317,9

    354,1

    467,6

    488,7

    523,4

    615,9

    653,0

    807,0

    863,1

    988,0

    1261,1


    ТУ 16.К99-061-2013
