СКАБ 660Кнг(А)-FRHF-ХЛл фо

Производитель: НПП Спецкабель
Код товара: 2055
Доступность: На складе
СКАБ 660Кнг(А)-FRHF-ХЛ Nx2xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочая характеристика кабеля СКАБ 660Кнг(А)-FRHF-ХЛл фо

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено задействовать Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фо:

  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 10?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

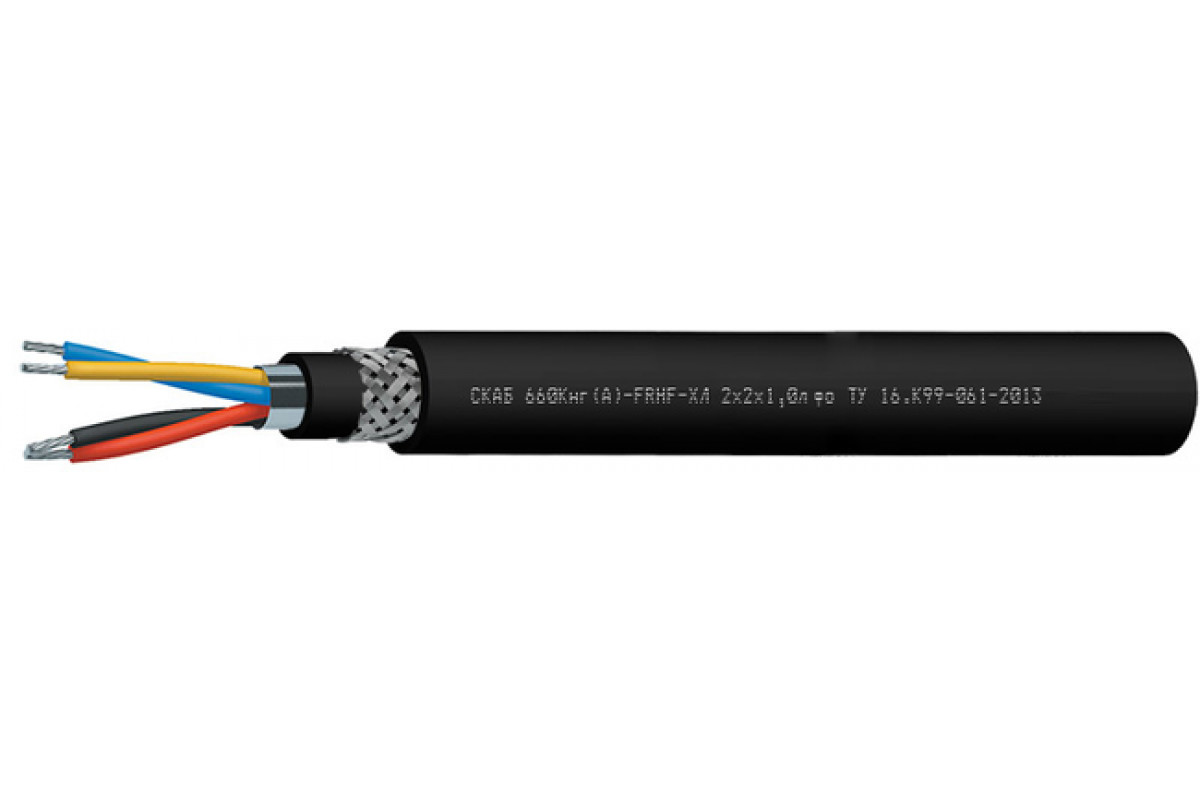

    Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фо:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Общий экран: из алюмолавсановой ленты
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный период функционирования Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фо:

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,915,115,41616,9
    220,521,32223,225,8
    321,322,22325,227
    422,824,325,627,129,1
    525,426,527,529,131,9
    627,228,429,531,834,3
    727,228,429,531,834,3
    828,930,83233,937,1
    1033,535,53739,444,1
    1234,336,53841,345,3
    1436,238,139,743,747,8
    1637,939,94346,250,1
    2042,84547,350,555,5
    2447,349,851,956,461,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1228,1263,5279305343,6
    2404,9436,9465515645,4
    3450488,2525638,9742,5
    4508,8581,7649,2734,5864,8
    5620,5681,7736,4836,51 026,5
    6689759,1823,29721 156,7
    7714,5791,2861,61 022,71 227,8
    8782,6898,7979,41 126,91 394,8
    10966,31 105,71 208,51 392,21 878,6
    121 036,61 1951 314,11 669,22 063,5
    141 162,51 301,41 434,61 861,22 314
    161 257,41 414,71 748,42 077,42 529,3
    201 639,71 837,22 073,62 422,83 031
    241 916,12 150,72 374,42 895,83 550,3

    Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл фо

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    140,9

    214,8

    228,7

    301,9

    335,5

    369,1

    388,0

    443,4

    525,1

    560,0

    603,6

    649,6

    835,1

    946,3

    0,75

    147,9

    225,5

    240,1

    317,0

    352,3

    387,6

    407,4

    465,6

    551,4

    588,0

    633,8

    682,1

    876,9

    993,6

    1,0

    153,2

    235,5

    251,3

    331,9

    369,6

    437,1

    459,0

    489,7

    581,0

    620,4

    669,5

    804,9

    926,7

    1056,0

    1,5

    161,9

    301,3

    319,5

    356,7

    398,3

    471,5

    499,3

    533,3

    630,3

    674,4

    814,1

    884,5

    1009,7

    1207,9

    2,5

    179,9

    335,8

    357,1

    399,6

    482,8

    532,7

    560,9

    599,9

    806,6

    860,0

    926,9

    997,5

    1201,4

    1365,4


    ТУ 16.К99-061-2013
