СКАБ 250КУнг(C)-FRHF-ХЛл фо

Код товара: 2013

Доступность: На складе

Описание

СКАБ 250КУнг(C)-FRHF-ХЛ NxSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Рабочее свойство кабеля СКАБ 250КУнг(C)-FRHF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно задействовать Кабель СКАБ 250КУнг(C)-FRHF-ХЛл фо:

В грунтах категории I — III

В искробезопасных цепях Ex-i

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

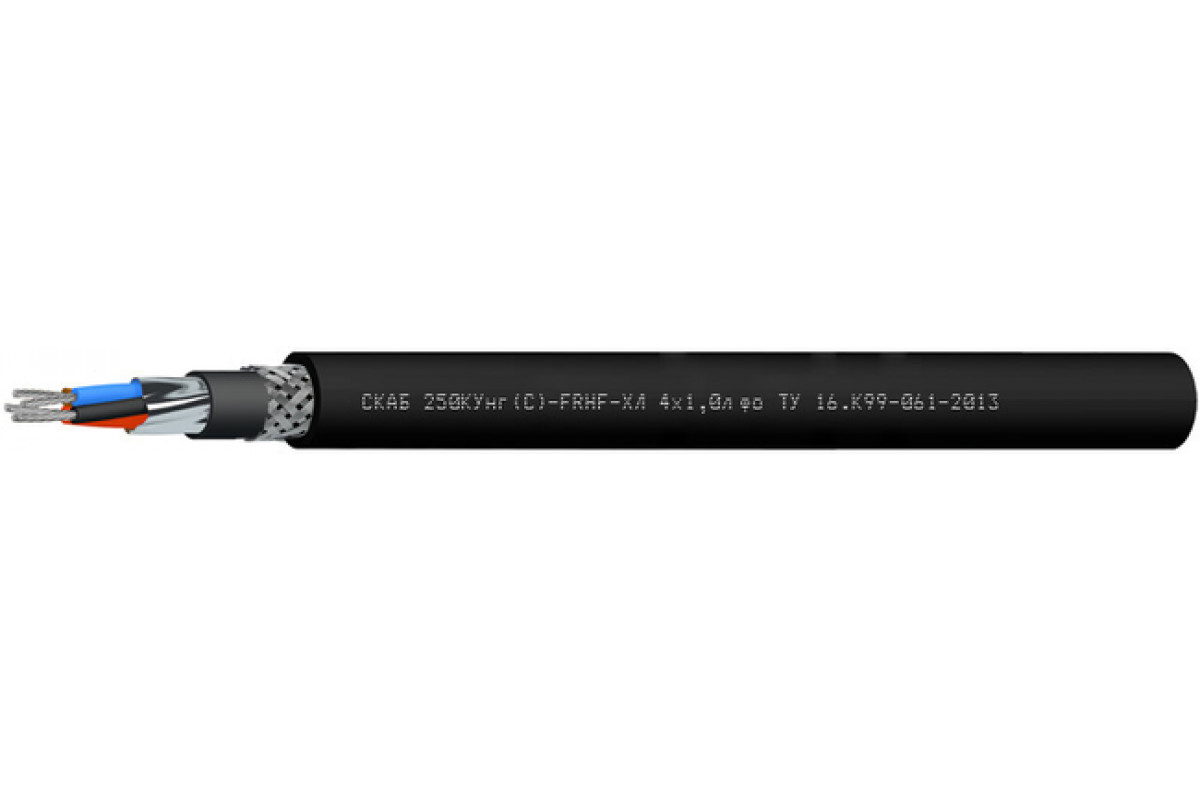

Конструкция Кабель СКАБ 250КУнг(C)-FRHF-ХЛл фо:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок сохранения характеристик Кабель СКАБ 250КУнг(C)-FRHF-ХЛл фо:

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	13,6	14,9	15,3	16,1	17,1
5	15,1	15,6	16,1	16,9	18,1
6	15,8	16,4	16,9	17,8	19,1
7	15,8	16,4	16,9	17,8	19,1
8	16,4	17,1	17,7	18,7	20,1
10	18,1	18,9	19,6	20,8	22,5
12	18,4	19,3	20	21,3	23
14	19	19,9	20,7	22	24,4
19	20,4	21,4	22,3	24,3	26,8
24	22,7	24,8	25,9	27,7	30,7
27	23	25,2	26,3	28,1	31,2
30	23,6	25,8	27	28,9	32,1
37	25,9	27,3	28,6	31,2	34,1

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	226	269,6	291,7	329,6	390,3
5	271,7	297,9	323,4	370,3	445,2
6	295,5	328,1	357,2	410,4	497,4
7	305,5	341,2	373,3	432,4	529,2
8	330,8	371,2	406	475	583,6
10	385,5	434,3	479,7	563,9	697,9
12	412,2	467	519,1	617,6	772,5
14	444,5	507,4	568,4	676,8	878,3
19	525,7	606,4	683,1	847,8	1 106,1
24	623,6	771	868,4	1 048,9	1 371,6
27	659,8	817,6	925	1 123,8	1 480,7
30	702,4	872,2	989,3	1 210,4	1 598,3
37	848	996,9	1 139,8	1 433,7	1 868,4

Электрические параметры СКАБ 250КУнг(C)-FRHF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	126,3	137,3	148,4	154,4	163,0	187,6	198,3	211,8	244,1	347,2	362,4	381,0	495,8
0,75	132,6	144,2	155,8	162,1	171,1	197,0	208,2	222,4	256,3	364,6	380,5	400,0	520,6
1,0	138,6	151,2	163,7	170,6	180,3	208,2	220,5	235,9	332,0	387,6	404,9	426,2	554,0
1,5	148,7	162,8	176,9	184,6	195,6	227,0	240,9	317,0	363,3	501,4	522,3	548,4	613,4
2,5	163,7	180,2	196,6	205,8	218,6	315,3	333,1	355,9	410,3	578,6	603,2	634,0	706,1

ТУ 16.К99-061-2013
