СКАБ 660КГнг(А)-HF-ХЛл фо

СКАБ 660КГнг(А)-HF-ХЛ Nx3xSл фо – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Рабочая функция кабеля СКАБ 660КГнг(А)-HF-ХЛл фо

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено применять Кабель СКАБ 660КГнг(А)-HF-ХЛл фо:

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

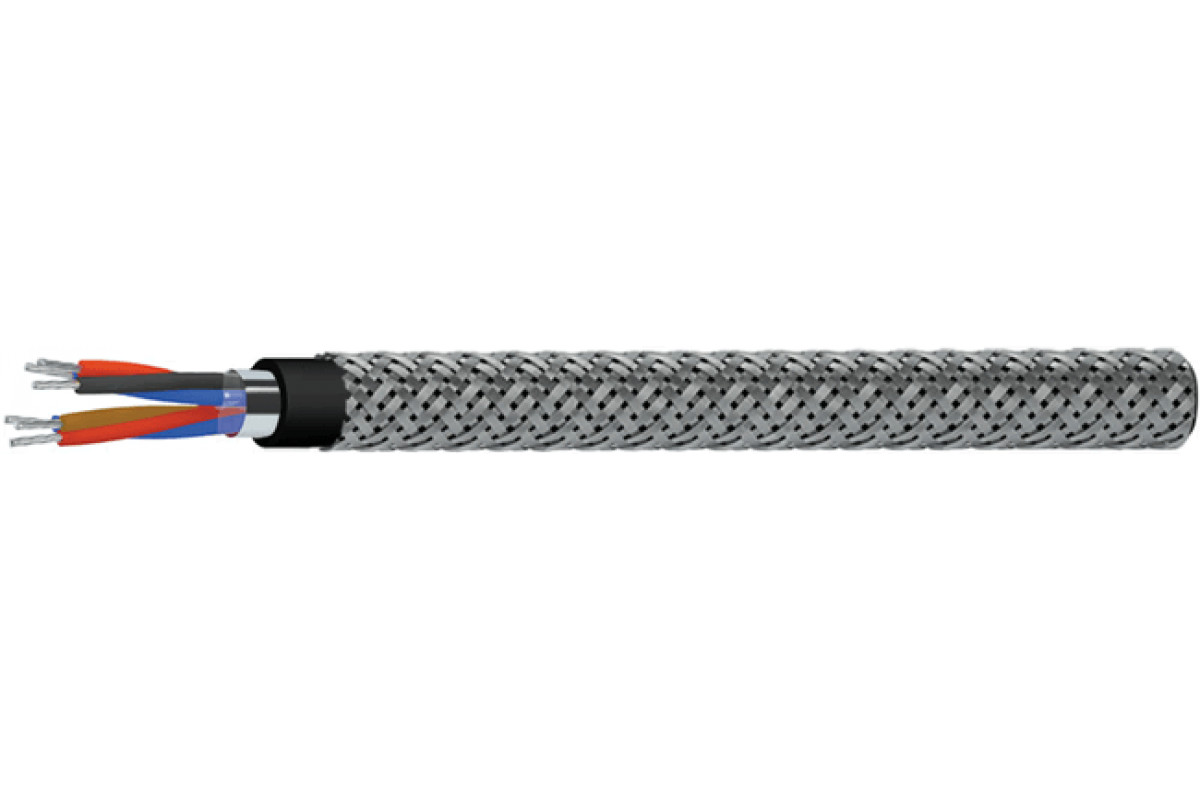

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛл фо:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Общий экран: из алюмолавсановой ленты
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Продолжительность гарантии Кабель СКАБ 660КГнг(А)-HF-ХЛл фо:

кабелей СКАБ 660КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	9,4	9,9	10,3	11,7	12,6
2	15,1	16	16,8	18,1	19,9
3	15,9	16,9	17,7	19,1	21,5
4	17,2	18,3	19,2	21,2	23,4
5	18,6	19,8	21,4	23,1	25,5
6	20,1	21,9	23,1	25,5	28,2
7	20,1	21,9	23,1	25,5	28,2
8	22,1	23,6	24,8	27,5	30,4
10	25,5	27,8	29,4	32	35,6
12	26,8	28,6	30,3	32,9	37,2
14	28,1	30	31,8	34,6	40
16	29,5	31,6	33,4	37	42,1
20	32,5	34,9	36,9	41,7	46,5
24	35,9	40	41,9	46,2	52,1

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	117,3	131,9	145,6	188,5	229,3
2	229,4	258,8	286,2	340,2	422,5
3	268,3	307	345	418	550,6
4	314,8	366,4	414,5	524,3	674,5
5	362,5	423,1	503,6	618,4	800
6	412,8	506,1	576,4	733,2	952,7
7	442,1	544,6	623,8	798	1 046,8
8	511,5	608,6	696,4	893,1	1 175,8
10	619,4	767,2	881	1 094,9	1 442,4
12	715,4	854,5	986,2	1 236	1 679,9
14	793,3	952,9	1 106,3	1 391,9	2 047,4
16	874,6	1 055,6	1 223,2	1 583,9	2 281,1
20	1 037,7	1 260,5	1 465,9	2 057,5	2 745,9
24	1 209	1 652,6	1 869	2 410,8	3 274

Электрические параметры СКАБ 660КГнг(А)-HF-ХЛл фо

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
