СКАБ 660Кнг(А)-FRHF-ХЛл фв

СКАБ 660Кнг(А)-FRHF-ХЛ NxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Эксплуатационная цель кабеля СКАБ 660Кнг(А)-FRHF-ХЛл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

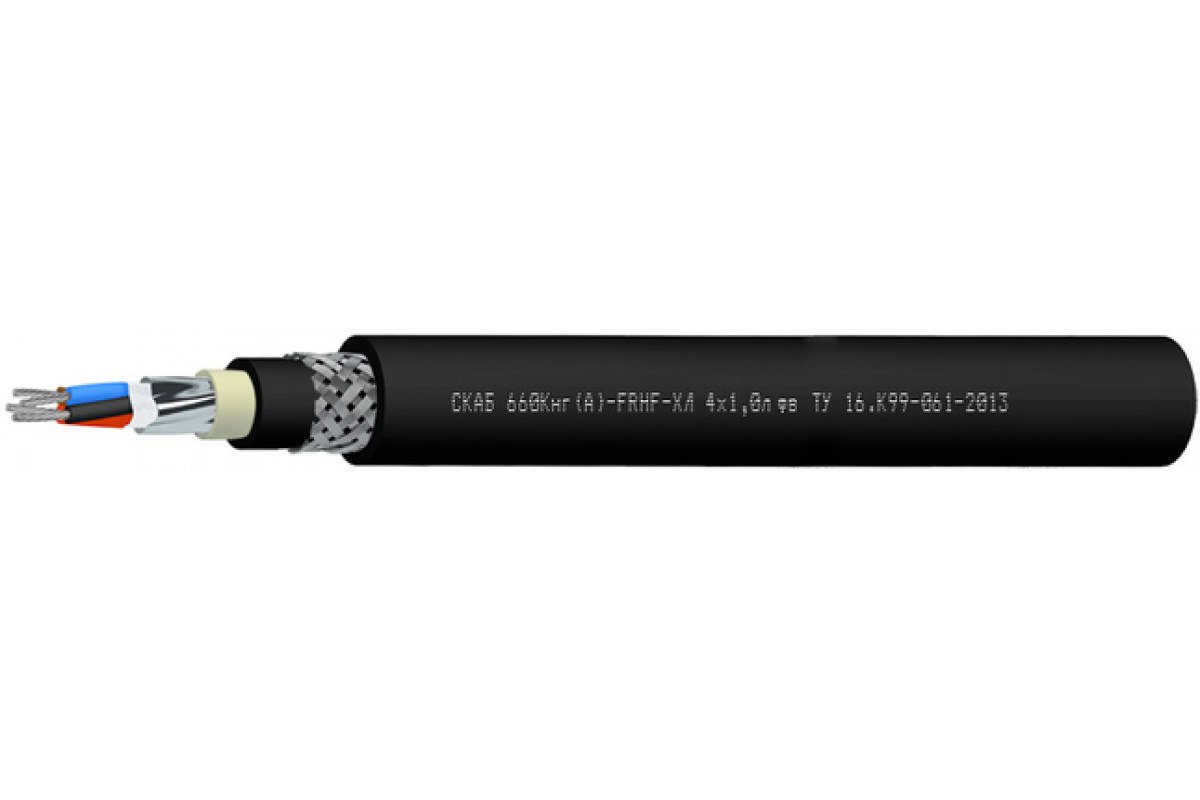

Конструкция Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фв:

Количество жил: 4-37
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийная поддержка Кабель СКАБ 660Кнг(А)-FRHF-ХЛл фв:

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	18,4	18,9	19,4	20,1	21,1
5	19,9	20,4	20,9	21,7	22,9
6	20,2	20,8	21,3	22,2	23,5
7	20,2	20,8	21,3	22,2	23,5
8	21	21,7	22,3	23,3	25,6
10	23,1	24,4	25,5	26,7	28,4
12	23,5	25,3	26	27,2	29
14	25,1	26,1	26,9	28,2	30,5
19	26,9	27,9	28,8	30,8	32,9
24	29,8	31,5	32,6	34,4	37,7
27	30,2	32	33,1	35,3	38,3
30	30,9	32,8	33,9	36,3	39,4
37	32,7	34,6	36,3	38,4	43,1

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	420,6	449,1	474,7	521,4	592
5	479,3	513	544,9	600,7	686,9
6	498,6	537,8	571,5	637,9	737
7	512,6	555,1	592,1	664,8	774,4
8	551,5	599,6	643,6	720,9	896,7
10	638,7	722,2	798,9	901,4	1 058,8
12	680	795,1	858,2	972,7	1 152,1
14	777,4	855	925,1	1 054,9	1 288,6
19	901	997,1	1 088,2	1 286,9	1 553,1
24	1 060,7	1 211,9	1 325,9	1 536,9	1 942,5
27	1 116,9	1 280,9	1 402,2	1 667,3	2 073,1
30	1 179,7	1 359,1	1 493,6	1 779,5	2 220,9
37	1 331,7	1 538,9	1 736	2 039,4	2 753,4

Электрические параметры СКАБ 660Кнг(А)-FRHF-ХЛл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)	660 (1000)	660 (1000)	660 (1000)	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	166,2	182,4	198,5	207,7	220,4	256,1	318,0	340,1	393,0	492,0	515,9	547,8	615,0
0,75	174,5	191,5	208,4	218,1	231,4	268,9	333,9	357,1	412,6	516,6	541,7	575,2	645,7
1,0	181,6	199,7	217,8	228,2	242,5	330,4	350,4	375,3	434,9	545,1	575,4	607,8	683,5
1,5	193,5	213,5	233,5	245,1	260,9	355,6	377,9	405,6	502,0	595,8	626,0	662,1	746,6
2,5	211,3	234,1	257,0	270,4	336,9	393,4	419,1	481,0	563,3	674,7	709,8	751,5	935,0

ТУ 16.К99-061-2013
