СКАБ 660Кнг(А)-FRLS фв

Производитель: НПП Спецкабель
Код товара: 1904
Доступность: На складе
СКАБ 660Кнг(А)-FRLS Nx3эxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Эксплуатационная функция кабеля СКАБ 660Кнг(А)-FRLS фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Возможно эксплуатировать Кабель СКАБ 660Кнг(А)-FRLS фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • Внутри и вне помещений
  • В грунтах категории I — III
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 10?DH
    эксплуатация: 10?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

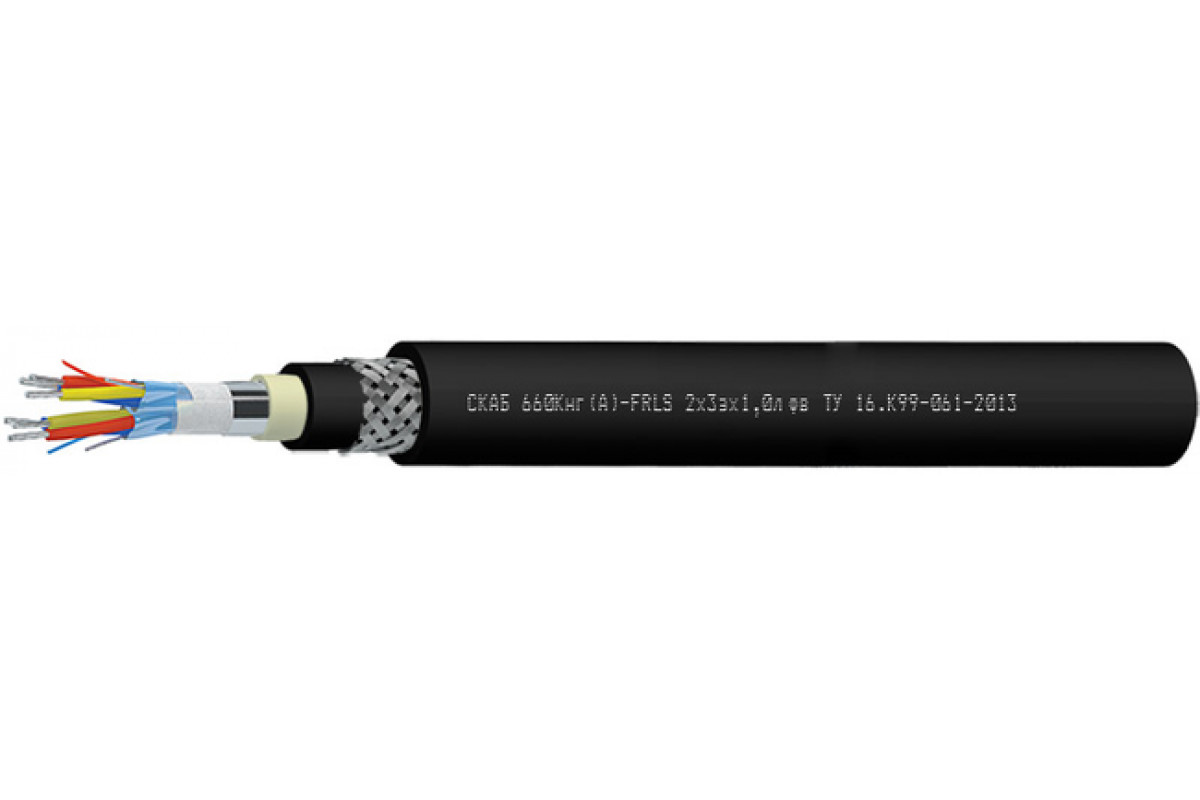

    Конструкция Кабель СКАБ 660Кнг(А)-FRLS фв:


    Количество жил: 2-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты

    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок безотказной работы Кабель СКАБ 660Кнг(А)-FRLS фв:

    кабелей СКАБ 660Кнг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    226,327,22829,331,6
    326,727,728,530,432,4
    428,529,53132,534,7
    530,932,133,235,337,7
    632,934,335,837,841
    732,934,735,837,841
    835,336,838,140,244,6
    104043,244,747,751,3
    1241,544,346,348,953,2
    1444,146,548,251,155,6
    1646,548,650,453,958,6
    2050,553,455,459,264,5
    2455,758,861,165,571,9

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2730,5783825903,31 057,9
    3792,2855,19121 044,41 203
    4896,5971,91 071,11 199,41 398,1
    51 035,21 129,51 211,81 399,41 640,2
    61 148,21 254,31 391,41 569,41 890,1
    71 194,61 345,71 457,41 654,22 006,2
    81 344,61 477,51 598,41 822,32 375,1
    101 598,41 956,22 1122 450,32 911,9
    121 764,32 110,12 329,82 663,63 243,2
    142 071,32 339,52 544,82 918,33 577,1
    162 282,32 532,72 763,83 239,73 976,6
    202 632,32 987,83 267,53 838,84 742,7
    243 062,63 485,93 811,44 493,35 670,8

    Электрические параметры СКАБ 660Кнг(А)-FRLS фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    234,2

    254,1

    336,8

    378,3

    419,8

    474,6

    512,5

    608,0

    655,5

    712,8

    853,7

    991,0

    1135,9

    0,75

    245,9

    266,8

    353,6

    397,2

    440,8

    498,3

    538,1

    638,4

    688,3

    748,4

    896,4

    1040,5

    1192,7

    1,0

    306,0

    329,2

    371,3

    417,9

    495,9

    528,5

    567,5

    674,6

    728,4

    877,6

    957,9

    1102,8

    1265,4

    1,5

    328,1

    354,2

    400,8

    483,4

    540,6

    573,3

    616,6

    818,9

    881,4

    966,1

    1045,5

    1211,2

    1445,6

    2,5

    361,3

    391,6

    476,1

    541,0

    602,6

    640,6

    690,3

    925,7

    998,1

    1090,1

    1181,5

    1425,5

    1633,0


    ТУ 16.К99-061-2013
