СКАБ 660КГнг(А)-FRLSл фв

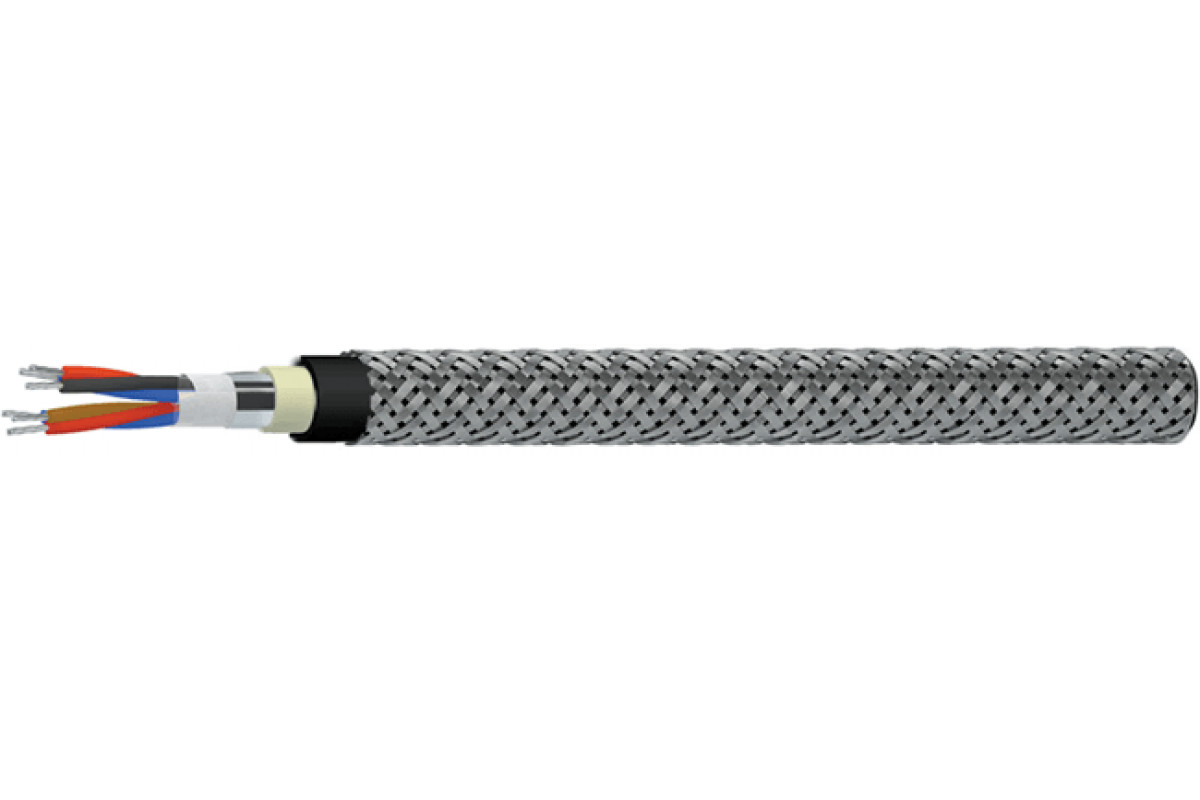

СКАБ 660КГнг(А)-FRLS Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Рабочая задача кабеля СКАБ 660КГнг(А)-FRLSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 660КГнг(А)-FRLSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГнг(А)-FRLSл фв:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный срок безотказной работы Кабель СКАБ 660КГнг(А)-FRLSл фв:

кабелей СКАБ 660КГнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	14,1	14,5	14,9	15,6	16,5
2	21,4	22,3	23,1	24,4	26,7
3	21,8	22,7	23,6	24,9	27,4
4	23,4	24,5	25,4	27,5	29,6
5	25,2	26,9	27,9	29,7	32,1
6	27,6	28,9	30,1	32	34,7
7	27,6	28,9	30,1	32	34,7
8	29,4	30,9	32,2	34,3	38,7
10	33,8	35,6	38,5	41,1	44,7
12	34,7	37,1	39,6	42,3	46
14	36,8	39,7	41,4	44,3	48,8
16	39,6	41,7	43,5	46,5	51,3
20	43,3	45,7	48,2	51,7	56,4
24	48,2	50,9	53,2	57,1	63

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	251,2	270,5	288,2	319,3	368,7
2	451,5	490,3	528,1	591,7	721
3	498,6	549,2	595,7	681,3	842,9
4	572,7	635,5	694,1	828,1	1 002,1
5	651,3	754	826,7	956,5	1 164,7
6	756,2	847,6	930,7	1 084,8	1 329,8
7	794,6	895,7	989,8	1 160,7	1 436,4
8	878,1	985,3	1 095,7	1 289,8	1 783,3
10	1 054,8	1 192,5	1 503,1	1 749	2 160,9
12	1 149,9	1 350,5	1 647,1	1 940,7	2 412,5
14	1 299,8	1 631,7	1 809,9	2 147,5	2 733
16	1 562	1 777,7	1 979,4	2 359,4	3 024
20	1 818,8	2 086,9	2 380,1	2 846,5	3 590,3
24	2 144,8	2 462	2 759,1	3 308,8	4 259,5

Электрические параметры СКАБ 660КГнг(А)-FRLSл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	62,2	107,2	140,2	165,6	192,8	229,5	250,3	275,9	335,2	375,0	418,7	491,8	585,0	685,9
0,75	65,3	112,6	147,2	173,9	202,4	241,0	262,8	289,7	352,0	393,7	439,6	516,4	614,3	720,2
1,0	68,7	135,0	156,1	184,9	215,5	256,7	280,3	309,2	376,0	421,2	500,3	552,7	658,2	791,8
1,5	74,4	147,2	171,0	203,2	247,8	284,3	310,8	341,6	445,5	497,3	554,5	613,1	733,4	879,9
2,5	82,9	165,5	193,3	241,0	283,0	323,6	354,5	390,2	508,7	569,1	635,6	705,7	864,2	1012,1

ТУ 16.К99-061-2013
