СКАБ 660КГнг(А)-FRLSл фв

Производитель: НПП Спецкабель
Код товара: 1886
Доступность: На складе
СКАБ 660КГнг(А)-FRLS Nx2xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки, огнестойкие, бронированные

Цель кабеля СКАБ 660КГнг(А)-FRLSл фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART

    • Разрешено задействовать Кабель СКАБ 660КГнг(А)-FRLSл фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –53 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

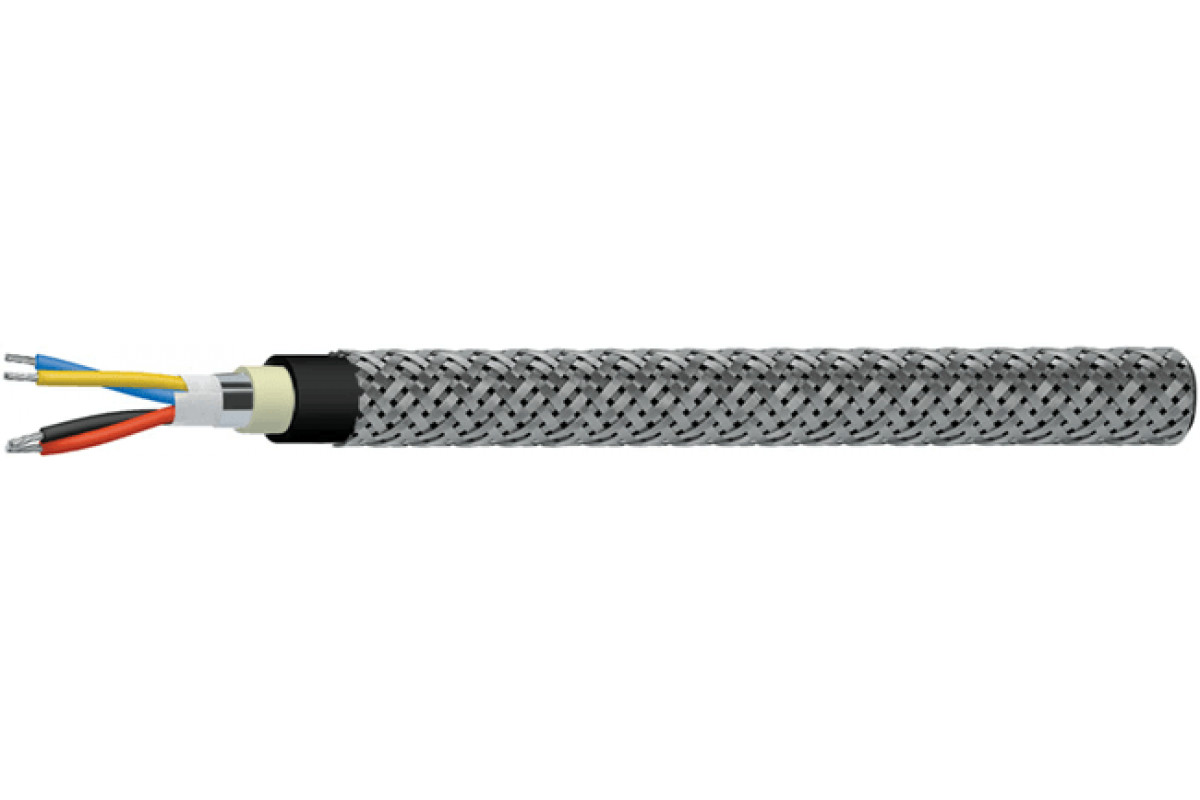

    Конструкция Кабель СКАБ 660КГнг(А)-FRLSл фв:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты

    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок сохранения характеристик Кабель СКАБ 660КГнг(А)-FRLSл фв:

    кабелей СКАБ 660КГнг(А)-FRLS

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
    Нераспространение горения при групповой прокладке (категория А)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    113,714,114,41515,9
    220,621,422,123,325
    320,821,722,523,826,1
    422,323,324,226,228,2
    52425,126,628,230,5
    626,327,528,630,432,9
    726,327,528,630,432,9
    82829,430,632,535,3
    1032,133,735,23942,3
    1232,934,736,74043,5
    1434,436,839,341,945,6
    1636,639,541,24448,4
    204143,245,148,853,3
    2445,148,150,253,859,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1229,4244,9257,5283321
    2408,3440,8468519595,9
    3439,9480,9514,2578,9708,3
    4497,8546,8591,7698,7825,3
    5562617,3700,1796,4951,1
    6651,3719783,5897,21 077,8
    7676,9751,1821,9947,91 148,9
    8742,7824,5904,21 046,51 274,4
    10885,3987,81 0871 442,41 741,1
    12957,91 073,61 220,51 572,91 911,1
    141 041,81 210,81 480,61 729,62 118,7
    161 1671 460,31 611,61 887,32 369,5
    201 503,41 691,81 872,12 261,22 799,1
    241 723,61 985,52 205,32 606,93 300,7

    Электрические параметры СКАБ 660КГнг(А)-FRLSл фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    100±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    54,3

    91,6

    104,1

    137,1

    157,8

    178,5

    193,0

    220,5

    267,8

    295,8

    327,3

    359,9

    455,1

    529,1

    0,75

    57,0

    96,2

    109,3

    144,0

    165,7

    187,4

    202,7

    231,5

    281,2

    310,6

    343,7

    377,9

    477,9

    555,6

    1,0

    59,7

    101,6

    115,8

    152,6

    175,9

    209,2

    225,9

    246,3

    299,5

    331,2

    366,9

    433,2

    510,6

    596,0

    1,5

    64,4

    126,5

    142,8

    166,9

    192,8

    229,5

    249,7

    272,5

    330,1

    365,7

    435,7

    478,5

    565,2

    680,2

    2,5

    72,1

    142,4

    161,4

    189,2

    231,4

    262,3

    284,2

    310,5

    407,4

    449,9

    498,0

    547,7

    669,8

    779,9


    ТУ 16.К99-061-2013
