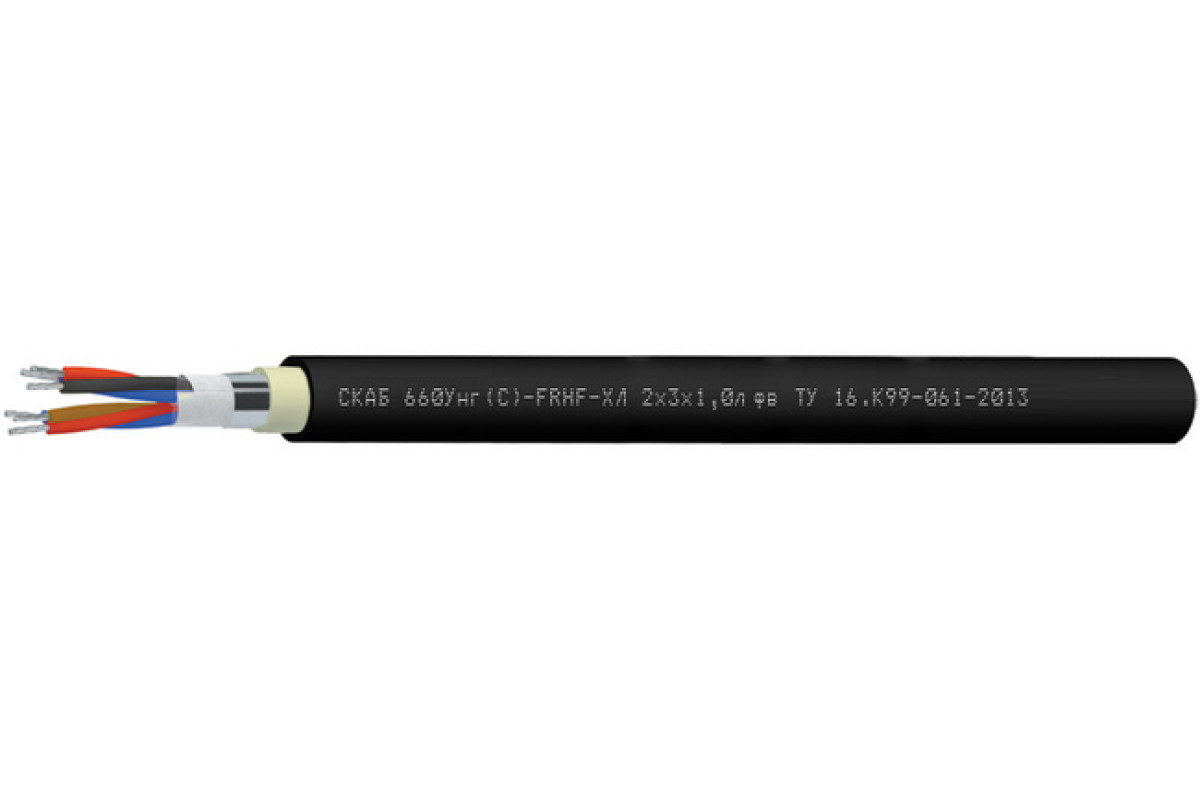

СКАБ 660Унг(С)-FRHF-ХЛл фв

Код товара: 1883

Доступность: На складе

Описание

СКАБ 660Унг(С)-FRHF-ХЛ Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие

Операционное применение кабеля СКАБ 660Унг(С)-FRHF-ХЛл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Можно эксплуатировать Кабель СКАБ 660Унг(С)-FRHF-ХЛл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Унг(С)-FRHF-ХЛл фв:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета

Срок службы по гарантии Кабель СКАБ 660Унг(С)-FRHF-ХЛл фв:

кабелей СКАБ 660Унг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	12,7	13,2	13,6	14,2	15,1
2	20,1	21	21,7	23	25,3
3	20,4	21,4	22,2	23,6	26
4	22	23,1	24	26,1	28,3
5	23,8	25,6	26,6	28,3	30,8
6	26,2	27,6	28,7	30,7	33,4
7	26,2	27,6	28,7	30,7	33,4
8	28,1	29,6	30,8	33	36,5
10	32,4	34,2	36,3	38,9	42,5
12	33,4	35,7	37,4	40	43,8
14	35,5	37,5	39,2	42	46,5
16	37,3	39,4	41,2	44,3	49
20	41	43,4	46	49,4	54,2
24	45,9	48,6	50,9	54,8	60,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	170,4	186,6	201,7	229,1	272,7
2	322,2	355,3	386,1	442,1	553,2
3	366,9	410,9	452,2	528,1	672,6
4	429,7	485,3	537,6	657,6	815,3
5	495,4	585,4	650	769,5	962,1
6	585,3	665,7	741,7	882,7	1 110,4
7	623,7	713,9	799,4	958,7	1 217
8	692	794,2	891,1	1 071,9	1 397,9
10	838,8	965,6	1 118,5	1 345,5	1 713,8
12	930,5	1 109,9	1 251,8	1 517,2	1 949,1
14	1 064,9	1 235,7	1 398,4	1 703,3	2 242,5
16	1 172,3	1 364,9	1 548,6	1 893,3	2 500,6
20	1 389,2	1 625,5	1 892,8	2 320,5	3 020
24	1 658	1 941,3	2 212,2	2 721,2	3 609,9

Электрические параметры СКАБ 660Унг(С)-FRHF-ХЛл фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	62,2	107,2	140,2	165,6	192,8	229,5	250,3	275,9	335,2	375,0	418,7	491,8	585,0	685,9
0,75	65,3	112,6	147,2	173,9	202,4	241,0	262,8	289,7	352,0	393,7	439,6	516,4	614,3	720,2
1,0	68,7	135,0	156,1	184,9	215,5	256,7	280,3	309,2	376,0	421,2	500,3	552,7	658,2	791,8
1,5	74,4	147,2	171,0	203,2	247,8	284,3	310,8	341,6	445,5	497,3	554,5	613,1	733,4	879,9
2,5	82,9	165,5	193,3	241,0	283,0	323,6	354,5	390,2	508,7	569,1	635,6	705,7	864,2	1012,1
