СКАБ 660нг(А)-FRHF-ХЛл фв

СКАБ 660нг(А)-FRHF-ХЛ Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие

Технологическая функция кабеля СКАБ 660нг(А)-FRHF-ХЛл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Можно эксплуатировать Кабель СКАБ 660нг(А)-FRHF-ХЛл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

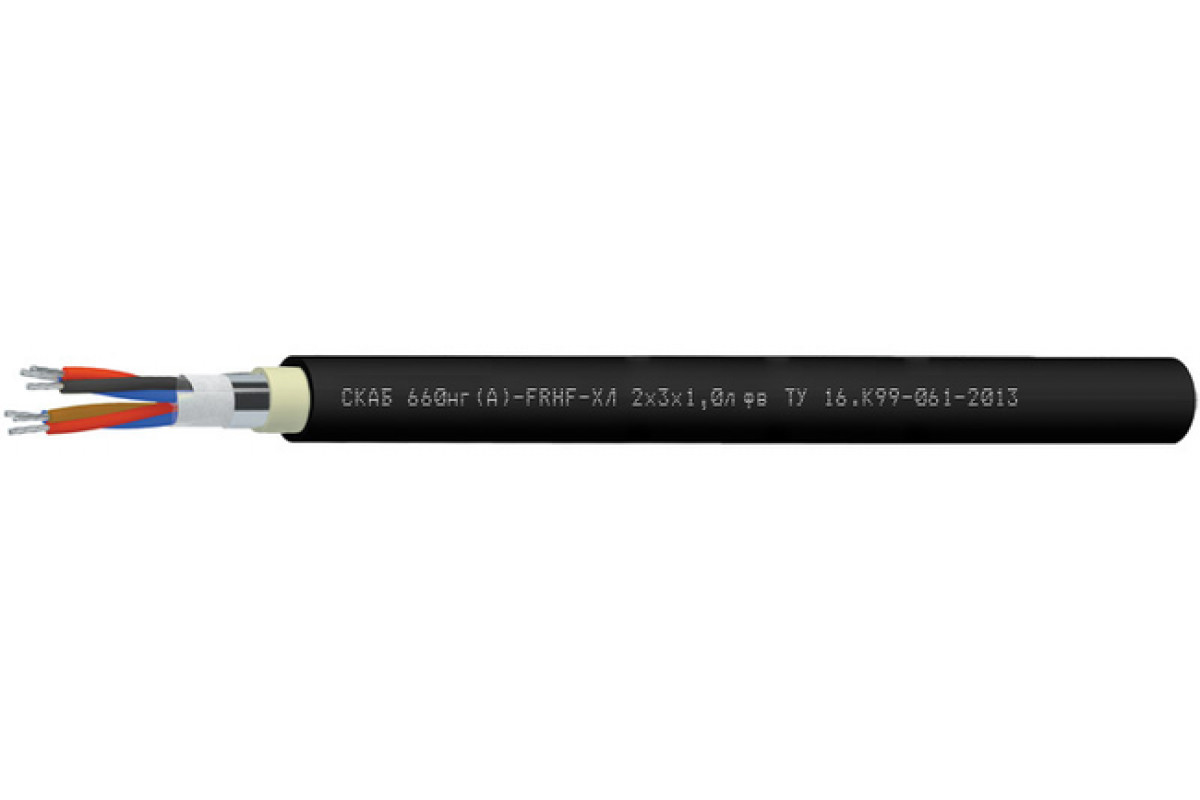

Конструкция Кабель СКАБ 660нг(А)-FRHF-ХЛл фв:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок работы Кабель СКАБ 660нг(А)-FRHF-ХЛл фв:

кабелей СКАБ 660нг(А)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	12,7	13,2	13,6	14,2	15,1
2	20,1	21	21,7	23	25,3
3	20,4	21,4	22,2	23,6	26
4	22	23,1	24	26,1	28,3
5	23,8	25,6	26,6	28,3	30,8
6	26,2	27,6	28,7	30,7	33,4
7	26,2	27,6	28,7	30,7	33,4
8	28,1	29,6	30,8	33	36,5
10	32,4	34,2	36,3	38,9	42,5
12	33,4	35,7	37,4	40	43,8
14	35,5	37,5	39,2	42	46,5
16	37,3	39,4	41,2	44,3	49
20	41	43,4	46	49,4	54,2
24	45,9	48,6	50,9	54,8	60,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	175,6	192	207,2	235	279
2	331,9	365,5	396,7	453,5	567,1
3	376,8	421,4	463,1	539,8	687
4	440,6	496,7	549,6	672	831,1
5	507,3	599,5	664,7	785,4	979,5
6	599,8	681,1	757,8	900	1 129,3
7	638,2	729,2	815,4	976	1 236
8	707,7	810,8	908,5	1 090,6	1 420,8
10	857,1	985,1	1 141,2	1 370	1 740,8
12	949,4	1 132,3	1 275,3	1 542,5	1 977
14	1 087,1	1 259,3	1 423,2	1 729,9	2 274,9
16	1 195,8	1 389,8	1 574,7	1 921,5	2 534,9
20	1 415,2	1 653,1	1 924,8	2 355	3 058,2
24	1 689,9	1 975,2	2 247,9	2 759,8	3 656,4

Электрические параметры СКАБ 660нг(А)-FRHF-ХЛл фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	62,2	107,2	140,2	165,6	192,8	229,5	250,3	275,9	335,2	375,0	418,7	491,8	585,0	685,9
0,75	65,3	112,6	147,2	173,9	202,4	241,0	262,8	289,7	352,0	393,7	439,6	516,4	614,3	720,2
1,0	68,7	135,0	156,1	184,9	215,5	256,7	280,3	309,2	376,0	421,2	500,3	552,7	658,2	791,8
1,5	74,4	147,2	171,0	203,2	247,8	284,3	310,8	341,6	445,5	497,3	554,5	613,1	733,4	879,9
2,5	82,9	165,5	193,3	241,0	283,0	323,6	354,5	390,2	508,7	569,1	635,6	705,7	864,2	1012,1

ТУ 16.К99-061-2013
