СКАБ 250КГнг(А)-FRHF-ХЛ фв

Производитель: НПП Спецкабель
Код товара: 1849
Доступность: На складе
СКАБ 250КГнг(А)-FRHF-ХЛ Nx3эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Рабочее применение кабеля СКАБ 250КГнг(А)-FRHF-ХЛ фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Разрешается задействовать Кабель СКАБ 250КГнг(А)-FRHF-ХЛ фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

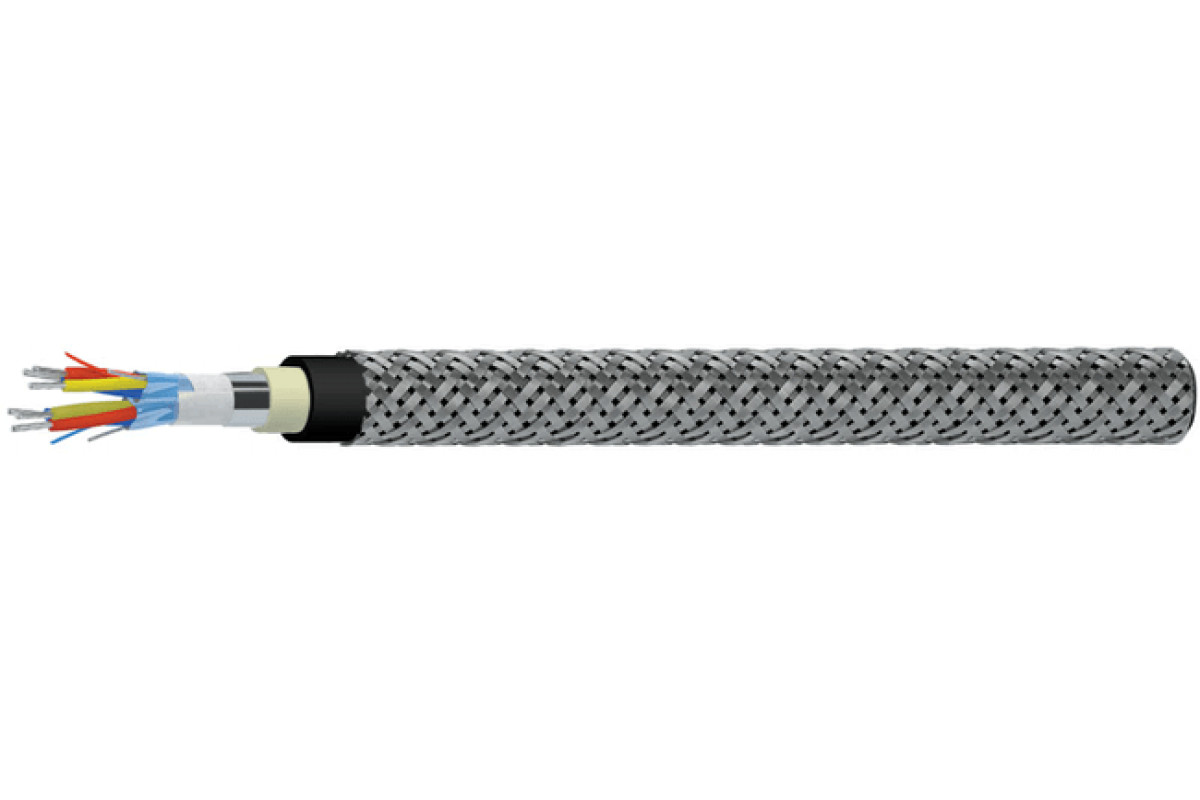

    Конструкция Кабель СКАБ 250КГнг(А)-FRHF-ХЛ фв:


    Количество троек: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты

    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Срок гарантии Кабель СКАБ 250КГнг(А)-FRHF-ХЛ фв:

    кабелей СКАБ 250КГнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    219,220,621,422,724,5
    319,420,921,823,125,1
    421,422,423,424,927,6
    522,924,125,227,429,9
    624,526,427,629,532,2
    724,526,427,629,532,2
    826,728,129,431,534,5
    1030,432,233,836,941,4
    1231,233,134,738,842,5
    1432,634,636,840,644,6
    1634,236,839,542,646,8
    2038,841,243,346,752
    2442,645,348,25257,4

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2380,6438,3470,5534,9632,2
    3423,4489,8536,1618,4742,2
    4504,9567,7623,2724,8916,7
    5574,1647,2716865,61 068,9
    6644754,1833,6984,21 220,9
    7679798,48871 055,21 321,5
    8773,6883,29821 172,51 474,3
    10926,81 062,71 185,81 453,51 985,4
    121 015,41 170,61 313,71 763,32 219,8
    141 116,21 291,41 495,51 955,42 475,2
    161 220,31 451,71 782,12 148,72 735,2
    201 613,21 861,92 089,52 545,13 316,8
    241 847,42 146,82 475,73 008,33 875,5

    Электрические параметры СКАБ 250КГнг(А)-FRHF-ХЛ фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число троек

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    67,9

    79,0

    94,1

    110,1

    143,5

    156,3

    171,4

    231,4

    257,7

    285,8

    314,8

    373,2

    469,5

    0,75

    71,3

    82,9

    98,8

    115,6

    150,7

    164,1

    180,0

    243,0

    270,6

    300,1

    330,5

    391,9

    493,0

    1,0

    76,4

    89,1

    106,4

    142,5

    162,4

    177,1

    194,3

    263,5

    292,2

    324,4

    357,6

    457,6

    533,6

    1,5

    84,9

    99,5

    136,7

    159,3

    181,9

    220,9

    241,7

    295,4

    328,2

    365,0

    402,8

    515,1

    603,4

    2,5

    115,2

    133,0

    157,9

    206,8

    236,8

    257,3

    281,9

    343,3

    415,2

    460,5

    507,1

    603,3

    751,7


    ТУ 16.К99-061-2013
