СКАБ 250Унг(С)-FRHF-ХЛ фв

Производитель: НПП Спецкабель
Код товара: 1837
Доступность: На складе
СКАБ 250Унг(С)-FRHF-ХЛ Nx2эхSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, огнестойкие

Функция кабеля СКАБ 250Унг(С)-FRHF-ХЛ фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

    • Можно использовать Кабель СКАБ 250Унг(С)-FRHF-ХЛ фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В химически агрессивных средах

    • Овальность поперечного сечения кабелей не более 10%

    Минимальный срок службы

    50 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +125
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

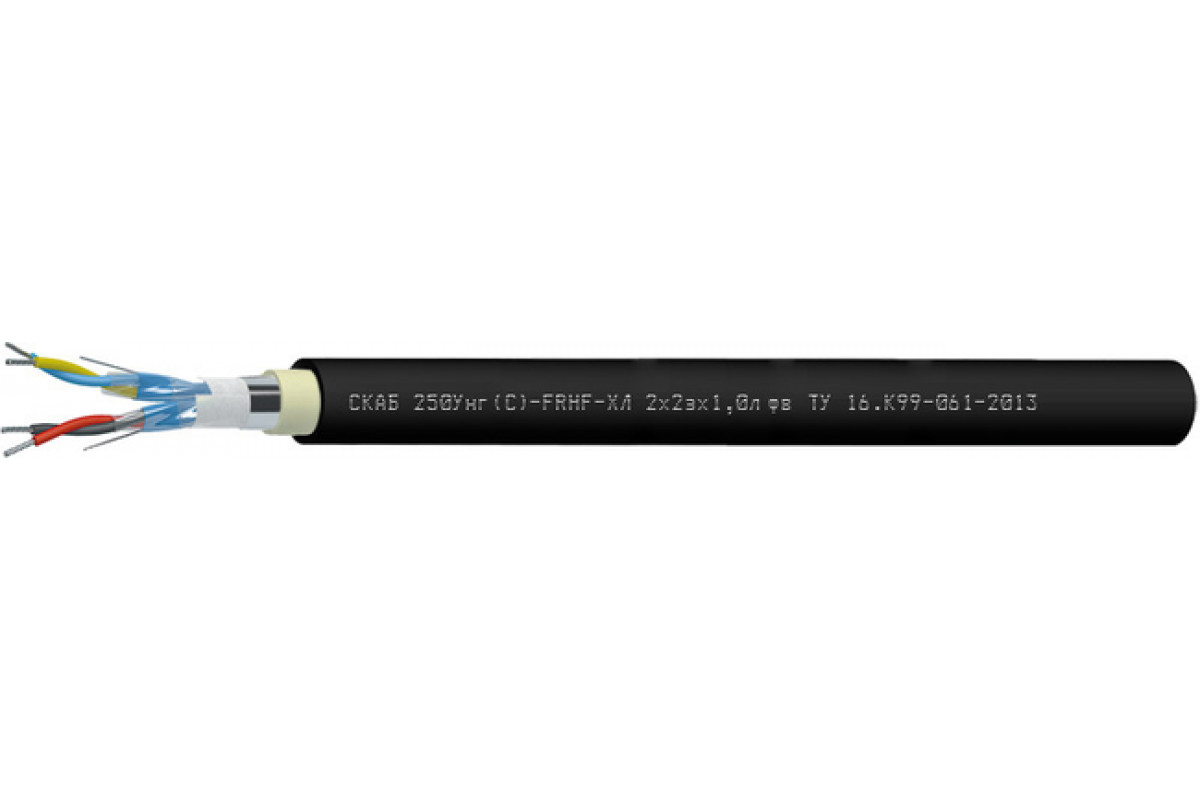

    Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛ фв:


    Количество пар: 2-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты
    Обмотка сердечника: водоблокирующая лента

    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: термопластичный полиуретан, черного или синего цвета

    Гарантийный период работы Кабель СКАБ 250Унг(С)-FRHF-ХЛ фв:

    кабелей СКАБ 250Унг(С)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
    Нераспространение горения при групповой прокладке (категория C)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    217,218,519,320,522,1
    317,418,819,520,822,6
    418,720,221,122,525
    520,621,822,724,927,1
    622,223,42526,829,3
    722,223,42526,829,3
    823,725,626,728,731,5
    1027,729,430,833,237,1
    1228,530,231,734,238,2
    1429,831,633,236,440,1
    1631,233,235,438,242,2
    2034,33738,942,147
    2438,340,84347,152,1

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    2245,5286,2309,4351,3416,7
    3274,7322,8353408,1495,4
    4319376,3414,1483,4616,1
    5383,7432,2477,7583,6719,9
    6432,3489564,4664,5824,9
    7457,9520,9602,5714,5894,8
    8506,5600,4668,7795,5999,8
    10636725,7810,5967,71 254,6
    12699,5802,8900,71 083,11 413,1
    14771,9889,51 001,31 242,51 585,1
    16846,7978,91 136,31 374,11 760,8
    20998,11 192,51 348,11 639,52 157
    241 191,91 385,31 569,91 958,32 528

    Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛ фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    58,3

    65,8

    77,1

    89,3

    118,0

    127,1

    138,5

    189,2

    207,0

    229,0

    250,5

    294,0

    341,7

    0,75

    61,2

    69,1

    81,0

    93,8

    123,9

    133,5

    145,4

    198,7

    217,3

    240,4

    263,0

    308,7

    358,8

    1,0

    65,3

    74,1

    87,0

    100,9

    133,1

    143,6

    156,5

    213,6

    235,4

    259,1

    283,6

    333,4

    422,7

    1,5

    72,3

    82,3

    97,0

    131,0

    148,4

    160,3

    175,0

    239,9

    263,2

    290,1

    318,1

    408,5

    474,4

    2,5

    82,7

    111,6

    130,4

    150,9

    194,2

    209,0

    228,9

    277,3

    305,0

    369,4

    404,1

    474,5

    597,7


    ТУ 16.К99-061-2013
