СКАБ 250Унг(С)-FRHF-ХЛл фв

Код товара: 1835

Доступность: На складе

Описание

СКАБ 250Унг(С)-FRHF-ХЛ NxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие

Рабочая функция кабеля СКАБ 250Унг(С)-FRHF-ХЛл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для применения при воздействии минеральных масел, бензина и других нефтепродуктов

Разрешено использовать Кабель СКАБ 250Унг(С)-FRHF-ХЛл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

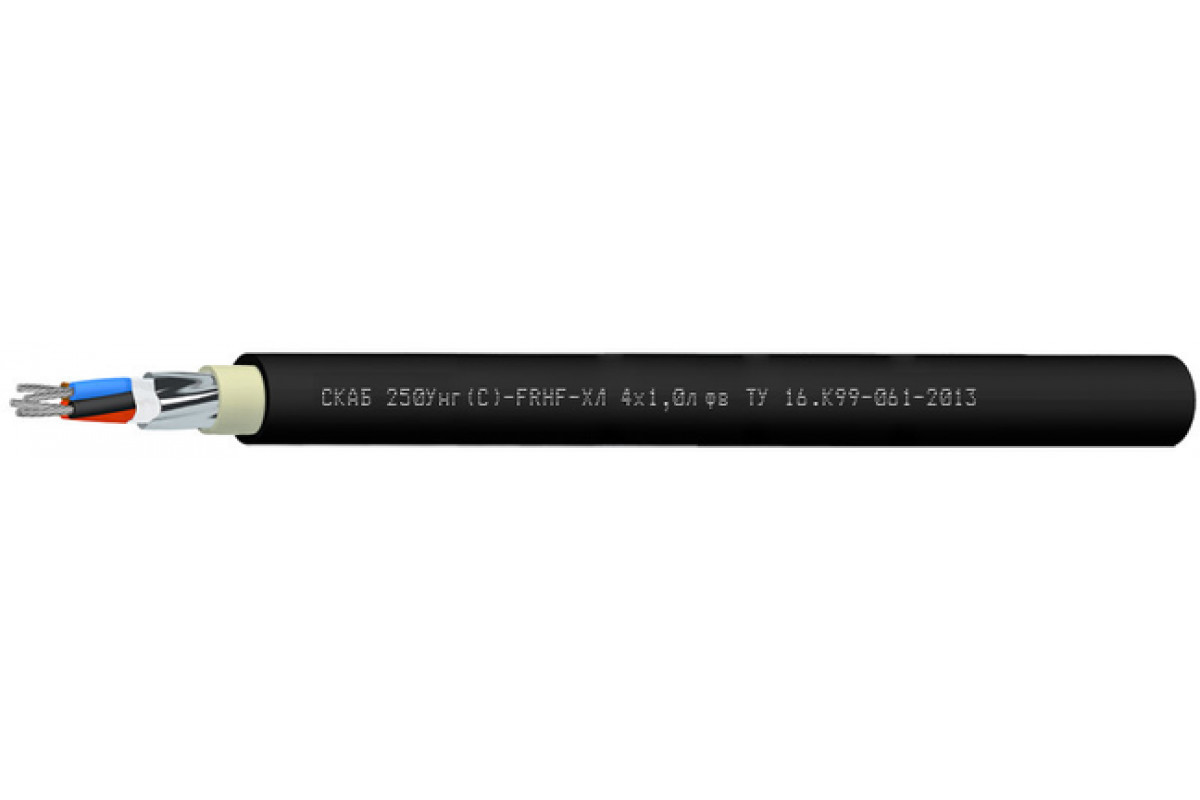

Конструкция Кабель СКАБ 250Унг(С)-FRHF-ХЛл фв:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного или синего цвета

Гарантийный срок функционирования Кабель СКАБ 250Унг(С)-FRHF-ХЛл фв:

кабелей СКАБ 250Унг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	12	12,5	13	13,7	14,7
5	13,3	13,9	14,4	15,2	16,3
6	13,4	14	14,6	15,5	16,7
7	13,4	14	14,6	15,5	16,7
8	14,1	14,8	15,4	16,4	17,8
10	15,7	16,5	17,3	19	20,6
12	16	16,9	17,7	19,4	21,2
14	16,6	17,6	18,4	20,2	22
19	18	19,6	20,5	22	24,1
24	20,8	22,1	23,1	25,4	28
27	21,1	22,4	23,5	25,9	28,5
30	21,7	23,1	24,7	26,7	29,4
37	23,1	25,1	26,3	28,4	31,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,5	0,75	1	1,5	2,5
4	162,5	182	200,3	233,9	287,7
5	193,3	217	239,3	280,4	346,4
6	201,9	229,3	255,2	303	380,1
7	212	242,5	271,3	325	411,9
8	231,9	266,3	299	359,8	458,3
10	274,9	317,5	358	450,1	574,2
12	299,9	349,2	396,1	500,9	645,7
14	328,5	384,7	438,4	556,7	722,8
19	398,1	488,6	559,8	693,5	912,6
24	499,4	592,3	681,3	871,3	1 148,5
27	534,9	637,5	735,9	944,6	1 252,3
30	574,1	686,8	816,9	1 023,1	1 362,2
37	665,1	823,3	955,6	1 205,5	1 617,6

Электрические параметры СКАБ 250Унг(С)-FRHF-ХЛл фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	47,2	53,5	59,9	64,3	69,6	83,2	91,5	101,0	123,8	168,7	180,8	194,2	247,3
0,75	49,6	56,2	62,9	67,5	73,1	87,4	96,1	106,0	130,0	177,1	189,8	203,9	259,7
1,0	52,8	60,0	67,2	72,2	78,4	93,9	103,4	114,2	157,8	191,1	205,1	220,5	280,7
1,5	58,0	66,2	74,4	80,2	87,1	104,7	115,6	144,9	176,7	236,9	253,3	271,7	317,0
2,5	66,0	75,6	85,2	92,0	100,3	138,5	152,0	167,4	205,0	276,0	295,6	317,4	369,3

ТУ 16.К99-061-2013
