СКАБ 250нг(А)-FRHF-ХЛл фв

Производитель: НПП Спецкабель
Код товара: 1832
Доступность: На складе

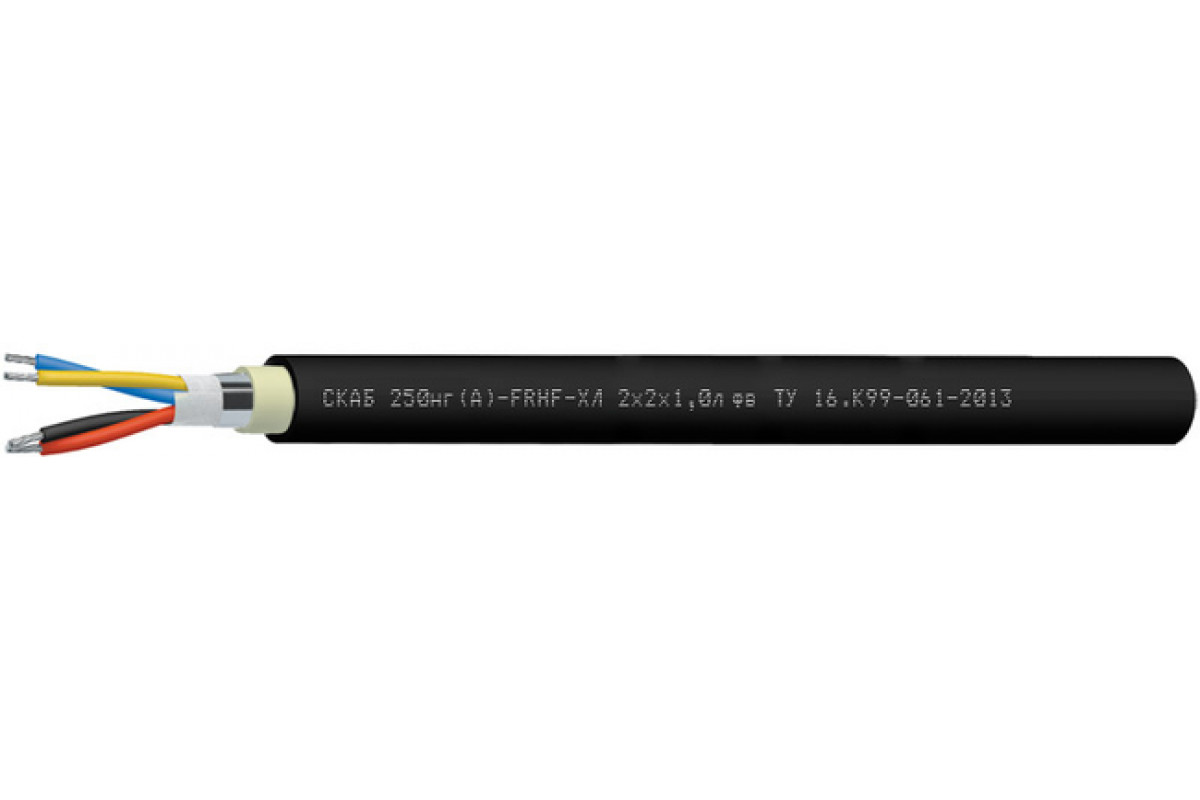

СКАБ 250нг(А)-FRHF-ХЛ 4x2x1,0л фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие

Функциональное свойство кабеля СКАБ 250нг(А)-FRHF-ХЛл фв

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
  • Для RS-485, Profibus-PA, Foundation Fieldbus и HART
  • Для систем противоаварийной защиты
  • Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

    • Разрешено эксплуатировать Кабель СКАБ 250нг(А)-FRHF-ХЛл фв:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация: 5?DH
    монтаж: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАБ 250нг(А)-FRHF-ХЛл фв:


    Количество пар: 1-24 (в зависимости от сечения жил)
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

    Гарантийное обслуживание Кабель СКАБ 250нг(А)-FRHF-ХЛл фв:

    кабелей СКАБ 250нг(А)-FRHF-ХЛ
    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    111,111,511,912,513,3
    216,317,117,919,621,2
    316,417,318,119,921,7
    417,618,62021,423,4
    519,420,621,523,125,9
    620,822,123,125,428
    720,822,123,125,428
    822,223,625,327,230
    1025,927,62931,435,3
    1226,628,329,832,336,3
    1427,829,631,233,938,1
    1629,131,132,836,140,1
    2031,934,136,539,744,1
    2435,638,140,343,949,4

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1132144,1155,3175,5207,2
    2226,7251273,4332,2397,3
    3247,2278,4307,4379,4465,8
    4283,5322,3377,4445,8555
    5340,1387,8432,5515,1672,1
    6380,5436,1488,5609,4767,6
    7399,3460,9519,1651,5829
    8439,7509,2599723,4924,6
    10552,3640723877,41 160,8
    12601,3702,1797,8976,51 301,8
    14658,8773,3882,41 086,51 456
    16718,6847969,61 234,21 613,8
    20839,7996,21 1811 465,81 931,8
    241 002,51 190,41 370,11 7082 309,6

    Электрические параметры СКАБ 250нг(А)-FRHF-ХЛл фв

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом

    25

    25

    25

    40

    60

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость пар, пересчитанная на 1 км, не более, нФ

    150

    Волновое сопротивление на частоте 31,25 кГц, Ом

    80±20

    Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн

    1

    Рабочее переменное (постоянное) напряжение, не более, В

    380 (540)


    Техсправка по пожарной нагрузке

    Объем горючей массы, лx10-3/м

    Ном. сеч. жил, мм2

    Число пар

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    36,5

    60,6

    68,2

    79,3

    91,4

    120,1

    129,1

    140,3

    190,6

    208,3

    230,0

    251,3

    294,4

    341,5

    0,75

    38,3

    63,6

    71,6

    83,3

    96,0

    126,1

    135,6

    147,3

    200,1

    218,7

    241,5

    263,9

    309,1

    358,6

    1,0

    40,5

    67,8

    76,5

    89,3

    120,0

    135,2

    145,6

    158,4

    215,1

    236,7

    260,2

    284,5

    333,8

    422,2

    1,5

    44,1

    74,8

    84,8

    116,1

    133,3

    150,5

    162,4

    199,1

    241,4

    264,6

    291,3

    319,0

    408,7

    473,9

    2,5

    50,3

    103,2

    115,3

    134,0

    154,3

    197,7

    212,4

    232,2

    280,1

    307,6

    371,9

    406,4

    476,2

    598,6


    ТУ 16.К99-061-2013
