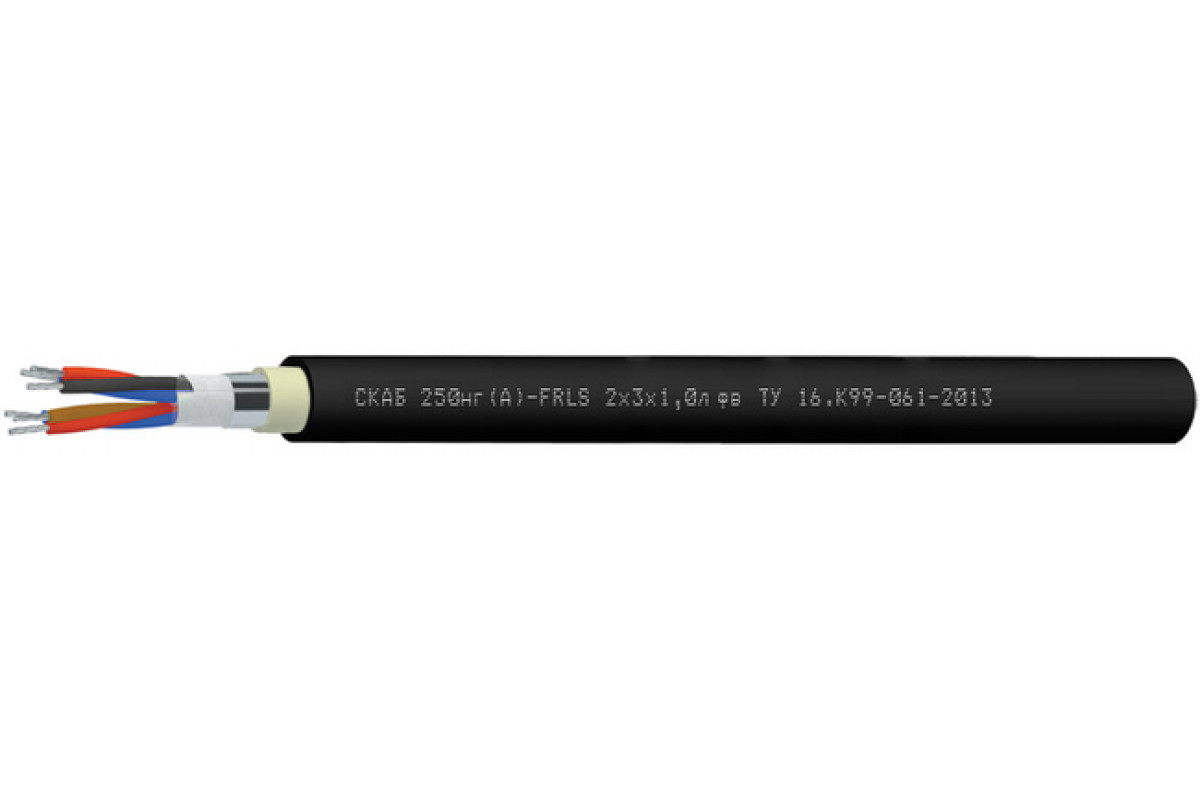

СКАБ 250нг(А)-FRLSл фв

Код товара: 1828

Доступность: На складе

Описание

СКАБ 250нг(А)-FRLS Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Прикладная характеристика кабеля СКАБ 250нг(А)-FRLSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Возможно применять Кабель СКАБ 250нг(А)-FRLSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250нг(А)-FRLSл фв:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Срок службы по гарантии Кабель СКАБ 250нг(А)-FRLSл фв:

кабелей СКАБ 250нг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	11,4	11,9	12,3	12,9	13,8
2	17	17,9	18,7	20,5	22,3
3	17,1	18,1	19,4	20,8	22,8
4	18,4	20	20,9	22,5	25,2
5	20,4	21,6	22,6	24,9	27,3
6	21,8	23,2	24,9	26,8	29,5
7	21,8	23,2	24,9	26,8	29,5
8	23,3	25,3	26,6	28,7	31,7
10	27,3	29,1	30,6	33,2	37,3
12	28	29,9	31,5	34,2	38,4
14	29,3	31,3	33	36,3	40,3
16	30,7	32,9	34,7	38,2	42,5
20	33,7	36,6	38,7	42,1	47,4
24	37,7	40,4	42,7	47,1	52,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	150,5	166,3	181	207,9	250,6
2	261,4	292,9	322,3	396,4	483,6
3	292,8	334,4	392,8	466,7	585,3
4	340,4	412,6	463,1	556,9	733,5
5	410,5	475,1	536,2	675,1	862,3
6	462,7	538,4	635,2	771,4	992,4
7	490,8	575,5	681,1	834,5	1 084,5
8	543	664,2	757	930,8	1 214,5
10	682,8	803,5	918,6	1 134,6	1 525,2
12	751,8	891,6	1 025,5	1 277,4	1 729,6
14	830,3	990	1 143,3	1 469,3	1 948,7
16	911,3	1 091,2	1 264,1	1 629,6	2 171,9
20	1 075	1 332,6	1 547	1 952,5	2 669,3
24	1 285,5	1 550	1 804,9	2 335,2	3 137,1

Электрические параметры СКАБ 250нг(А)-FRLSл фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

Объем горючей массы, лx10^-3/м
Ном. сеч. жил, мм²	Число троек
Ном. сеч. жил, мм²	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	41,4	70,2	81,3	96,3	128,3	145,6	158,3	173,2	232,9	259,0	286,9	315,6	373,6	469,0
0,75	43,5	73,7	85,4	101,1	134,7	152,9	166,2	181,9	244,5	271,9	301,2	331,4	392,3	492,5
1,0	46,1	78,8	91,6	108,7	144,8	164,6	179,1	196,3	265,0	293,5	325,6	358,5	457,8	533,2
1,5	50,5	87,3	102,0	139,3	161,7	184,1	223,1	243,8	296,9	329,6	366,1	436,1	517,3	601,0
2,5	57,0	118,0	135,7	160,5	209,3	239,1	259,5	284,0	344,8	416,5	461,5	507,9	603,5	751,0
