СКАБ 660Кнг(А)-HF-ХЛ фв

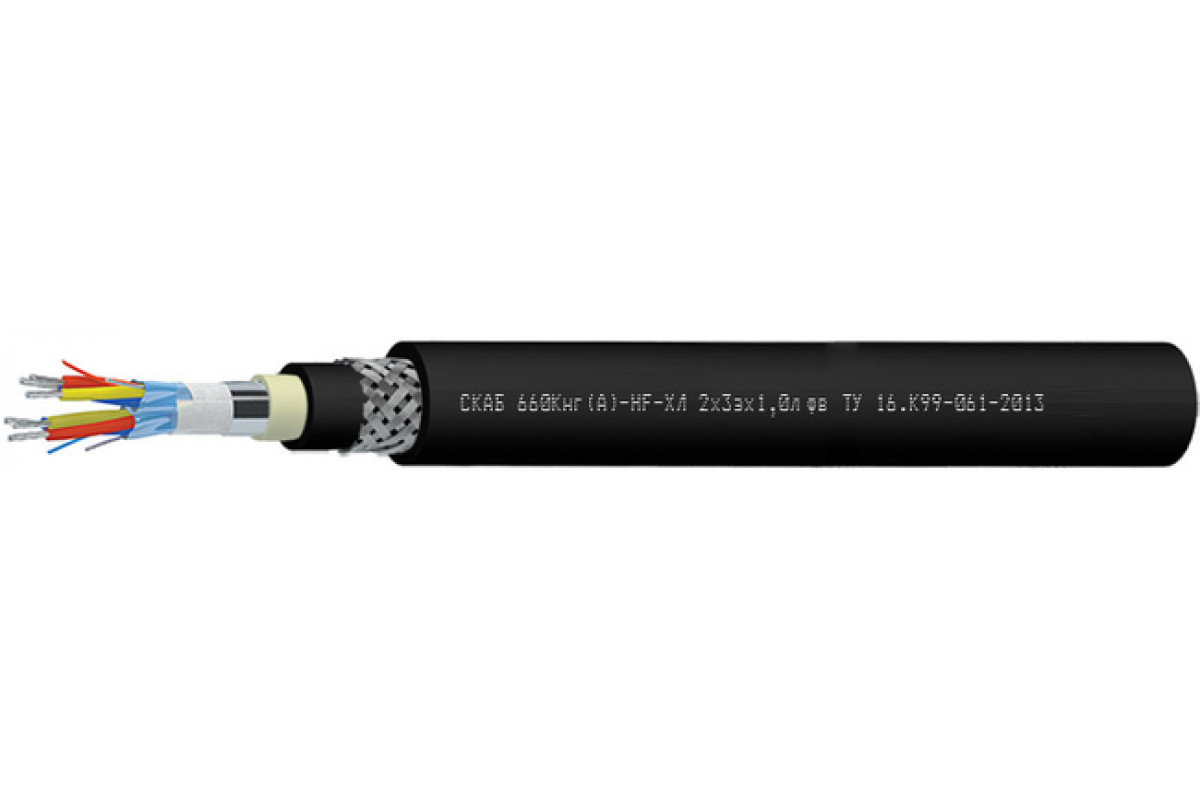

СКАБ 660Кнг(А)-HF-ХЛ Nx3эxSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки, бронированные

Использование кабеля СКАБ 660Кнг(А)-HF-ХЛ фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено использовать Кабель СКАБ 660Кнг(А)-HF-ХЛ фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛ фв:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты

Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок технической исправности Кабель СКАБ 660Кнг(А)-HF-ХЛ фв:

кабелей СКАБ 660Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	22,8	24,2	25,4	26,7	28,5
3	23	24,9	25,8	27,1	29,1
4	25,4	26,4	27,4	28,9	31,6
5	26,9	28,1	29,2	31,4	33,9
6	28,5	30,4	31,6	33,5	36,6
7	28,5	30,4	31,6	33,5	36,6
8	30,7	32,1	33,4	35,9	38,9
10	34,8	36,6	38,2	41,3	46,2
12	35,6	37,5	39,1	43,2	47,3
14	37	39	41,2	45	49,4
16	38,6	41,2	43,9	47,4	51,6
20	43,2	46	48,1	51,5	57,2
24	47,4	50,1	53	57,2	62,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	564,3	634	697,5	775,2	891,1
3	607,9	712,9	764	864,6	1 012,1
4	733	807,3	872,6	990,5	1 212,6
5	818,9	904,9	984,7	1 156,8	1 385,7
6	906,1	1 034,6	1 126,4	1 297,5	1 598,2
7	942,3	1 080,2	1 181,2	1 370,2	1 700,8
8	1 058,1	1 183,7	1 296,3	1 544,2	1 881,1
10	1 284,6	1 441,7	1 583	1 890,2	2 514,4
12	1 384,4	1 561,8	1 724,1	2 219,8	2 759,4
14	1 502,9	1 701,9	1 930,9	2 428,7	3 050,1
16	1 626,4	1 892,4	2 250	2 699	3 341
20	2 073,5	2 395,9	2 658	3 151,3	4 046,3
24	2 399,5	2 734,8	3 099,3	3 738,8	4 670,4

Электрические параметры СКАБ 660Кнг(А)-HF-ХЛ фв

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	197,1	211,6	237,9	266,9	344,6	363,5	389,0	490,0	528,5	571,6	616,8	708,6	892,3
0,75	207,0	222,2	249,8	280,2	361,8	381,7	408,4	514,5	554,9	600,2	647,6	744,0	936,9
1,0	218,1	234,8	264,7	347,6	384,0	405,6	434,6	551,5	591,9	641,1	692,6	881,2	1003,5
1,5	236,8	255,9	339,0	380,0	420,9	445,5	509,7	607,5	653,5	709,2	767,6	976,5	1128,0
2,5	314,5	337,7	380,8	428,6	512,0	541,7	581,6	691,6	829,7	899,0	980,7	1133,0	1351,6

ТУ 16.К99-061-2013
