СКАБ 660Кнг(А)-LSл фв

Код товара: 1818

Доступность: На складе

Описание

СКАБ 660Кнг(А)-LS Nx3xSл фв – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Прикладное назначение кабеля СКАБ 660Кнг(А)-LSл фв

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Можно применять Кабель СКАБ 660Кнг(А)-LSл фв:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

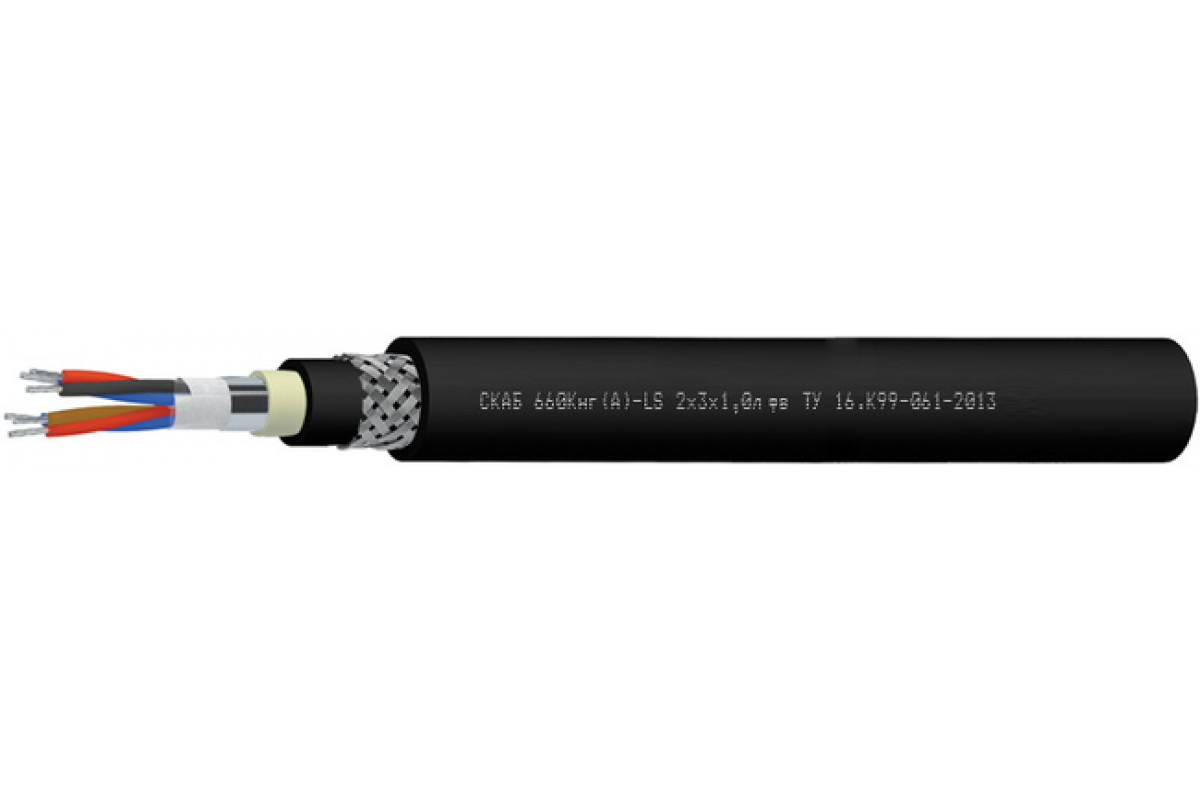

Конструкция Кабель СКАБ 660Кнг(А)-LSл фв:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты

Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок безотказной работы Кабель СКАБ 660Кнг(А)-LSл фв:

кабелей СКАБ 660Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	16,4	16,8	17,2	17,9	18,8
2	21,9	22,8	23,6	25,8	27,6
3	22,1	23,1	24,4	26,2	28,1
4	23,4	25,4	26,3	27,8	30,5
5	25,7	26,9	28	30,2	32,6
6	27,2	28,5	30,2	32,1	34,8
7	27,2	28,5	30,2	32,1	34,8
8	28,7	30,7	31,9	34,1	37,4
10	32,6	34,4	36,4	39	44
12	33,4	35,6	37,3	39,9	45,1
14	34,7	37	38,8	43	47,4
16	36,5	38,6	40,4	44,9	49,5
20	39,5	43,3	45,3	49,1	54,4
24	44,3	47,4	49,8	54,1	59,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,5	0,75	1	1,5	2,5
1	346,4	369	390,5	426,9	484,3
2	542,6	588,2	629,1	756,7	874
3	577,4	633,9	712,4	834,1	985,6
4	646,8	768,8	833,1	952,3	1 173,5
5	771,7	856,1	934	1 109,8	1 338,2
6	850,2	947,7	1 071,2	1 240,4	1 508,7
7	880	986,6	1 119,2	1 305,7	1 603,5
8	956	1 108	1 225,5	1 434,1	1 809,2
10	1 160,5	1 311,3	1 492,2	1 752,8	2 374,1
12	1 247,2	1 452,9	1 619,8	1 920	2 607,2
14	1 348,3	1 580,1	1 765,6	2 298,1	2 917,9
16	1 494	1 712,5	1 917,9	2 501,8	3 192,2
20	1 715,1	2 174	2 435,4	2 959,8	3 806,1
24	2 151	2 518,3	2 833,8	3 467,8	4 458,2

Электрические параметры СКАБ 660Кнг(А)-LSл фв

Электрические параметры	Номинальное сечение жил S, мм²
Электрические параметры	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм²	Объем горючей массы, лx10^-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	132,6	199,0	213,4	239,3	313,4	345,0	363,7	388,9	488,4	526,6	569,2	613,8	704,6	885,8
0,75	139,2	208,9	224,1	251,3	329,1	362,2	381,9	408,3	512,8	552,9	597,7	644,5	739,8	930,1
1,0	145,0	220,1	236,7	266,2	348,6	384,4	405,8	434,5	549,8	589,9	638,6	689,5	876,2	996,7
1,5	154,7	238,8	257,8	340,6	381,0	450,8	475,8	509,4	605,9	651,6	706,8	846,8	976,1	1116,7
2,5	169,2	316,5	339,7	382,4	459,7	512,4	541,9	581,3	689,9	827,2	895,9	968,0	1128,0	1344,4
